Tiger Balkentraverse mit Wirbellasthaken für Kran und Stapler, verstellbar

• Tiger Lasttraverse für den Kran- und Staplerbetrieb
• Mit Aufhängung für Einfachhaken DIN 15401
• Mit Staplertaschen für Staplerbetrieb
• Oberfläche: in RAL 1004 (Goldgelb) lackiert

Tiger Balkentraverse TAV-GTBT für Kran und Gabelstapler

Die Tiger Balkentraversen der Serie TAV-GTBT wurden für das sichere Heben und Transportieren langer, sperriger und schwerer Lasten mit einem Kran oder Gabelstapler entwickelt. Die Traverse besitzt sowohl eine mittige Kranöse als auch Staplertaschen zur Aufnahme mit den Gabelzinken eines geeigneten Flurförderzeugs.

Zwei rasterweise verstellbare Wirbellasthaken ermöglichen die Anpassung des Hakenabstands an unterschiedliche Lastlängen und Anschlagpunkte. Dadurch lässt sich die TAV-GTBT flexibel für wechselnde Transportaufgaben in Produktion, Lager, Stahlbau, Maschinenbau und Montage einsetzen.

Eine Balkentraverse für Kran- und Staplerbetrieb

Die TAV-GTBT verbindet die Funktionen einer verstellbaren Krantraverse mit denen einer Staplertraverse.

Für den Kranbetrieb wird die Balkentraverse über die mittig angeordnete Kranöse in einen geeigneten Einfachhaken eingehängt. Für den Staplerbetrieb werden die Gabelzinken in die dafür vorgesehenen Staplertaschen eingeführt und anschließend über die integrierten Klemmhebel gesichert.

Dadurch kann dieselbe Traverse abhängig von der betrieblichen Situation mit unterschiedlichen Hebezeugen eingesetzt werden. Dies ist besonders vorteilhaft, wenn Lasten sowohl innerhalb einer Halle per Kran als auch in Lager- oder Außenbereichen per Gabelstapler bewegt werden müssen.

Lange und sperrige Lasten sicher transportieren

Die Balkentraverse verteilt das Lastgewicht auf zwei voneinander entfernte Anschlagpunkte. Dadurch lassen sich lange Lasten kontrolliert aufnehmen, ohne sie unmittelbar an nur einem zentralen Punkt anschlagen zu müssen.

Typische Lasten und Einsatzfälle sind:

• Stahlträger und Metallprofile

• Rohre und Rohrbündel

• Maschinenteile und Anlagenkomponenten

• lange Werkstücke und Rohmaterialien

• Rahmen und Schweißkonstruktionen

• Fertigbauteile und Montageeinheiten

• Holzbalken und andere Langgüter

• Transportgestelle und Baugruppen

Die tatsächliche Eignung richtet sich nach Gewicht, Länge, Schwerpunktlage und Anschlagmöglichkeiten der jeweiligen Last.

Hakenabstand rasterweise einstellen

Die Serie TAV-GTBT ist mit zwei Verstellelementen ausgestattet. Jedes Verstellelement verfügt über einen Handgriff und einen drehbaren Wirbellasthaken.

Die Verstellelemente können entlang des Traversenträgers in einem definierten Raster umgesetzt werden. Auf diese Weise lässt sich der Abstand zwischen den beiden Lasthaken an unterschiedliche Lastlängen und Anschlagpunkte anpassen.

Die Verstellung erfolgt rasterweise und nicht stufenlos. Der verfügbare Hakenabstand und das Verstellraster sind von der ausgewählten Variante abhängig.

Vor jedem Hebevorgang müssen beide Verstellelemente vollständig in den vorgesehenen Rasterpositionen eingesetzt und ordnungsgemäß gesichert sein.

Zwei verstellbare Wirbellasthaken

Die Lastaufnahme erfolgt über zwei drehbare Wirbellasthaken. An diesen können geeignete Anschlagmittel oder dafür vorgesehene Anschlagpunkte der Last eingehängt werden.

Abhängig von der konkreten Hebeaufgabe können beispielsweise verwendet werden:

• Anschlagketten

• Rundschlingen

• Hebebänder

• Drahtseile

• geeignete Verbindungselemente

Sämtliche Anschlagmittel und Anschlagpunkte müssen für das Gewicht, die Geometrie und die vorgesehene Anschlagart der Last geeignet sein.

Die drehbaren Lasthaken erleichtern die Ausrichtung der Anschlagmittel. Eine unzulässige Seitenbelastung oder Belastung der Hakenspitzen ist zu vermeiden.

Staplertaschen für den Gabelstaplerbetrieb

Für die Aufnahme mit einem Gabelstapler besitzt die TAV-GTBT zwei fest angeordnete Staplertaschen. Die Gabelzinken werden vollständig in diese Einfahrtaschen eingeführt.

Die Staplertaschen sind mit Klemmhebeln ausgestattet. Mit diesen wird die Traverse auf den Gabelzinken fixiert und gegen unbeabsichtigtes Verschieben gesichert.

Vor dem Anheben muss kontrolliert werden, ob:

• die Gabelzinken vollständig eingefahren sind,

• der Zinkenquerschnitt zur gewählten Staplertasche passt,

• beide Klemmhebel ordnungsgemäß angezogen sind,

• die Traverse gleichmäßig auf beiden Gabelzinken liegt,

• die Tragfähigkeit des Gabelstaplers für die gesamte Last ausreicht.

Zur Gesamtlast gehören neben dem Lastgewicht auch das Eigengewicht der Balkentraverse und der eingesetzten Anschlagmittel.

Staplertaschen passend zu den Gabelzinken auswählen

Die Serie TAV-GTBT ist für unterschiedliche Gabelzinkenquerschnitte erhältlich. Bei der Auswahl müssen sowohl die Breite als auch die Dicke der vorhandenen Staplerzinken berücksichtigt werden.

Das Standardsortiment umfasst Staplertaschen für verschiedene Zinkenquerschnitte, unter anderem in Bereichen von etwa:

• 80 × 35 bis 100 × 50 mm

• 120 × 40 bis 150 × 70 mm

• 160 × 50 bis 190 × 75 mm

Nicht jede Staplertaschengröße ist mit jeder Tragfähigkeit und Arbeitsbreite kombinierbar. Maßgeblich sind deshalb die technischen Daten der konkret ausgewählten Variante.

Zu große Staplertaschen können zu unnötigem Spiel führen. Zu kleine Staplertaschen lassen sich nicht vollständig auf die Gabelzinken aufschieben. Die Abmessungen müssen daher vor der Bestellung genau geprüft werden.

Abstände der Staplertaschen berücksichtigen

Neben dem Zinkenquerschnitt müssen auch die Innen- und Außenabstände der Staplertaschen zur Verstellmöglichkeit des vorhandenen Gabelträgers passen.

Die Standardabstände der Staplertaschen sind konstruktiv festgelegt. Vor der Auswahl sollte deshalb geprüft werden, ob die Gabelzinken des eingesetzten Staplers auf den erforderlichen Abstand eingestellt werden können.

Auf Anfrage können die Abmessungen und Positionen der Staplertaschen an besondere Gabelstapler oder betriebliche Anforderungen angepasst werden.

Aufhängung für den Kranbetrieb

Für die Verwendung am Kran besitzt die TAV-GTBT eine mittig angeordnete Kranöse. Diese ist für die Aufnahme in einem geeigneten Einfachhaken vorgesehen.

Die Abmessungen des Kranhakens und der Aufhängeöse müssen zueinander passen. Der Kranhaken muss sich frei in der Aufhängung positionieren können und ordnungsgemäß gesichert sein.

Im Kranbetrieb werden die Staplertaschen nicht zur Aufnahme verwendet. Die Last wird über die mittige Kranöse, den Traversenträger und die beiden verstellbaren Wirbellasthaken übertragen.

Für Lasten mit mittiger Schwerpunktlage

Die Standardausführung der TAV-GTBT besitzt eine zentral angeordnete Kranöse und symmetrisch angeordnete Staplertaschen. Sie eignet sich daher besonders für Lasten, deren Schwerpunkt mittig zwischen den gewählten Lastaufnahmepunkten liegt.

Die beiden Wirbellasthaken sollten möglichst symmetrisch zur Schwerpunktlage positioniert werden. Vor dem vollständigen Anheben ist mit einem vorsichtigen Probehub zu kontrollieren, ob Last und Traverse waagerecht und stabil hängen.

Für Lasten mit dauerhaft außermittigem oder wechselndem Schwerpunkt ist eine Traverse mit verstellbarer Kranaufhängung oder eine individuell ausgelegte Sonderkonstruktion erforderlich.

Tragfähigkeiten bis 5.000 kg

Die Serie TAV-GTBT ist standardmäßig mit folgenden Tragfähigkeiten erhältlich:

• 1.000 kg

• 2.000 kg

• 3.000 kg

• 5.000 kg

Die zulässige Tragfähigkeit der Traverse darf nicht überschritten werden.

Beim Staplerbetrieb ist zusätzlich die Resttragfähigkeit des verwendeten Gabelstaplers zu beachten. Durch das Eigengewicht der Traverse und den vergrößerten Lastschwerpunktabstand kann die tatsächlich verfügbare Tragfähigkeit des Staplers geringer sein als seine nominelle Tragfähigkeit.

Die Eignung des Gabelstaplers muss deshalb für den konkreten Einsatzfall geprüft werden.

Einstellbare Hakenabstände bis 4.000 mm

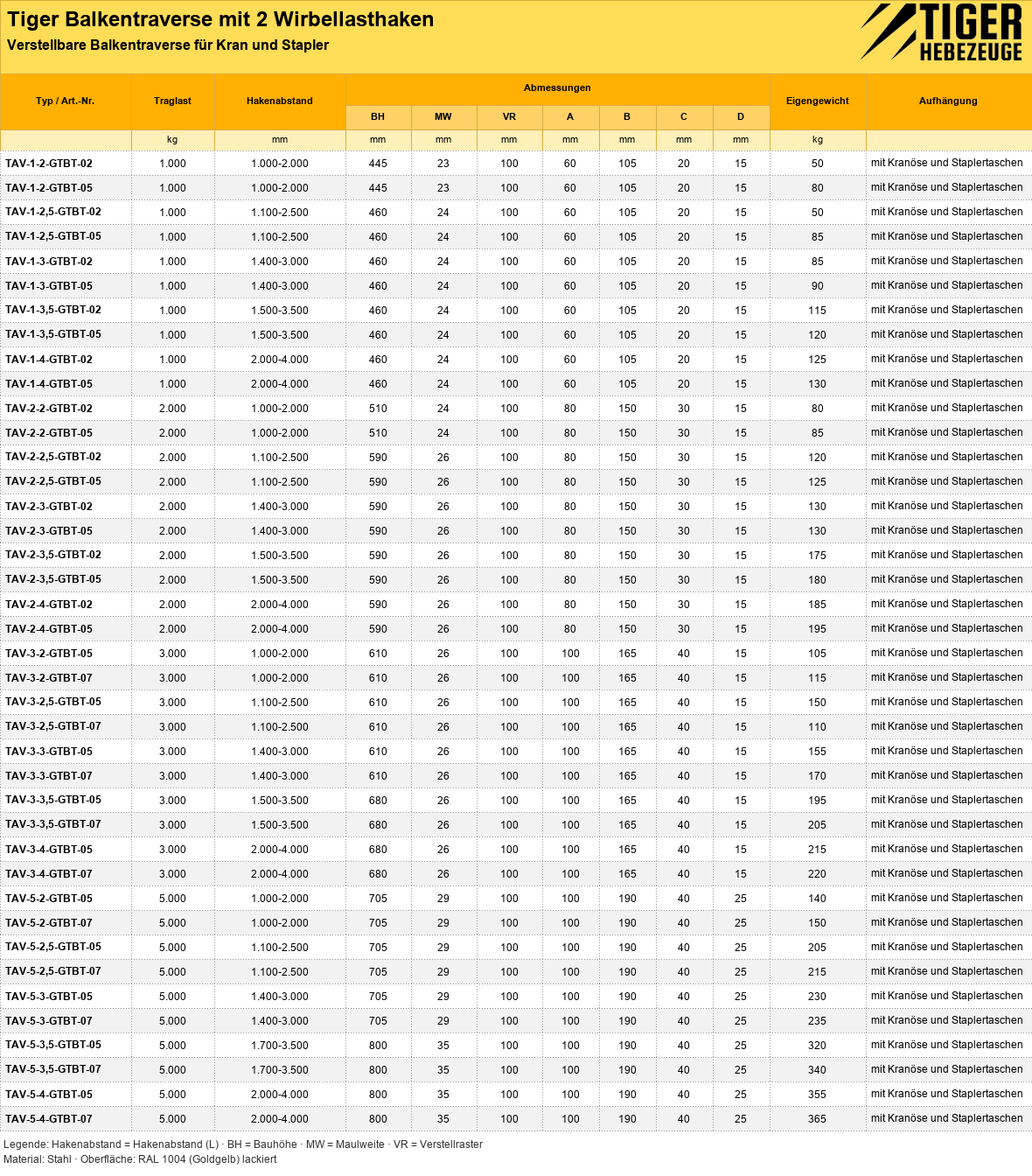

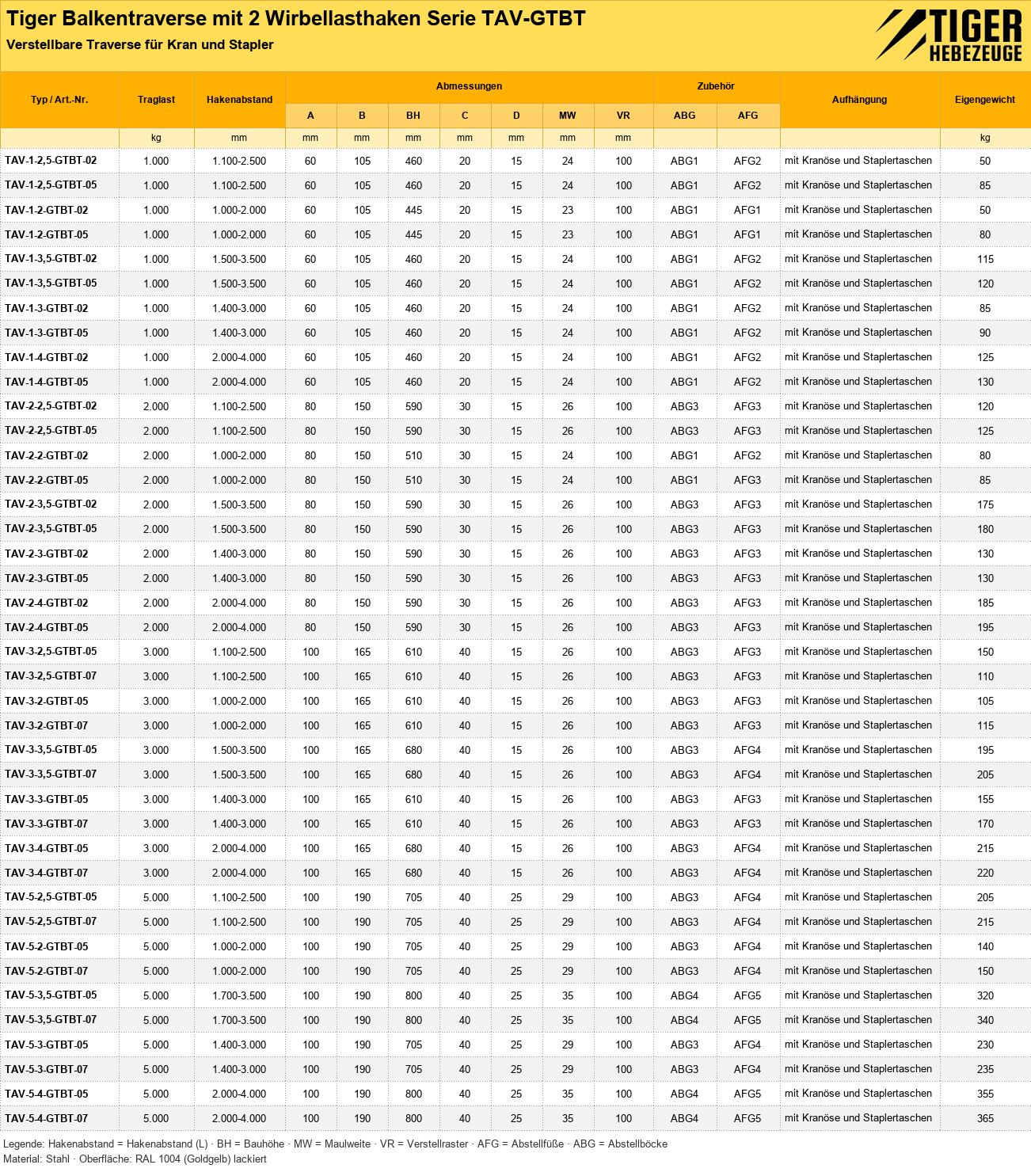

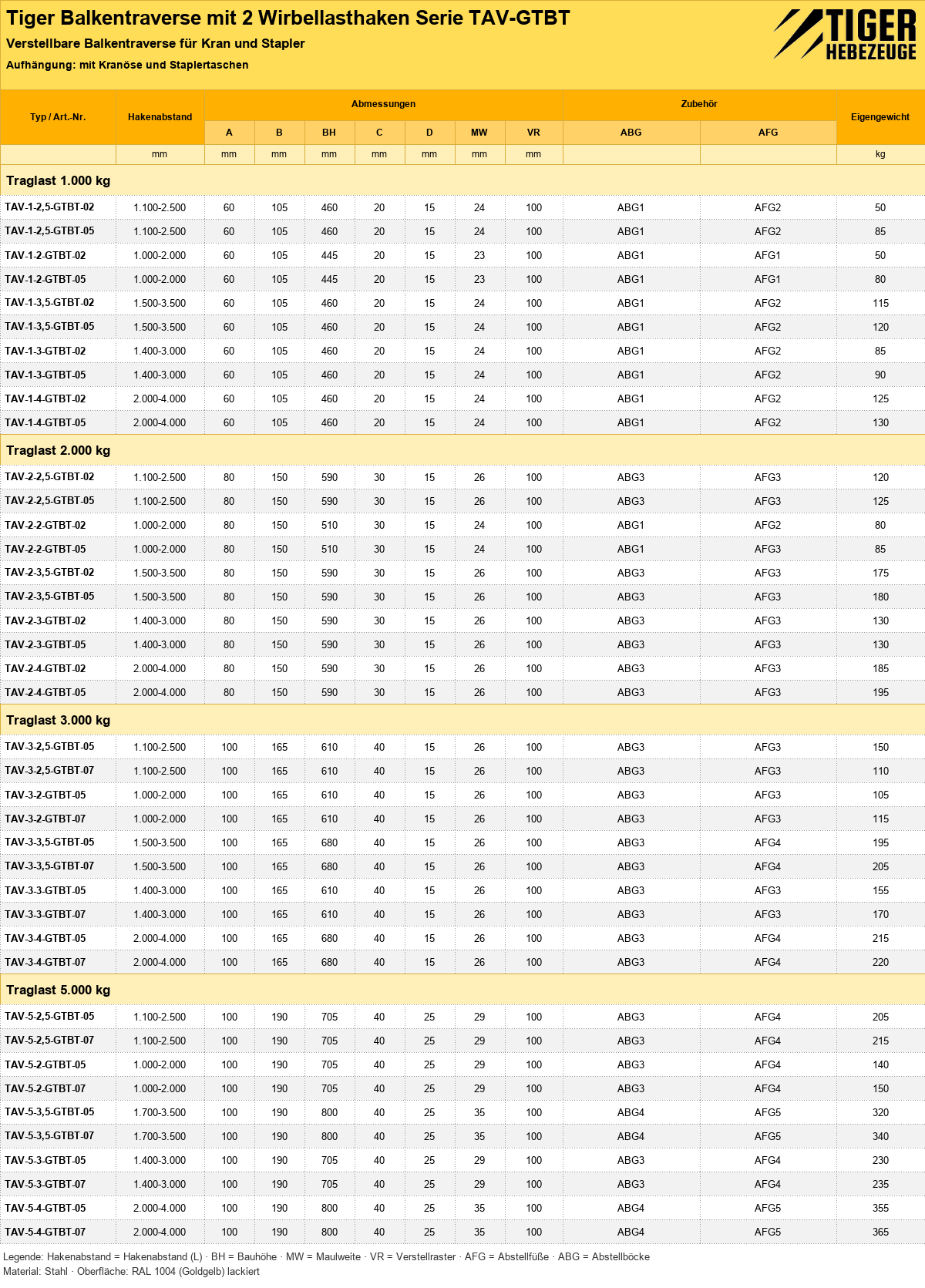

Je nach Variante stehen unterschiedliche Arbeits- und Verstellbereiche zur Verfügung. Das Standardsortiment umfasst unter anderem folgende Hakenabstände:

• 1.000 bis 2.000 mm

• 1.100 bis 2.500 mm

• 1.400 bis 3.000 mm

• 1.500 bis 3.500 mm

• 1.700 bis 3.500 mm

• 2.000 bis 4.000 mm

Nicht jede Arbeitsbreite ist mit jeder Tragfähigkeit und Staplertaschengröße verfügbar. Über den Variantenfilter können Tragfähigkeit, Hakenabstand und passender Zinkenquerschnitt miteinander kombiniert werden.

Passende TAV-GTBT auswählen

Für die Auswahl der geeigneten Balkentraverse werden insbesondere folgende Angaben benötigt:

• maximales Gewicht der Last

• Länge und Abmessungen des Lastgutes

• minimale und maximale Abstände der Anschlagpunkte

• Lage des Lastschwerpunktes

• Art der vorhandenen Anschlagpunkte

• verwendete Anschlagmittel

• erforderliche Tragfähigkeit

• gewünschter Hakenabstand

• Breite und Dicke der Staplerzinken

• möglicher Abstand der Gabelzinken

• Tragfähigkeit und Lastdiagramm des Gabelstaplers

• Abmessungen des vorhandenen Kranhakens

• Häufigkeit und Bedingungen der Hebevorgänge

Die ausgewählte Variante muss sowohl zum Lastfall als auch zum vorhandenen Kran und Gabelstapler passen.

Flexibler als eine reine Kran- oder Staplertraverse

Eine reine Krantraverse kann ausschließlich über ihren oberen Anschlagpunkt aufgenommen werden. Eine klassische Staplertraverse ist dagegen in erster Linie für die Aufnahme mit Gabelzinken ausgelegt.

Die TAV-GTBT kombiniert beide Einsatzmöglichkeiten in einer Konstruktion. Dies kann insbesondere dann sinnvoll sein, wenn:

• mehrere Hebezeuge im Betrieb vorhanden sind,

• Lasten in verschiedenen Hallen- oder Lagerbereichen bewegt werden,

• ein Kran nicht jeden Einsatzort erreicht,

• eine Traverse flexibel zwischen Kran und Stapler wechseln soll,

• unterschiedliche Lastlängen mit einer Traverse transportiert werden sollen.

Vor jedem Wechsel des Hebezeugs ist zu kontrollieren, ob die Traverse korrekt aufgenommen und für die jeweilige Einsatzart ordnungsgemäß gesichert wurde.

Abgrenzung zur Serie TAV

Die Serien TAV und TAV-GTBT besitzen jeweils zwei rasterweise verstellbare Wirbellasthaken. Sie unterscheiden sich jedoch bei der Aufnahme der Traverse:

• TAV: ausschließlich für den Kranbetrieb

• TAV-GTBT: für Kran- und Gabelstaplerbetrieb

Die TAV-GTBT besitzt zusätzlich Staplertaschen mit Klemmhebeln. Dadurch ist sie schwerer und konstruktiv auf die kombinierte Nutzung mit beiden Hebezeugen ausgelegt.

Abgrenzung zur Serie TAV-H-GTBT

Die Serie TAV-H-GTBT besitzt zusätzlich zu den beiden verstellbaren Wirbellasthaken vier fest angeordnete Seitenhaken.

Die TAV-GTBT ist dagegen ausschließlich mit den beiden verstellbaren unteren Wirbellasthaken ausgestattet. Sie ist die passende Wahl, wenn keine zusätzlichen seitlichen Lastaufnahmepunkte benötigt werden.

Robuste Industrieausführung

Die Tiger Balkentraversen der Serie TAV-GTBT werden als robuste, geschweißte Stahlkonstruktion für den industriellen Einsatz gefertigt. Die Oberfläche ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jede Balkentraverse ist mit einem Typenschild versehen. Dieses enthält unter anderem Angaben zu Hersteller, Tragfähigkeit, Eigengewicht und Typenbezeichnung.

Über den am Lastaufnahmemittel angebrachten QR-Code kann zusätzlich auf die zugehörige EG-Konformitätserklärung zugegriffen werden.

Auch als modulares SmartBeam-System erhältlich

Für Anwendungen mit häufig wechselnden Anforderungen kann eine vergleichbare Kran- und Staplertraverse auch innerhalb des modularen Tiger-SmartBeam-Systems realisiert werden.

Das SmartBeam-System ermöglicht abhängig von der gewählten Konfiguration den Austausch oder die Ergänzung verschiedener Aufhängungs- und Lastaufnahmemodule.

Ob die feste Seriengeometrie der TAV-GTBT oder eine modulare SmartBeam-Lösung wirtschaftlich sinnvoller ist, hängt von der Anzahl der unterschiedlichen Hebeaufgaben und den benötigten Erweiterungsmöglichkeiten ab.

Sonderausführungen für individuelle Anforderungen

Die benötigte Tragfähigkeit, Arbeitsbreite oder Staplertaschengröße ist nicht im Standardsortiment enthalten? Tiger Balkentraversen können auf Anfrage an besondere Lasten und Einsatzbedingungen angepasst werden.

Mögliche Sonderausführungen umfassen unter anderem:

• höhere Tragfähigkeiten

• größere oder abweichende Hakenabstände

• andere Verstellraster

• angepasste Staplertaschen

• abweichende Innen- und Außenabstände der Staplertaschen

• weitere Zinkenquerschnitte

• zusätzliche Seitenhaken

• verstellbare Kranaufhängung

• Abstellfüße oder Ablagegestelle

• besondere Oberflächen

• Ausführung für spezielle Lastgeometrien

Für die technische Prüfung sind Angaben zur Last, zum Schwerpunkt, zum Kran, zum Gabelstapler und zu den vorhandenen Gabelzinken erforderlich.

Lieferumfang

Zum Lieferumfang gehören:

• Tiger Balkentraverse Serie TAV-GTBT

• zwei Verstellelemente mit Handgriffen

• zwei Wirbellasthaken

• integrierte Staplertaschen mit Klemmhebeln

• Betriebsanleitung in deutscher und englischer Sprache

• EG-Konformitätserklärung

Anschlagketten, Hebebänder, Rundschlingen und weitere Anschlagmittel gehören nur dann zum Lieferumfang, wenn sie ausdrücklich mitbestellt oder im Angebot aufgeführt wurden.

Hinweis zur sicheren Verwendung

Verwenden Sie ausschließlich eine TAV-GTBT-Ausführung, deren Tragfähigkeit, Arbeitsbreite, Kranaufhängung und Staplertaschen für den konkreten Einsatzfall geeignet sind.

Vor jedem Einsatz sind insbesondere folgende Komponenten zu kontrollieren:

• Traversenträger

• Kranöse

• Staplertaschen

• Klemmhebel

• Verstellelemente und Sicherungen

• Wirbellasthaken

• eingesetzte Anschlagmittel

• Anschlagpunkte der Last

Im Staplerbetrieb müssen die Gabelzinken vollständig in die Staplertaschen eingeführt und die Klemmhebel ordnungsgemäß fixiert sein. Die zulässige Resttragfähigkeit des Gabelstaplers darf nicht überschritten werden.

Im Kranbetrieb muss die Traverse frei und sicher in der dafür vorgesehenen Kranöse hängen. Die beiden Verstellelemente müssen vollständig in den vorgesehenen Rasterpositionen eingesetzt und gesichert sein.

Vor dem vollständigen Anheben sollte ein vorsichtiger Probehub durchgeführt werden. Während des Hebe- und Transportvorgangs dürfen sich keine Personen unter der angehobenen Last oder im unmittelbaren Gefahrenbereich aufhalten.

Beachten Sie vor der ersten Inbetriebnahme und bei jeder Verwendung die Hinweise der mitgelieferten Betriebsanleitung.

Lastaufnahmemittel müssen so abgestellt und aufbewahrt werden, dass sie nicht umkippen, herabfallen oder abgleiten können. Für die sichere Ablage der Traverse können geeignete Abstellböcke oder Ablagegestelle verwendet werden.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
