Tiger Balken-Traverse mit verstellbarer Kranaufhängung
Tiger Balken-Traversen TAV-RS - Krantraversen mit stufenlos per Hand verstellbarer Kranaufhängung und 2 verstellbaren Wirbellasthaken
Produktmerkmale
- Tiger Lasttraverse für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung

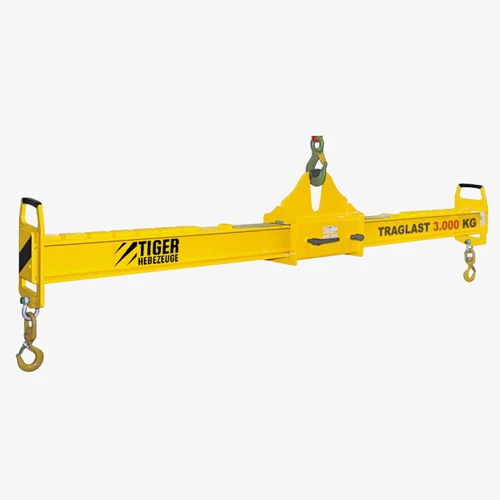

Tiger Balken-Traverse TAV-RS für den Kranbetrieb mit verstellbarer Kranaufhängung und Wirbellasthaken
Die TigerHebezeuge Balkentraverse TAV-RS ist ein Lastaufnahmemittel für den Kraneinsatz mit per Hand verstellbarer Aufhängung und zwei verstellbaren Wirbellasthaken. Das Standardprogramm umfasst vier Varianten mit Traglasten von 250 bis 3.000 kg und Hakenabständen von 1.000 bis 3.000 mm. Für die Auswahl sind vor allem Traglast, Hakenabstand, Eigengewicht und Lage des Lastschwerpunkts maßgeblich.

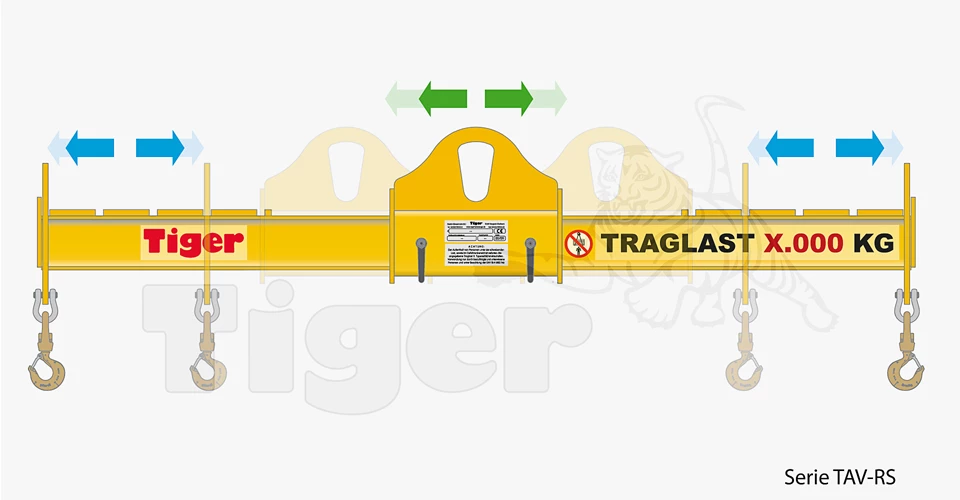

Hakenabstand und Kranaufhängung einstellen

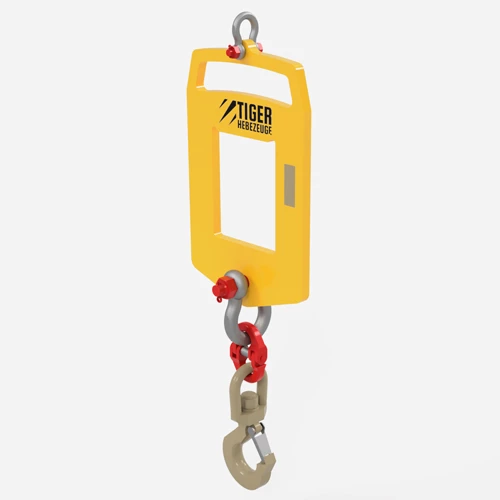

Die beiden Verstellelemente werden im Raster auf dem Balken umgesetzt und symmetrisch zur Traversenmitte angeordnet. Das Verstellraster beträgt 100 mm je Seite. Die Kranaufhängung wird auf den Lastschwerpunkt ausgerichtet und vor dem Hub fixiert.
Bei der Standardausführung setzen Sie die Traverse vor dem Verstellen ab und stellen die Kranaufhängung lastlos ein. Ihr Verstellbereich beträgt je nach Variante ± 200 oder ± 250 mm. Eine Verstellung unter Voll-Last ist nur als gesondert auszuwählende Ausführung vorgesehen.
Die passende TAV-RS auswählen

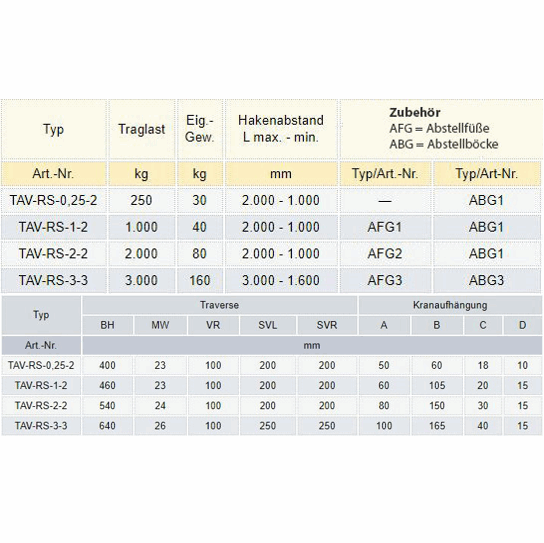

Wählen Sie zuerst die Traglast: 250, 1.000 oder 2.000 kg stehen mit einem Hakenabstand von 1.000 bis 2.000 mm zur Verfügung. Die Variante mit 3.000 kg Traglast deckt einen Hakenabstand von 1.600 bis 3.000 mm ab.

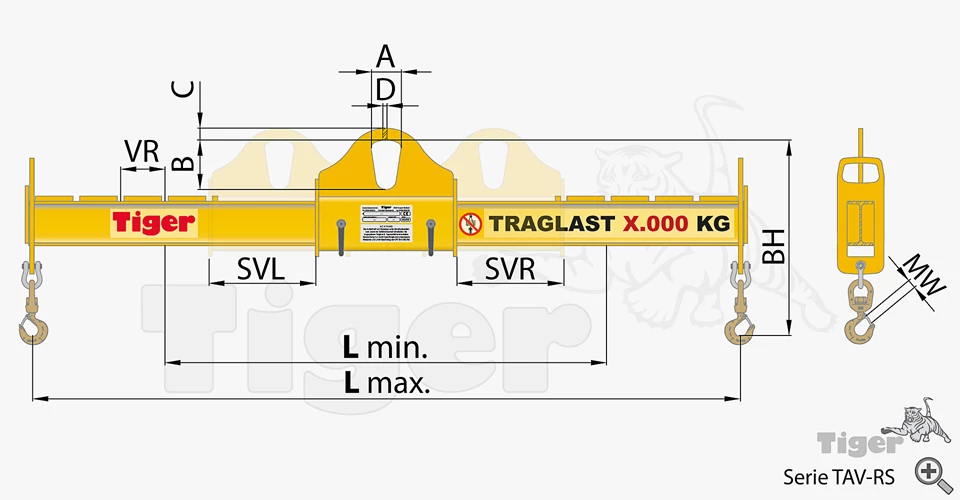

Berücksichtigen Sie anschließend das Eigengewicht von 30 bis 160 kg und die variantenabhängige Bauhöhe von 400 bis 640 mm. Die Aufnahme am Kran erfolgt über eine Kranöse. Vergleichen Sie daher Kranhaken, Kranöse, Tragfähigkeit des Krans und die geplante Anschlagsituation.
Sicher heben und Zustand kontrollieren
Vor jedem Hub müssen Kranaufhängung und Verstellelemente korrekt positioniert und fixiert sein. Für Balkentraversen dieser Produktfamilie sind die Anschlagpunkte symmetrisch zum Lastschwerpunkt zu wählen; bei zwei Anschlagpunkten trägt jeder grundsätzlich 50 Prozent des Lastgewichts.
Führen Sie vor jedem Einsatz eine Sicht- und Funktionsprüfung durch. Kontrollieren Sie Bauteile, Sicherungen, bewegliche Teile, mögliche Verformungen, Verunreinigungen und die Kennzeichnung.
Optionen
- Höhere Traglasten
- Weitere Abmessungen
- Ausführung mit feststehenden Lasthaken

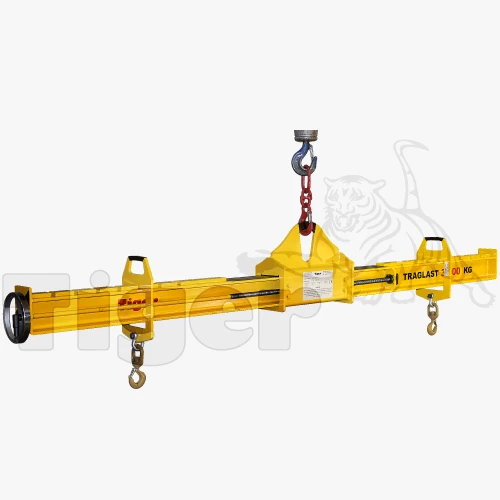

- Verstellung der Kranaufhängung im lastlosen Zustand über Spindel (ohne die Traverse absetzen zu müssen)
- Verstellung der Kranaufhängung unter Voll-Last
- Ausführung mit einer unter der Traverse angebrachten Lochleiste
Lieferumfang
- Tiger Balkentraverse TAV-RS
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Die verstellbare Kranaufhängung muss in den Lastschwerpunkt positioniert und fixiert werden.
Hinweis zum sicheren Abstellen von TraversenNach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

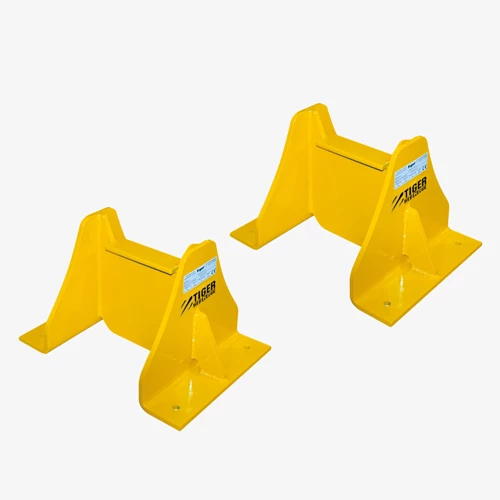

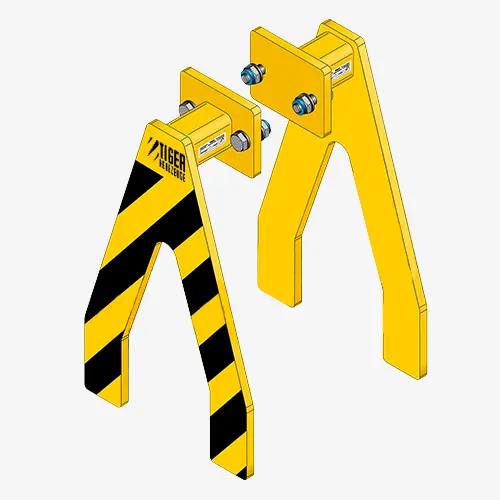

Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

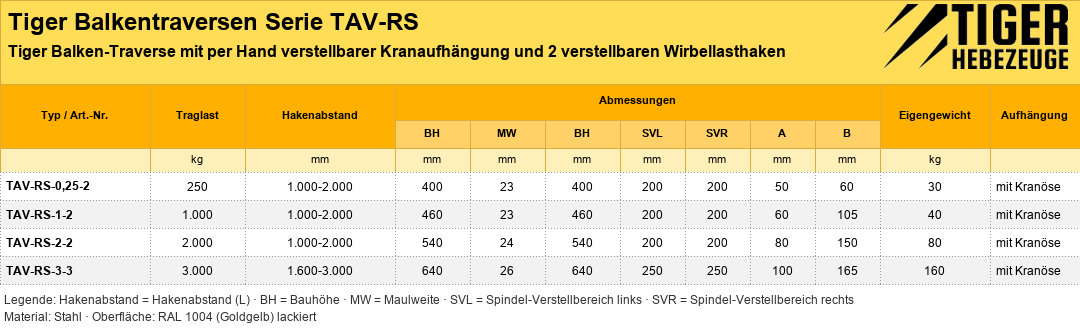

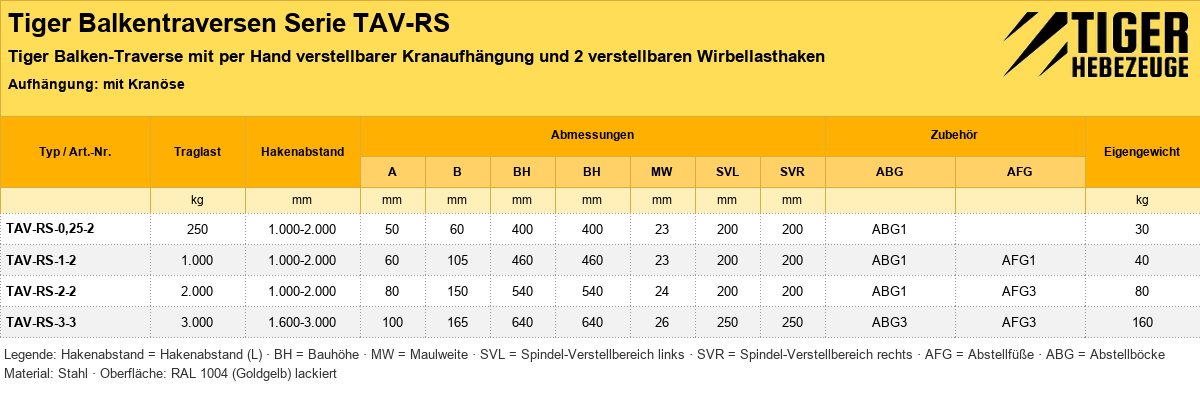

Variante TAV-RS
| Staplertaschen: | Nein |
|---|
| Produktnummer | Ausführung | Hakenabstand (L) | Kranaufhängung Verstellbarkeit | Traglast | Preis | |
|---|---|---|---|---|---|---|
| TA-RS-LL-1-1,2_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-1.200 [mm] | ± 500 [mm] | 1.000 [kg] | 3.255,00 € | Übernehmen |
| TA-RS-LL-2-2_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-2.000 [mm] | ± 300 [mm] | 2.000 [kg] | 4.574,00 € | Übernehmen |
| TA-RS-LL-3-3_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-3.000 [mm] | ± 300 [mm] | 3.000 [kg] | 4.764,00 € | Übernehmen |
| TAV-RS-0,25-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 250 [kg] | 1.283,00 € | Übernehmen |
| TAV-RS-1-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 1.000 [kg] | 1.535,00 € | Übernehmen |
| TAV-RS-2-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 2.000 [kg] | 1.818,00 € | Übernehmen |
| TAV-RS-2-2_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 2.000 [kg] | 3.775,00 € | Übernehmen |
| TAV-RS-3-3 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 250 [mm] | 3.000 [kg] | 2.323,00 € | Übernehmen |
| TAV-RS-3-3_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 250 [mm] | 3.000 [kg] | 4.620,00 € | Übernehmen |
| TAV-RS-3-5_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-5.000 [mm] | ± 300 [mm] | 3.000 [kg] | 5.387,00 € | Übernehmen |
| TAV-RS-4-3_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 300 [mm] | 4.000 [kg] | 4.321,00 € | Übernehmen |
FAQ Häufig gestellte Fragen zur krantraverse mit kranaufhängung TAV-RS
- Welche Sicherheitsvorschriften müssen beim Abstellen der Traverse beachtet werden?
- Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
- Wie wird die Kranaufhängung bei der Balken-Traverse TAV-RS verstellt?
- Zum Verstellen der Kranaufhängung muss die Traverse abgesetzt werden, damit die Aufhängung lastlos eingestellt werden kann. Die Arretierung erfolgt durch Klemmhebel.
- Welche technischen Daten sind auf dem Typenschild der Traverse zu finden?
- Auf dem Typenschild sind Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. angegeben. Ein QR-Code ermöglicht den Zugriff auf die EG-Konformitätserklärung.
- In welchem Bereich kann die Traglast der TAV-RS Balkentraverse eingestellt werden?
- Die Traglast der Traverse kann zwischen 250 kg und 3000 kg eingestellt werden.
- Welche Verstellmöglichkeiten bietet die Balken-Traverse hinsichtlich der Hakenabstände?
- Die Hakenabstände sind je nach Variante zwischen 1000 mm und 3000 mm einstellbar.
- Welche Farbbeschichtung hat die Oberfläche der Tiger Balken-Traverse?
- Die Oberfläche der Balken-Traverse ist in RAL 1004 (Goldgelb) lackiert.
- Worauf muss geachtet werden, wenn die Kranaufhängung symmetrisch eingestellt wird?
- Die Verstellelemente müssen immer symmetrisch zur Mitte der Krantraverse eingehängt sein.
- Wie kann die Kranaufhängung der TAV-RS Traverse bei voller Last verstellt werden?
- Es ist möglich, die Kranaufhängung unter Voll-Last zu verstellen.
