Stapler-Lastarm mit Wirbellasthaken und 25 Grad Neigung, starr als geneigter Kranarm für Gabelstapler

• Solider Stapler-Lastarm in starre Ausführung
• Lastarm-Neigung: 25°
• Mit Stützfüßen (Unterfahrhöhe 100 mm)
• Einfahrtaschen für Gabelzinken - für Pratzenstapler und Deichselstapler geeignet
• Mit Kettensicherung gegen unbeabsichtigtes Abrutschen
• Mit 1 Stk. Wirbellasthaken
• Oberfläche: lackiert (5 RAL-Farben zur Auswahl) oder verzinkt

Stapler-Lastarm LA-25: starrer 25°-Lastarm mit Wirbellasthaken für den Staplerbetrieb

Der Bauer Stapler-Lastarm LA-25 ist ein starres Stapleranbaugerät mit fester 25° Neigung und einem Wirbellasthaken zum Aufnehmen von Lasten im Staplerbetrieb. Der Lastarm wird über Einfahrtaschen von den Gabelzinken aufgenommen und mit einer Sicherungskette gegen unbeabsichtigtes Abrutschen gesichert. Die Serie besitzt eine Grundlänge von 1.600 mm; ihre zulässige Traglast richtet sich nach dem jeweiligen Hakenabstand.

Wie arbeitet der starre Stapler-Lastarm LA-25?

Der LA-25 verlagert den Anschlagpunkt des Staplers entlang des starren, geneigten Lastarms (Grundlänge 1.600 mm, 25°-Neigung). Für die Aufnahme am Stapler stehen Einfahrtaschen zur Verfügung: Der Innenabstand A beträgt 160 mm, die Maße B und C betragen 200 beziehungsweise 80 mm (Gesamtbreite 600 mm). Bitte vergleichen Sie diese Angaben vor der Auswahl mit Ihren Gabelzinken und der Produktzeichnung. Stützfüße mit 100 mm Unterfahrhöhe unterstützen das Abstellen und die erneute Aufnahme. Die Konstruktion eignet sich für Gabelstapler sowie passende Deichsel- und Pratzenstapler, sofern die Tragfähigkeit und Taschenmaße passen.

Traglast nach Hakenabstand auswählen

Die Traglast des Bauer LA-25 ist vom Hakenabstand abhängig (875 mm = 1.000 kg; 1.600 mm = 300 kg). Da größere Abstände die Belastung verändern, müssen Lastgewicht, Hakenabstand, Eigengewicht (51 kg lackiert bzw. 54 kg feuerverzinkt) und die Resttragfähigkeit des Staplers stets gemeinsam prüft werden. Die Angabe des Lastarms ersetzt dabei niemals das Traglastdiagramm des Flurförderzeugs.

Aufnahme und Handling am Stapler

Prüfen Sie vor dem Einsatz die Gabelzinkenabmessungen, die Taschenmaße und die Stapler-Resttragfähigkeit. Nach der Aufnahme über die Einfahrtaschen ist zwingend die Sicherungskette anzubringen. Im Betrieb gilt: Last bodennah transportieren, angepasste Fahrgeschwindigkeit wählen, Stoßbelastungen sowie Pendeln vermeiden und den Aufenthalt unter schwebenden Lasten strikt untersagen.

Oberfläche und Variante bestimmen

Die sechs Varianten unterscheiden sich primär durch ihre Oberfläche (RAL 5012 Lichtblau, RAL 7005 Mausgrau, RAL 6011 Resedagrün, RAL 2000 Gelborange, RAL 3000 Feuerrot sowie feuerverzinkt). Traglastdaten und Abmessungen bleiben identisch.

• RAL 5012 Lichtblau, lackiert (51 kg)
• RAL 7005 Mausgrau, lackiert (51 kg)
• RAL 6011 Resedagrün, lackiert (51 kg)
• RAL 2000 Gelborange, lackiert (51 kg)
• RAL 3000 Feuerrot, lackiert (51 kg)
• Feuerverzinkt (54 kg)

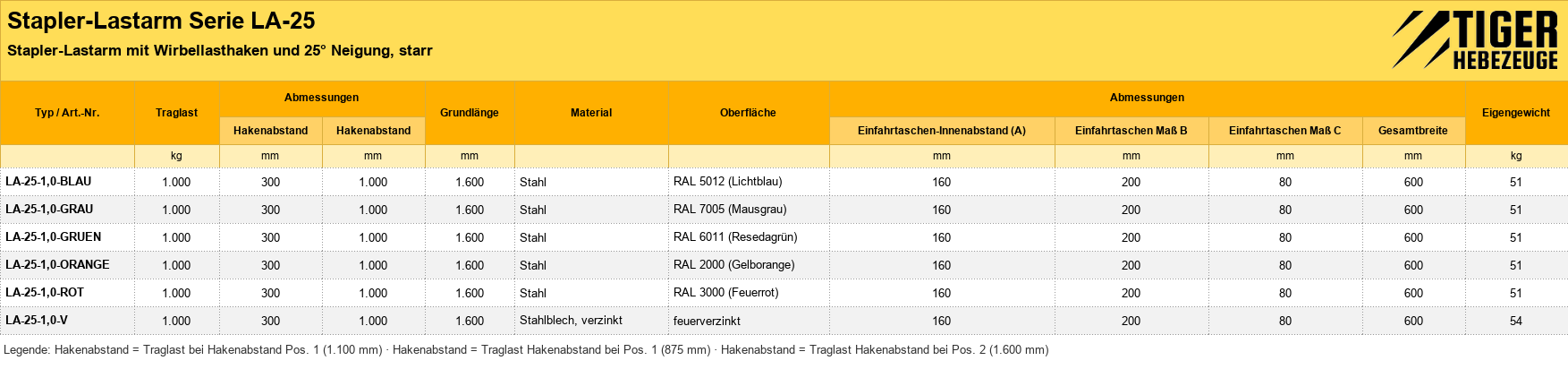

Welche Angaben entscheiden über die Kompatibilität?

Für die Kompatibilitätsprüfung sind Einfahrtaschenmaße (A: 160 mm, B: 200 mm, C: 80 mm), Gabelzinken und Resttragfähigkeit ausschlaggebend.

• Grundlänge: 1.600 mm
• Gesamtbreite: 600 mm
• Neigung: 25°
• Traglast bei 875 mm: 1.000 kg
• Traglast bei 1.600 mm: 300 kg
• Eigengewicht: 51 kg (lackiert) bzw. 54 kg (feuerverzinkt)

Sichtprüfung, Pflege und wiederkehrende Kontrolle (UVV-Prüfung)

Unterziehen Sie das Lastaufnahmemittel vor jedem Einsatz einer Sicht- und Funktionsprüfung (insbesondere Wirbellasthaken, Sicherungskette und Einfahrtaschen). Nach Schadensfällen ist eine außerordentliche Prüfung nötig. Zudem muss der Stapler-Lastarm spätestens alle zwölf Monate durch eine zur Prüfung befähigte Person kontrolliert werden.

• Lastarm LA-25 mit Lasthaken
• Sicherungskette
