Stapler-Kippbehälter mit Abrollsystem und Seilzug - Unser Top-Seller

Der Bauer EXPO ist ein Stapler-Kippbehälter mit Abrollsystem und Seilzug. Er wird über einen Grundrahmen mit Einfahrtaschen vom Gabelstapler aufgenommen und dient zum Sammeln, Befördern und Ausschütten von Schüttgut, Baustoffen, Abfällen und Schrott sowie Spänen. Der Schüttvorgang lässt sich per Seilzug vom Stapler-Fahrersitz aus auslösen. Die Serie umfasst Varianten mit unterschiedlichen Inhalten, Traglasten, Abmessungen und Oberflächen.

Funktion und Aufbau der Serie EXPO

Der Kippbehälter verbindet eine Behälterwanne mit einem stabilen Grundrahmen und einem Abrollsystem. Die Aufnahme durch den Gabelstapler erfolgt über die Einfahrtaschen des Grundrahmens. Zum Entleeren wird der Kippvorgang über den Seilzug ausgelöst. Nach Herstellerangabe kann das Kippen in unterschiedlichen Höhen erfolgen.

Die dokumentierte Serienausstattung umfasst folgende Konstruktionsmerkmale:

• Wannenblech mit umlaufendem Randprofil
• Grundrahmen mit Einfahrtaschen
• Abrollsystem und Auslösung per Seilzug
• Sicherung gegen unbeabsichtigtes Abrutschen und Auskippen
• lackierte oder feuerverzinkte Oberfläche, abhängig von der gewählten Variante

Die Lastschwerpunktlage wird vom Hersteller als günstig beschrieben. Da hierfür keine serienweit quantifizierten Messwerte vorliegen, sind für die konkrete Auswahl insbesondere Eigengewicht, Abmessungen und die Daten des eingesetzten Gabelstaplers zu berücksichtigen.

Aufnahme und Handhabung

Der EXPO wird über seine Einfahrtaschen mit den Gabelzinken aufgenommen. Vor dem Einsatz sind die gewählte Ausführung und die zugehörigen Einfahrtaschenmaße mit dem vorgesehenen Stapler abzugleichen. Die serienmäßig beschriebene Sicherung ist dafür vorgesehen, unbeabsichtigtem Abrutschen und Auskippen entgegenzuwirken.

Der Schüttvorgang wird per Seilzug vom Fahrersitz aus ausgelöst. Eine darüber hinausgehende Schrittfolge für Aufnahme, Sicherung, Transport, Entleerung und Absetzen ist der zum konkreten Produkt gehörenden Betriebsanleitung zu entnehmen. Die Betriebsanleitung und ihre Sicherheitshinweise sind vor der Inbetriebnahme zu beachten.

Anwendungen und geeignete Lastarten

Die Serie EXPO ist für das Behälterhandling der folgenden dokumentierten Lastarten vorgesehen:

• Schüttgut: zum Sammeln, Befördern und anschließenden Ausschütten.
• Baustoffe: für solche Baustoffe, die innerhalb der ausgewählten Inhalts- und Traglastgrenzen im Kippbehälter gehandhabt werden können.
• Abfälle und Schrott: zum innerbetrieblichen Sammeln und Entleeren geeigneter Lastgüter.
• Späne: für das Behälterhandling und die Entleerung per Kippvorgang.

Aus den genannten Lastarten lässt sich keine pauschale Eignung für jede Stoffbeschaffenheit oder jeden Betriebsbereich ableiten. Maßgeblich bleiben die Daten der gewählten Variante und die Betriebsanleitung.

Auswahlhilfe für den Bauer EXPO

Die Auswahl sollte anhand der tatsächlich anfallenden Last, des vorgesehenen Staplers und der benötigten Behältergröße erfolgen:

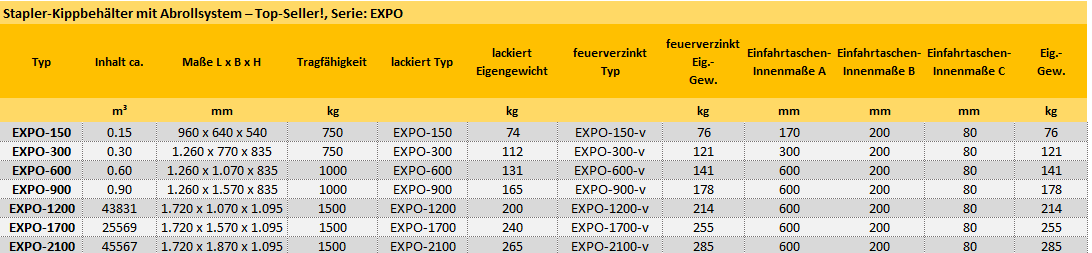

1. Inhalt festlegen: Verfügbar sind 150, 300, 600, 900, 1.200, 1.700 und 2.100 Liter.
2. Traglast bestimmen: Je nach Ausführung stehen 750, 1.000 oder 1.500 Kilogramm zur Verfügung. Die Traglast der gewählten Variante darf nicht überschritten werden.

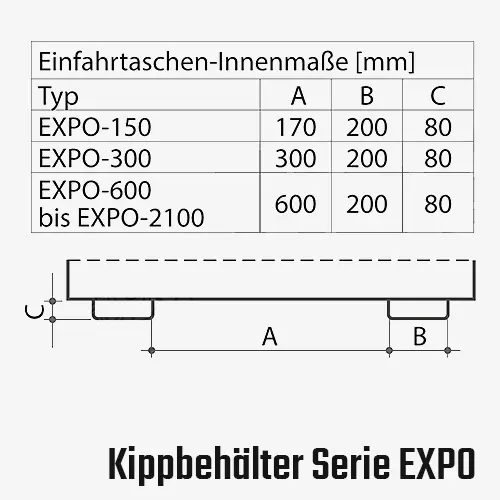

3. Stapler und Einfahrtaschen abgleichen: Variantenabhängig beträgt Einfahrtaschenmaß A 170, 300 oder 600 Millimeter. Die Maße B und C sind mit 200 beziehungsweise 80 Millimetern dokumentiert.
4. Bauraum prüfen: Abmessungen, Schüttkantenhöhe und Eigengewicht unterscheiden sich je nach Behältergröße. Diese Werte sind deshalb der konkreten Variante zuzuordnen.
5. Oberfläche auswählen: Zur Wahl stehen fünf lackierte Ausführungen und eine feuerverzinkte Ausführung.

Die lackierten Varianten sind in RAL 5012 Lichtblau, RAL 7005 Mausgrau, RAL 6011 Resedagrün, RAL 2000 Gelborange und RAL 3000 Feuerrot verfügbar. Alternativ kann eine feuerverzinkte Oberfläche gewählt werden.

Varianten, Optionen und Zubehör

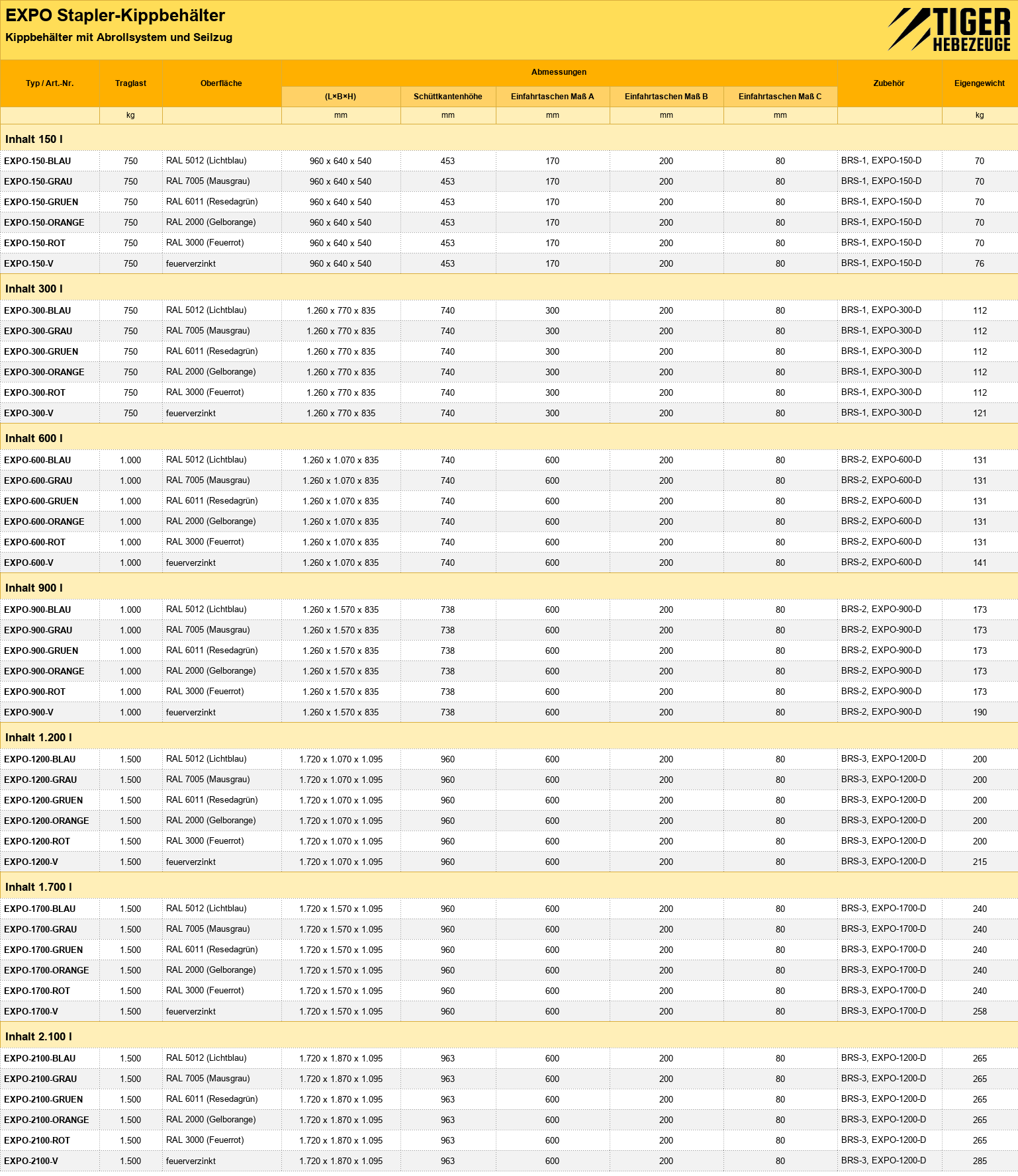

Die Serie umfasst 42 Varianten. Inhalt, Traglast und Oberfläche sind bei allen Varianten als Auswahlmerkmale hinterlegt. Abmessungen, Schüttkantenhöhe, Einfahrtaschenmaße und Eigengewicht sind ebenfalls variantenbezogen dokumentiert und sollten nicht von einer Ausführung auf eine andere übertragen werden.

Als Option ist eine öl- und wasserdicht verschweißte Ausführung hinterlegt. Diese Option ist bei der Bestellung ausdrücklich auszuwählen; aus ihrer Bezeichnung folgt keine weitergehende Aussage zur Eignung für bestimmte Flüssigkeiten oder Stoffe.

Schwerlast-Rollen und Deckel sind nachrüstbar. Das zugehörige Zubehör ist größenabhängig, sodass die Zuordnung anhand der konkreten EXPO-Ausführung erfolgen muss.

Technische Vorteile

• Der Seilzug ermöglicht das Auslösen des Kippvorgangs vom Stapler-Fahrersitz aus.
• Das Abrollsystem übernimmt die für die Entleerung erforderliche Kippbewegung des Behälters.
• Der Grundrahmen mit Einfahrtaschen stellt die konstruktive Aufnahme für den Gabelstapler bereit.
• Das umlaufende Randprofil ist ein konstruktives Merkmal des Wannenblechs.
• Sieben Inhaltsgrößen, drei Traglaststufen und sechs Oberflächen ermöglichen eine variantenbezogene Auswahl.
• Nachrüstbare Rollen und Deckel erlauben eine spätere Ergänzung mit passendem Zubehör.

Sicherheit und Einsatzgrenzen

Die Sicherheitshinweise der mitgelieferten Betriebsanleitung sind vor der Inbetriebnahme zu lesen und einzuhalten. Die angegebene Traglast der gewählten EXPO-Variante darf nicht überschritten werden. Ebenso ist zu prüfen, ob der eingesetzte Stapler das Eigengewicht des Behälters und die vorgesehene Last innerhalb seiner zulässigen Tragfähigkeit aufnehmen kann.

Für Lastaufnahmemittel und Stapleranbaugeräte dieser Produktfamilie gilt allgemein, dass sie nur für die in der Betriebsanleitung beschriebene bestimmungsgemäße Verwendung eingesetzt werden dürfen. Für Einsätze außerhalb des Temperaturbereichs von −20 bis +80 Grad Celsius ist nach der allgemeinen Produktfamilienanleitung eine gesonderte Herstellerfreigabe erforderlich. Diese Angabe ersetzt keine Prüfung der produktspezifischen Dokumentation.

Die dokumentierte Eignung der Serie beschränkt sich auf Schüttgut, Baustoffe, Abfälle und Schrott sowie Späne. Zusätzliche Lastarten, besondere Stoffeigenschaften oder abweichende Betriebsbedingungen müssen vor dem Einsatz gesondert geprüft werden.

Prüfung und Instandhaltung

Als allgemeine Regel für diese Produktfamilie soll vor jedem Einsatz eine Sicht- und Funktionsprüfung erfolgen. Dabei sind der Zustand der Bauteile, mögliche Verformungen, der ordnungsgemäße Zusammenbau, die Vollständigkeit und die Wirksamkeit der Sicherheitseinrichtungen zu kontrollieren. Auch Verunreinigungen, die den Betrieb beeinflussen oder einschränken können, sind zu berücksichtigen.

Bewegliche Teile und Sicherungselemente sind auf Vollständigkeit, Funktion, Verschleiß und Beweglichkeit zu prüfen. Nach Schadensfällen oder besonderen Vorkommnissen, die die Tragfähigkeit beeinflussen können, ist nach der allgemeinen Produktfamilienanleitung eine außerordentliche Prüfung erforderlich. Konkrete Prüfintervalle, Verschleißgrenzen und Instandhaltungsmaßnahmen für die gewählte EXPO-Ausführung richten sich nach der zugehörigen Betriebsanleitung.

Häufige Fragen zum Bauer EXPO

Wie wird die passende EXPO-Ausführung ausgewählt?

Zuerst sind benötigter Inhalt und erforderliche Traglast festzulegen. Anschließend werden Eigengewicht, Abmessungen, Schüttkantenhöhe und Einfahrtaschenmaße mit dem vorgesehenen Gabelstapler und dem verfügbaren Arbeitsraum abgeglichen. Abschließend erfolgt die Wahl der Oberfläche sowie gegebenenfalls der öl- und wasserdicht verschweißten Option.

Welche Kontrollen sind vor dem Einsatz erforderlich?

Für die Produktfamilie ist allgemein eine Sicht- und Funktionsprüfung vorgesehen. Zu kontrollieren sind insbesondere Zustand und Vollständigkeit der Bauteile, der ordnungsgemäße Zusammenbau, die Sicherheitseinrichtungen, bewegliche Teile und betriebsbeeinflussende Verunreinigungen. Produktspezifische Vorgaben der Betriebsanleitung haben Vorrang.

Kann jede Last mit dem EXPO ausgeschüttet werden?

Nein. Dokumentiert sind Schüttgut, Baustoffe, Abfälle und Schrott sowie Späne. Zusätzlich müssen Inhalt, Lastgewicht und Stoffbeschaffenheit zu den Angaben der gewählten Variante und zur Betriebsanleitung passen. Eine Eignung für weitere Lastarten darf nicht allein aus der Kippfunktion abgeleitet werden.

Was ist bei Zubehör und Optionen zu beachten?

Deckel und Schwerlast-Rollen sind nachrüstbares, größenabhängiges Zubehör. Die öl- und wasserdicht verschweißte Ausführung ist eine gesonderte Option. Zubehör und Optionen müssen der konkreten Behältergröße beziehungsweise Variante zugeordnet werden.
