Stahlwinden nach DIN 7355 mit beliebig verstellbarer Klaue und 2 Kurbel-Ausführungen
Treffen Sie Ihre Auswahl:
Serie:
STW-V
Ausgewählte Variante:
STW-V-1,5_Siku

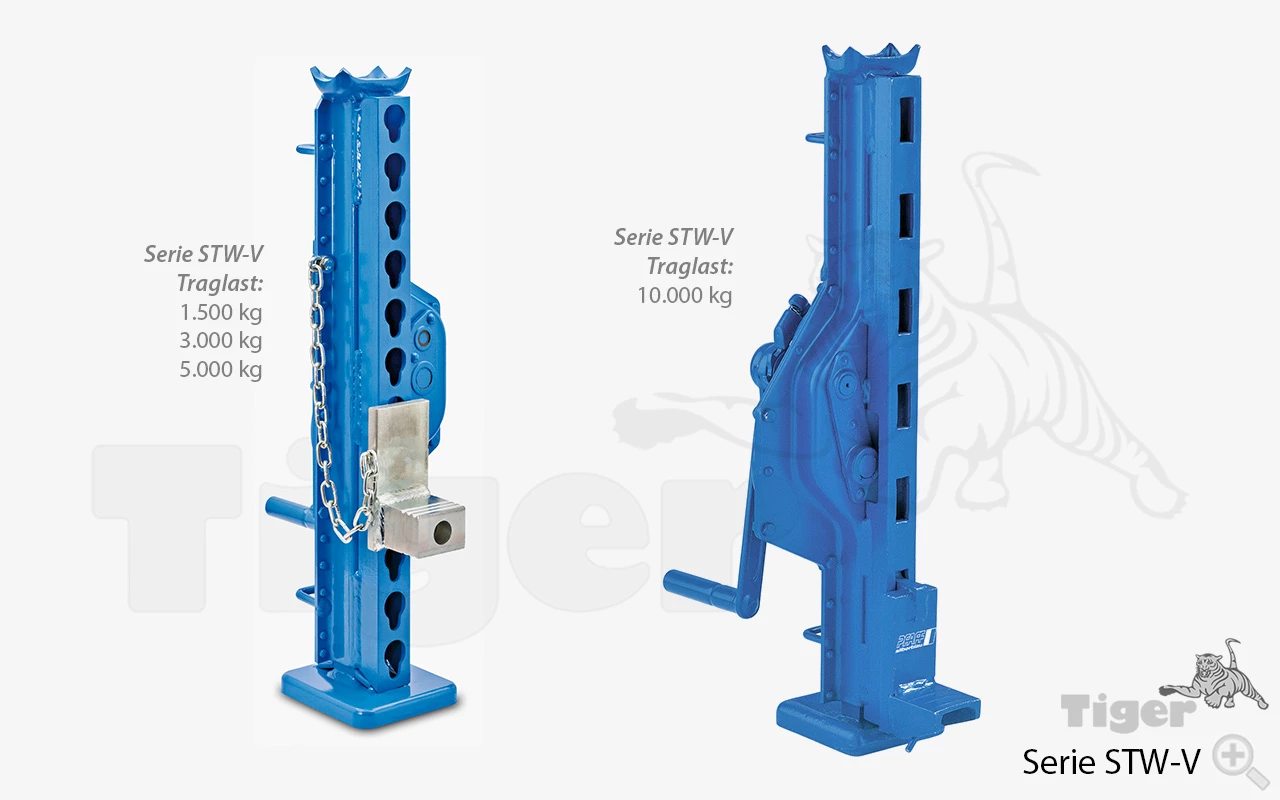

Yale Stahlwinden STW-V nach DIN 7355 mit verstellbarer Klaue und 2 Kurbel-Ausführungen
Produktmerkmale
- Lastaufnahme per Klaue oder Kopf
- Keine Traglastreduzierung auf der Klaue
- beliebig versetzbare Klaue
- Mit robuster Bodenplatte für hohe Standsicherheit
- 2 Kurbelausführungen zur Auswahl
Produktbeschreibung
Yale Stahlwinden STW-V nach DIN 7355 mit verstellbarer Klaue und 2 Kurbel-Ausführungen
Die Stahlwinden STW-V wurden konstruiert, um Lasten aus unterschiedlichen Höhen über die gesamte Länge der Stahlwinde aufnehmen bzw. absenken zu können.Hierbei wird die verstellbare Klaue einfach in der Tragleiste auf die entsprechende Ansetzhöhe angepasst.

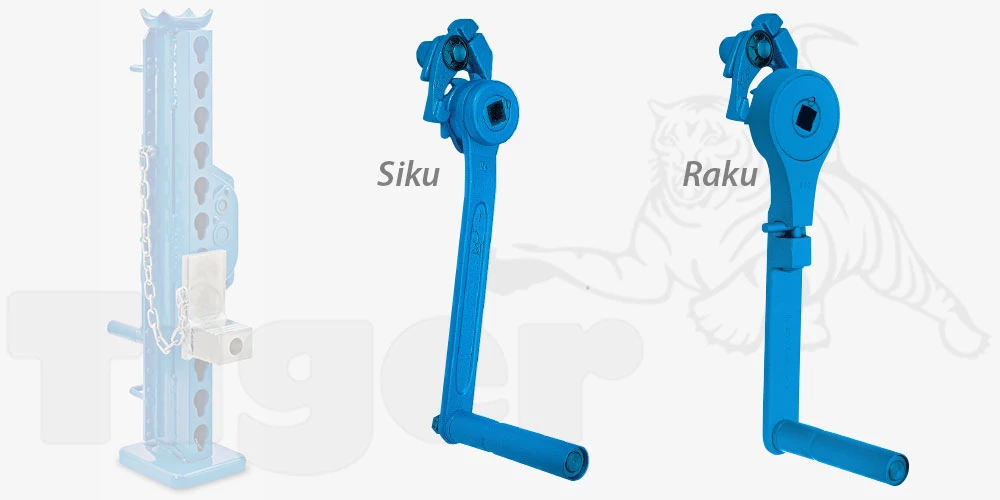

Je nach Typ stehen zwei Handkurbeln zur Auswahl: Sicherheitskurbel und Ratschenkurbel.
Sicherheitskurbel Siku
- Mit einseitiger Bremswirkung
- Die Last wird in jeder Höhe sicher gehalten
- Mit umklappbarem Handgriff
Sicherheitsratschenkurbel Raku
- Hub- oder Senkbewegung durch Umlegen des Umschalthebels einstellbar
- Die Last wird in jeder Höhe sicher gehalten
- Mit umklappbarem Handgriff
Heben

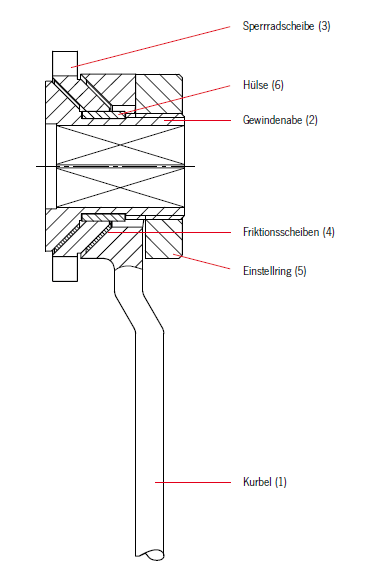

Durch Drehen an der Kurbel (1) im Uhrzeigersinn, verspannt sich diese über die Friktionsscheiben (4) mit der Sperrradscheibe (3) und Gewindenabe (2) zu einer Einheit. Dabei drehen sich alle Bauteile in die gleiche Richtung und die Sperrklinken (hier nicht dargestellt) rasten wechselweise in die Verzahnung an der Sperrradscheibe ein. Dadurch wird die Last sicher, in jeder beliebigen Position gehalten.
Optionen
Lieferumfang
Sicherheitshinweis
Variante STW-V-1,5_Siku
| Tragfähigkeit: | 1.500 [kg] |
|---|---|
| Ausführung: | k.A. |
| Bauhöhe: | 725 [mm] |
| Eigengewicht: | 17 [kg] |
| Handkraft bei Nennlast: | 28 [kg] |
| Hub: | 350 [mm] |
| Kurbel-Ausführung: | und mit Sicherheitskurbel |
| Oberfläche: | blau lackiert |

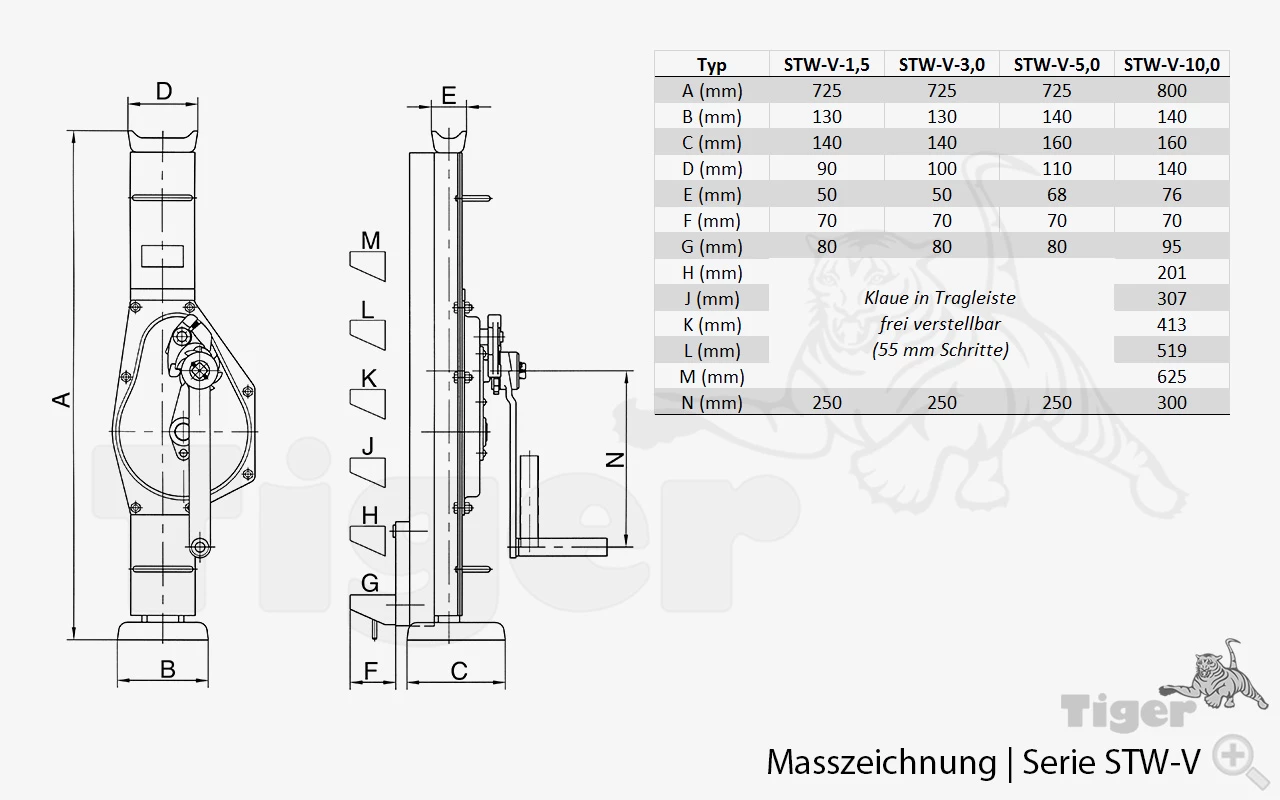

| A: | 725 [mm] |
| B: | 130 [mm] |
| C: | 140 [mm] |
| D: | 90 [mm] |
| E: | 50 [mm] |
| F: | 70 [mm] |
| G: | 80 [mm] |
| H: | 135 [mm] |
| J: | 190 [mm] |
| K: | 245 [mm] |
| L: | 300 [mm] |
| M: | 355 [mm] |
| N: | 250 [mm] |

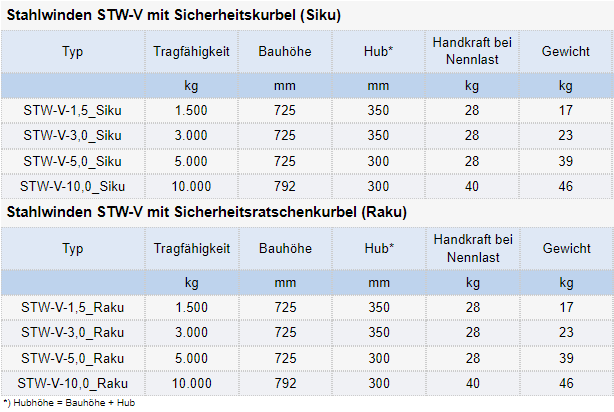

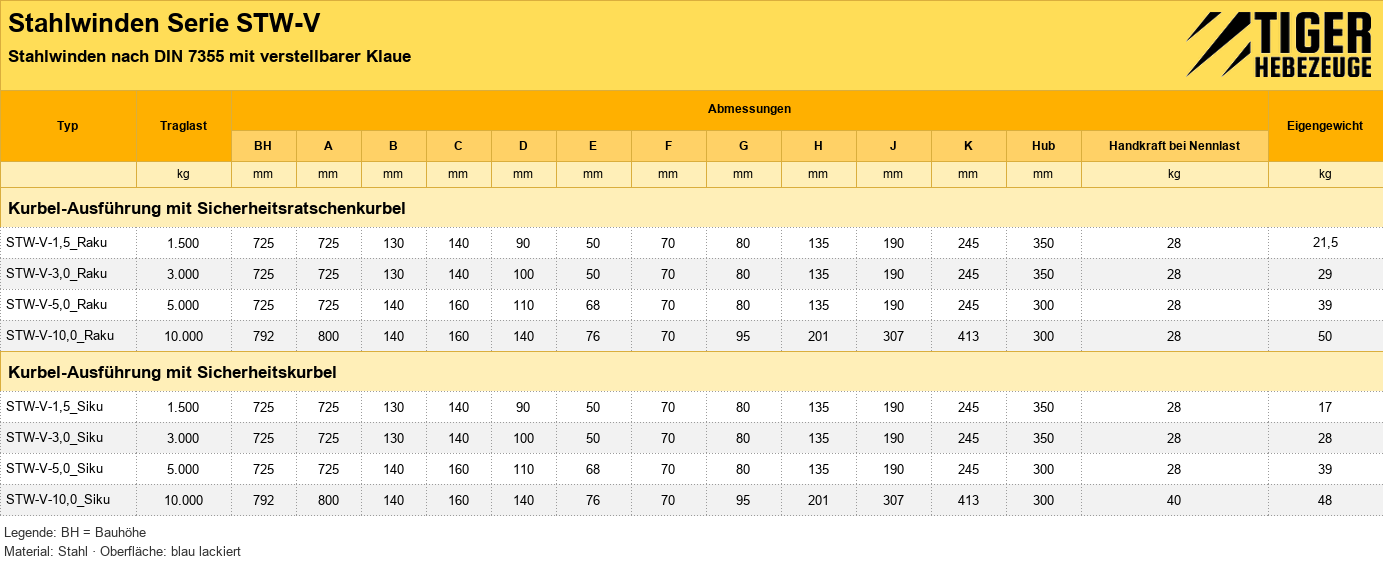

| Produktnummer | Ausführung | Kurbel-Ausführung | Tragfähigkeit | Preis | |
|---|---|---|---|---|---|
| STW-V-1,5_Raku | k.A. | und mit Sicherheitsratschenkurbel | 1.500 [kg] | 774,00 € | Übernehmen |
| STW-V-1,5_Siku | k.A. | und mit Sicherheitskurbel | 1.500 [kg] | 713,00 € | Übernehmen |
| STW-V-10,0_Raku | k.A. | und mit Sicherheitsratschenkurbel | 10.000 [kg] | 1.373,00 € | Übernehmen |
| STW-V-10,0_Siku | k.A. | und mit Sicherheitskurbel | 10.000 [kg] | 1.321,00 € | Übernehmen |
| STW-V-3,0_Raku | k.A. | und mit Sicherheitsratschenkurbel | 3.000 [kg] | 819,00 € | Übernehmen |
| STW-V-3,0_Siku | k.A. | und mit Sicherheitskurbel | 3.000 [kg] | 760,00 € | Übernehmen |
| STW-V-5,0_Raku | k.A. | und mit Sicherheitsratschenkurbel | 5.000 [kg] | 950,00 € | Übernehmen |
| STW-V-5,0_Siku | k.A. | und mit Sicherheitskurbel | 5.000 [kg] | 878,00 € | Übernehmen |
Sicherheitskurbel Siku
• Mit einseitiger Bremswirkung
• Die Last wird in jeder Höhe sicher gehalten
• Mit umklappbarem Handgriff
Sicherheitsratschenkurbel Raku
• Hub- oder Senkbewegung durch Umlegen des Umschalthebels einstellbar
• Die Last wird in jeder Höhe sicher gehalten
• Mit umklappbarem Handgriff
Heben
Durch Drehen an der Kurbel (1) im Uhrzeigersinn, verspannt sich diese über die Friktionsscheiben (4) mit der Sperrradscheibe (3) und Gewindenabe (2) zu einer Einheit. Dabei drehen sich alle Bauteile in die gleiche Richtung und die Sperrklinken (hier nicht dargestellt) rasten wechselweise in die Verzahnung an der Sperrradscheibe ein. Dadurch wird die Last sicher, in jeder beliebigen Position gehalten.
Senken
Dreht man die Kurbel nun gegen den Uhrzeigesinn, öffnet sich die Bremse minimal. Dabei dreht sich die Sperrradscheibe nicht mit, da diese durch eine Sperrklinke gehalten wird. Die Last, die entweder auf dem Kopf oder der Klaue sitzt, drückt das Gehäuse nach unten und bewirkt nun, dass sich die Bremse wieder schließt. Dieser Vorgang wiederholt sich permanent beim Ablassen der Last, bis die Winde entlastet ist.
Bei der Siku ist ein Drehen der Kurbel um 360° beim Heben und Senken erforderlich.
Die Raku funktioniert wie ein Handhebel bei einem Handhebelzug. Durch das Umlegen des Umschalthebels auf Heben oder Senken kann diese Kurbel wie eine Ratsche eingesetzt werden. Dieses ist gerade von Vorteil bei beengten Arbeitsverhältnissen. Des Weiteren kann diese Art der Kurbel auch um 360° betätigt werden, da hier das gleiche Bremssystem wie bei der Siku verwendet wird.
