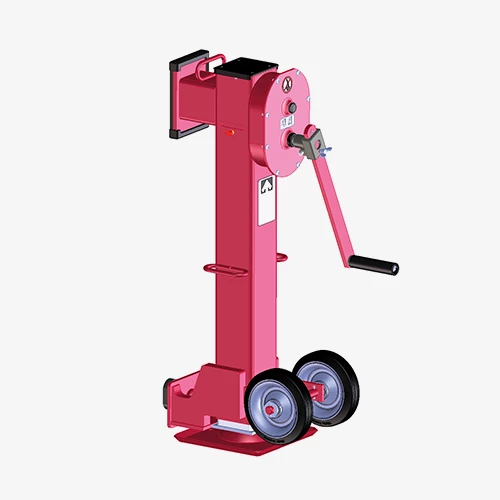

ISO-Container-Nivellierstützen m. 2-Gang-Getriebe - Hebesystem 4er Set

Container-Nivellierstützen 2724 - Container-Last-Systeme bis 250 kN im 4er Set

Produktmerkmale

  • Nivelliersystem für ISO-Frachtcontainer
  • Set bestehend aus 4 Stützen
  • Mit selbsthemmendem Spindelantrieb
  • Leichte und sichere Bedienung mit Last- und Schnellganggetriebe
  • Einfache Montage - geringes Eigengewicht
  • inkl. Befestigungen (Typ 1)
  • Oberfläche: rot lackiert

Produktbeschreibung

Container-Nivellierstützen 2724 - Container-Last-Systeme bis 250 kN im 4er Set

Spindelstützen zum Abstellen und Ausrichten von Containern bei Anwendungen mit erhöhter statischer Belastung oder hohen
Seitenkräften. Eine zusätzliche obere Anbindung sorgt hierbei für erhöhte Stabilität. Der selbsthemmende Spindelantrieb ist leicht und sicher in der Bedienung. Die Kurbeln sind abnehmbar.

Die vier Nivellierstützen werden an den ISO-Ecken des Containers angeschlagen und verriegelt. Anschließend kann der Container durch Drehen an den Kurbeln angehoben und nivelliert werden.

Die Stützen sind nur für den Einsatz an Containern nach ISO 668 mit ISO-Ecken nach DIN ISO 1161 (Internationalen Norm ISO 1161:2016) konzipiert.

Wir führen diese Container-Stützen mit drei verschiedenen Adpatern zur Befestigung an den unteren Containerecken:

  • Adapter-Option 1 (einteilig (Standard)
  • Adapter-Option 2 (zweiteilig, gesteckt)
  • Adapter-Option 3 (zweiteilig, verschraubt)

Optionen

  • Transporträder für Typ 233-876

Lieferumfang

  • 4 Stk. Nivellierstützen 2724 inkl. Befestigungsadapter (Typ 1, 2 oder 3)
  • 4 Stk. Handkurbeln (je ca. 1,5 kg Eigengewicht)
  • 1 Stk. Gabelringschlüssel

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante 233-878-4x217046

Hub / Kurbelumdrehung (Schnellgang): k. A. [mm]
Hub / Kurbelumdrehung (Lastgang): 3,3 [mm]
stat. Last-System/Stütze: 60 / 20 [kN]
dyn. Last-System/Stütze: 200 / 100 [kN]
Zusatzlast / Windlast: < 64 [km/h]
Nivelliergenauigkeit: */- 0,5 [°]
Schräglage der Last: < 2 °
Einsatztemparatur: - 33 bis + 55 [°C]
Bodenneigung: < 10 °
Eigengewicht: 48 [kg]
Kurbelkraft: 180 [N]
Ausführung: ohne Rollen
Oberfläche: KTL-Tauchgang
Traglast: 20 [t]
Adapter: Option 1 (zum Einhängen, 1-teilig Standard)
Bauhöhe: 900 [mm]
Hub: 500 [mm]
Produktnummer Adapter Ausführung Traglast Preis
233-876-4x217046 Option 1 (zum Einhängen, 1-teilig Standard) ohne Rollen 25 [t] 5.258,00 € Übernehmen
233-876-4x217047 Option 2 (zum Einhängen, 2-teilig) ohne Rollen 25 [t] 5.434,00 € Übernehmen
233-876-4x217048 Option 3 (zum Anschrauben, 2-teilig) ohne Rollen 25 [t] 5.318,00 € Übernehmen
233-878-4x217046 Option 1 (zum Einhängen, 1-teilig Standard) ohne Rollen 20 [t] 4.522,00 € Übernehmen
233-878-4x217047 Option 2 (zum Einhängen, 2-teilig) ohne Rollen 20 [t] 4.698,00 € Übernehmen
233-878-4x217048 Option 3 (zum Anschrauben, 2-teilig) ohne Rollen 20 [t] 4.582,00 € Übernehmen

TYPENÜBERSICHT CONTAINER-HEBESYSTEM SERIE 2724

Typ 233-876
Container-Hebesystem für 25 t

Typ 233-877
Container-Hebesystem für 25 t

Typ 233-878
Container-Hebesystem für 20 t

tigerhebezeuge-nivellierstuetzen-fuer-iso-container-typ-233-876

Beschreibung der Adapter

  • Option 1:
    Die ist die Standard-Option. Der Adapter drückt beim Heben gegen den Containerholm und stabilisiert so den Hebevorgang.
  • Option 2:
    Bei diesem 2-teiligen Adapter wird die Adapterplatte an die Containerwand angeschweißt. Die Hebestütze wird dann dort dann eingehängt. Dies sorgt für eine stärkere Stabilisierung.
  • Option 3:
    Ähnlich wie Option 2, nur dass die Stütze hierbei an die angeschweißte Adapterplatte angeschraubt wird. Dadurch wird maximale Systemstabiliät erreicht.
