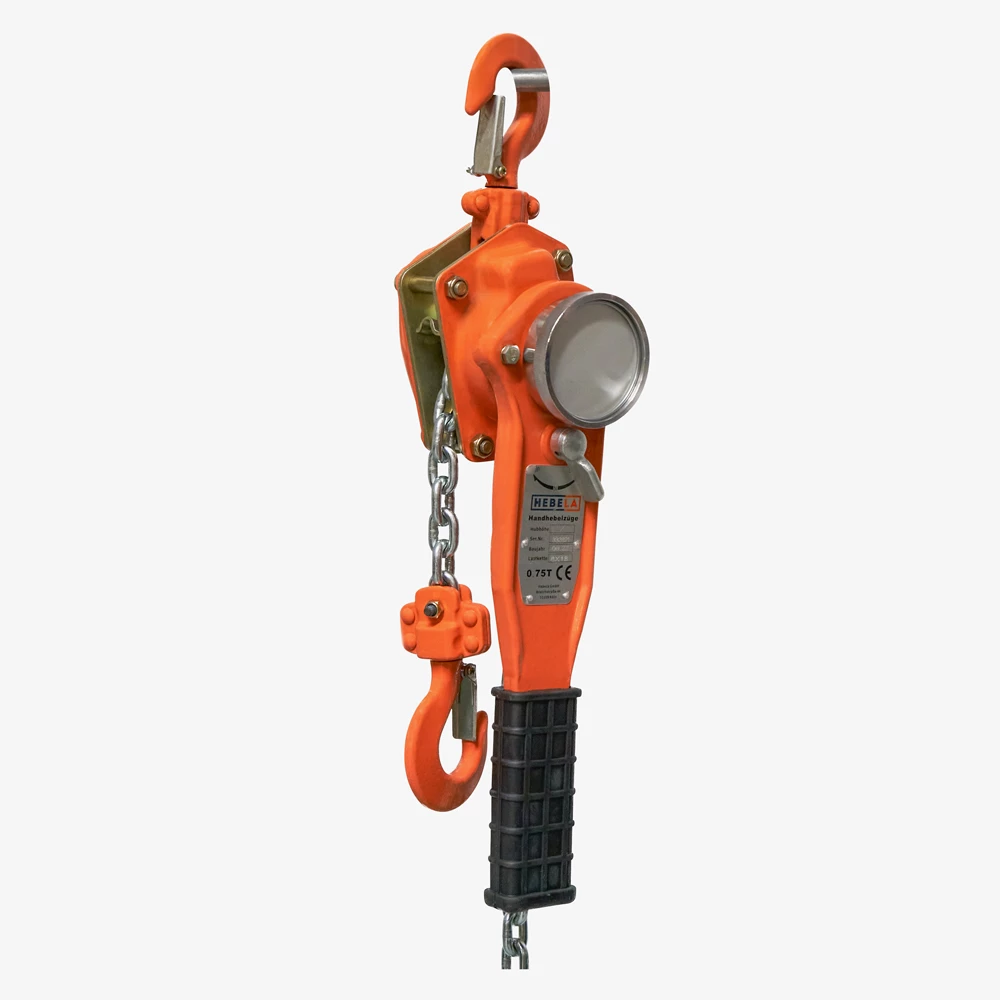

Handhebelzug mit drehbarem Lasthaken
Kompakter Handhebelzug für schwere Lasten – bis 6 t auf 10 m Hubhöhe
Produktmerkmale
- Hubzug zum Heben, Ziehen und Spannen von Lasten
- Robuste Bauart mit verschraubtem Gehäuse
- Mit drehbarem Lasthaken
- Kettenfreilauf zum Durchziehen der unbelasteten Kette
- Geschlossenes Gehäuse schützt Antrieb und Bremse
- Sicherheitsbremse, griffiges Handrad und Freilaufumschalthebel
- Sicherheitsfaktor 4:1
- Kompakte Bauweise und geringes Gewicht vereinfachen die Handhabung und erleichtern den Transport
- Gummigriff verbessert den Halt
- Verzinkte Lastkette nach DIN EN 818-7-T
- Nach DIN EN 13157 & konform Maschinenrichtlinie 2006/42/EG
- Oberfläche: orange lackiert
Produktbeschreibung
Manuelles Hebe- und Zughilfezeug in Heavy-Duty-Ausführung gemäß DIN EN 13157 und Maschinenrichtlinie 2006/42/EG
Der Hebelzug HHZ (auch bekannt als Ratschenzug und Hubzug) steht für robuste Heavy-Duty-Qualität. Mit freilaufbarem Mechanismus, drehbarem Lasthaken, Sicherheitsbremse und rollengelagertem Getriebe lässt er sich komfortabel vertikal oder horizontal einsetzen – ideal zum Heben, Ziehen oder Spannen unter präziser Kontrolle. Er ist nach DIN EN 13157 gefertigt und entspricht der Maschinenrichtlinie 2006/42/EG.
Der Handhebelzug HHZ ist ein besonders robuster und kraftvoller Ratschzug, der speziell für das sichere Bewegen, Spannen und Positionieren von schweren Lasten bis 6 t entwickelt wurde. Mit einer Hubhöhe bis 10 Metern bietet er Flexibilität in anspruchsvollen Einsatzbereichen wie Industrie, Bau und Schwerlastmontage.
Ausgestattet mit einer rückschlagsicheren Lastdruckbremse hält der Zug Lasten zuverlässig in jeder gewünschten Position. Die verzinkte Lastkette nach DIN EN 818-7 sowie der drehbare Sicherheitslasthaken garantieren Langlebigkeit – selbst unter härtesten Bedingungen.
Die ergonomisch geformte Ratschenkurbel ermöglicht eine einfache und präzise Bedienung.
Dank der Freilaufschaltung kann die Kette schnell eingelegt oder nachgestellt werden – ideal für schnelle Wechsel beim täglichen Einsatz.
Ob beim Heben von Maschinen, Spannen von Stahlteilen oder Sichern von Lasten – der Ratschenzug HHZ überzeugt als zuverlässiger Profi-Hebelzug mit hoher Tragfähigkeit, großer Reichweite und praxisgerechtem Bedienkomfort.
Produktvorteile auf einen Blick
- Hohe Flexibilität: Freilauf + Hubmechanik = komfortable, manuelle Positionskontrolle
- Robust & langlebig: Rollengelagertes Getriebe, verzinkte Kette, drehbarer Haken
- Normkonform: ISPM nach DIN EN 13157 & Maschinenrichtlinie
- Breite Variantenvielfalt:
Technische Merkmale
- Normgerecht: Gefertigt nach DIN EN 13157 und konform zur Maschinenrichtlinie 2006/42/EG
- Tragfähigkeit: wählbar von 750 kg – 6.000 kg
- Hubhöhe: standardmäßig 1,5 m – 10 m (Sonderlängen sind auf Anfrage möglich)
- Rollengelagertes Getriebe: für besonders leichten Lauf und hohe Langlebigkeit
- Sicherheitsbremse: verhindert ungewolltes Absenken der Last
- Freilauf: durch Umschalten wird die Kette frei beweglich – ideal zum schnellen Positionieren ohne Last
- Drehbarer Lasthaken: mit Hakensicherung für sichere Hebe-Anwendungen
- Verzinkte Lastkette: gemäß DIN EN 818‑7 für optimalen Korrosionsschutz und hoher Verschleißfestigkeit
- Sicherheitsfaktor: 4:1 – hohe Sicherheit bei anspruchsvollen Einsätzen
Potentielle Anwendungsgebiete
- Präzises Heben und Ziehen von Maschinen oder Ausrichtarbeiten
- Einsatz zum Spannen von Kabeln oder Leitungen, z. B. auf Baustellen
- Ideal für Montagearbeiten, Instandhaltung oder internen Transport
Handling & Bedienung
- Freilauf aktivieren, um die Lastkette ohne Widerstand zu verfahren
- Umschalten auf Hubmodus, um die Last über den Hebel präzise anzuheben oder zu ziehen
- Sicherheitsbremse hält Last sicher in der gewünschten Position
Dank rollengelagertem Getriebe, Freilauf und drehbarem Lasthaken ist der Hebelzug HHZ besonders ergonomisch und vielseitig einsetzbar – selbst bei Montage an beengten oder verketteten Punkten.
Sicherheits- und Normhinweise
- Nur innerhalb der spezifizierten Tragfähigkeit verwenden
- Lastkette und Funktion regelmäßig visuell prüfen (Sichtprüfung nach UVV)
- Mindestwarteintervalle und -bedingungen gemäß Betriebsanleitungen und Normen beachten
Worauf legen unsere Kunden beim Hebelzugs HHZ besonders Wert?
- Präzise und sichere Hubsteuerung dank Freilauf und Sicherheitsbremse
- Langlebigkeit durch hochwertige, wartungsfreundliche Bauweise
- Anpassungsfähigkeit bei Hubhöhe und Lastkraft für verschiedene Einsätze
Sie benötigen einen Hebelzug mit zusätzlicher Überlastsicherung (Durchrutschkupplung) oder eine Tragfähigkeit von bis zu 9 t?
Hierfür haben wir den Handhebelzug bravo von Tractel im Lieferprogramm.
Optionen
Lieferumfang
- Hebelzug - HHZ
- Betriebsanleitung
- EG-Konformitätserklärung

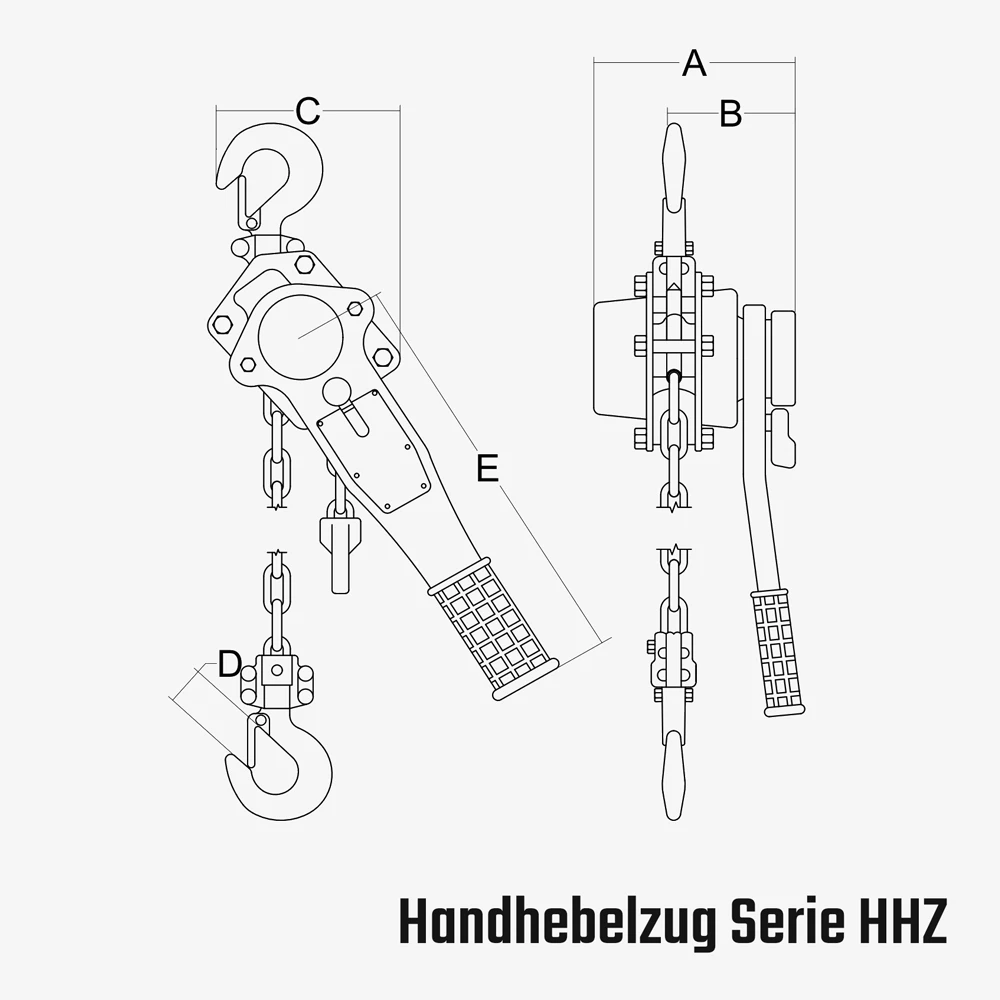

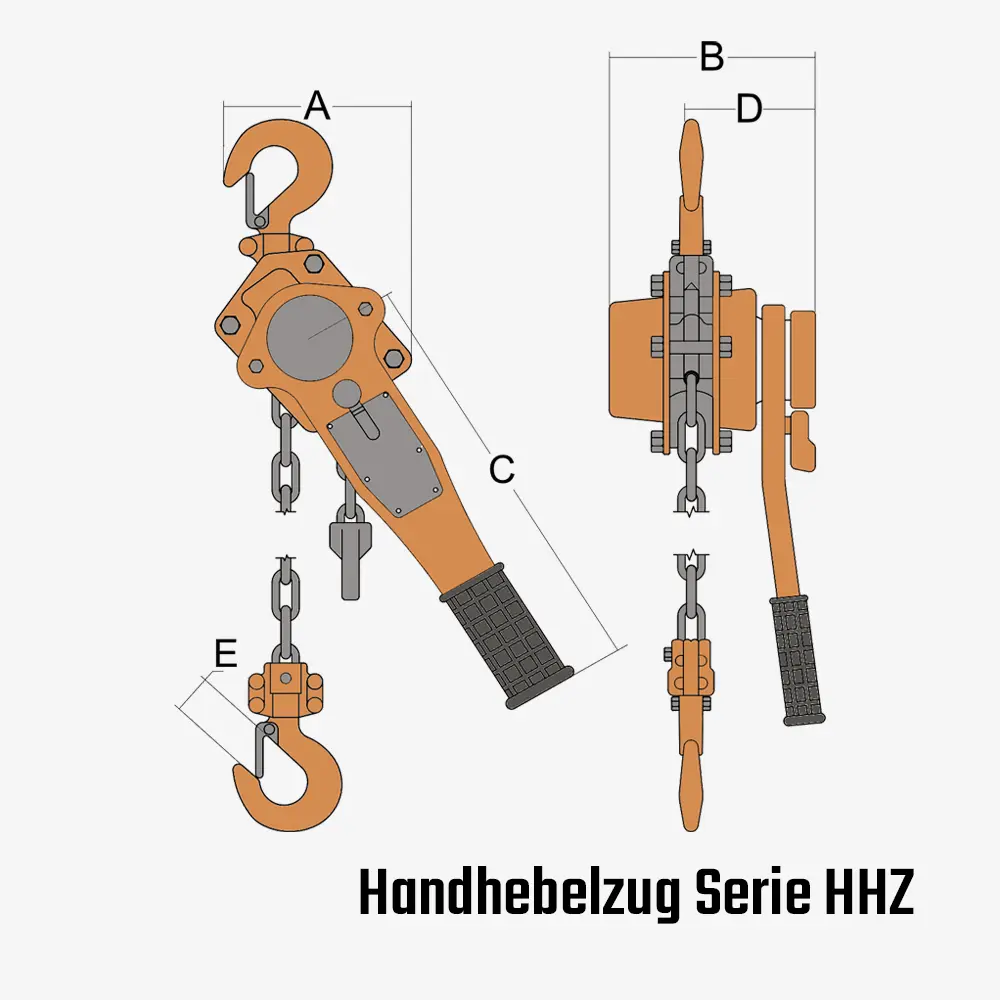

Variante HHZ-0,75-1,5
| C: | 280 [mm] |
|---|---|
| Eigengewicht: | 6,36 [kg] |
| Tragfähigkeit: | 750 [kg] |
| Material: | Edelstahl |
| Hubhöhe: | 1.500 [mm] |
| Oberfläche: | orange, lackiert |
| A: | 136 [mm] |
| B: | 148 [mm] |
| D: | 90 [mm] |
| E: | 35 [mm] |

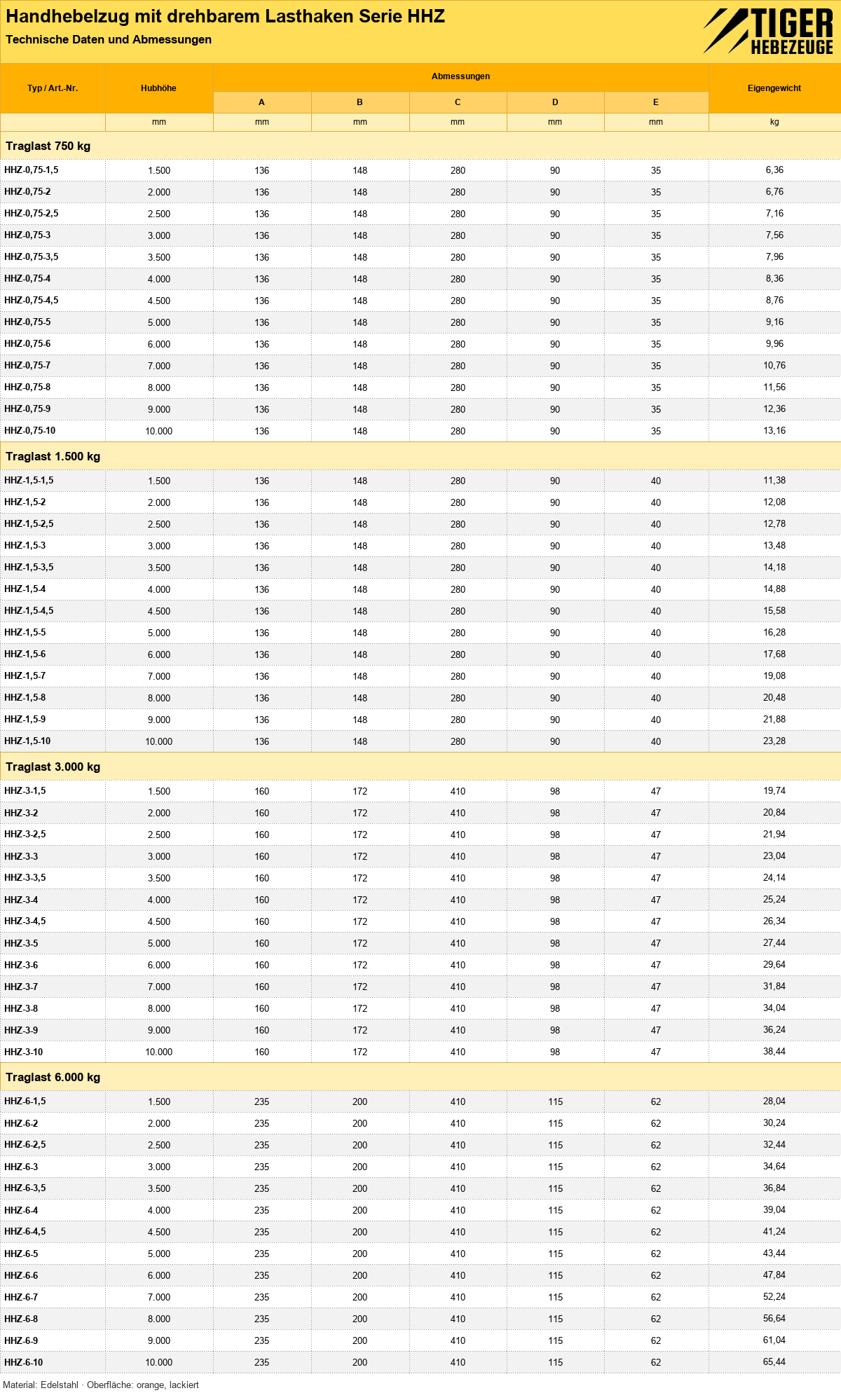

| Produktnummer | Hubhöhe | Tragfähigkeit | Preis | |
|---|---|---|---|---|
| HHZ-0,75-1,5 | 1.500 [mm] | 750 [kg] | 126,00 € | Übernehmen |
| HHZ-0,75-10 | 10.000 [mm] | 750 [kg] | 239,00 € | Übernehmen |
| HHZ-0,75-2 | 2.000 [mm] | 750 [kg] | 132,00 € | Übernehmen |
| HHZ-0,75-2,5 | 2.500 [mm] | 750 [kg] | 139,00 € | Übernehmen |
| HHZ-0,75-3 | 3.000 [mm] | 750 [kg] | 146,00 € | Übernehmen |
| HHZ-0,75-3,5 | 3.500 [mm] | 750 [kg] | 152,00 € | Übernehmen |
| HHZ-0,75-4 | 4.000 [mm] | 750 [kg] | 159,00 € | Übernehmen |
| HHZ-0,75-4,5 | 4.500 [mm] | 750 [kg] | 166,00 € | Übernehmen |
| HHZ-0,75-5 | 5.000 [mm] | 750 [kg] | 172,00 € | Übernehmen |
| HHZ-0,75-6 | 6.000 [mm] | 750 [kg] | 186,00 € | Übernehmen |
| HHZ-0,75-7 | 7.000 [mm] | 750 [kg] | 199,00 € | Übernehmen |
| HHZ-0,75-8 | 8.000 [mm] | 750 [kg] | 212,00 € | Übernehmen |
| HHZ-0,75-9 | 9.000 [mm] | 750 [kg] | 225,00 € | Übernehmen |
| HHZ-1,5-1,5 | 1.500 [mm] | 1.500 [kg] | 175,00 € | Übernehmen |
| HHZ-1,5-10 | 10.000 [mm] | 1.500 [kg] | 300,00 € | Übernehmen |
| HHZ-1,5-2 | 2.000 [mm] | 1.500 [kg] | 185,00 € | Übernehmen |
| HHZ-1,5-2,5 | 2.500 [mm] | 1.500 [kg] | 195,00 € | Übernehmen |
| HHZ-1,5-3 | 3.000 [mm] | 1.500 [kg] | 205,00 € | Übernehmen |
| HHZ-1,5-3,5 | 3.500 [mm] | 1.500 [kg] | 214,00 € | Übernehmen |
| HHZ-1,5-4 | 4.000 [mm] | 1.500 [kg] | 224,00 € | Übernehmen |
| HHZ-1,5-4,5 | 4.500 [mm] | 1.500 [kg] | 234,00 € | Übernehmen |
| HHZ-1,5-5 | 5.000 [mm] | 1.500 [kg] | 244,00 € | Übernehmen |
| HHZ-1,5-6 | 6.000 [mm] | 1.500 [kg] | 263,00 € | Übernehmen |
| HHZ-1,5-7 | 7.000 [mm] | 1.500 [kg] | 282,00 € | Übernehmen |
| HHZ-1,5-8 | 8.000 [mm] | 1.500 [kg] | 302,00 € | Übernehmen |
| HHZ-1,5-9 | 9.000 [mm] | 1.500 [kg] | 321,00 € | Übernehmen |
| HHZ-3-1,5 | 1.500 [mm] | 3.000 [kg] | 287,00 € | Übernehmen |
| HHZ-3-10 | 10.000 [mm] | 3.000 [kg] | 553,00 € | Übernehmen |
| HHZ-3-2 | 2.000 [mm] | 3.000 [kg] | 303,00 € | Übernehmen |
| HHZ-3-2,5 | 2.500 [mm] | 3.000 [kg] | 319,00 € | Übernehmen |
| HHZ-3-3 | 3.000 [mm] | 3.000 [kg] | 334,00 € | Übernehmen |
| HHZ-3-3,5 | 3.500 [mm] | 3.000 [kg] | 350,00 € | Übernehmen |
| HHZ-3-4 | 4.000 [mm] | 3.000 [kg] | 365,00 € | Übernehmen |
| HHZ-3-4,5 | 4.500 [mm] | 3.000 [kg] | 381,00 € | Übernehmen |
| HHZ-3-5 | 5.000 [mm] | 3.000 [kg] | 397,00 € | Übernehmen |
| HHZ-3-6 | 6.000 [mm] | 3.000 [kg] | 428,00 € | Übernehmen |
| HHZ-3-7 | 7.000 [mm] | 3.000 [kg] | 459,00 € | Übernehmen |
| HHZ-3-8 | 8.000 [mm] | 3.000 [kg] | 490,00 € | Übernehmen |
| HHZ-3-9 | 9.000 [mm] | 3.000 [kg] | 522,00 € | Übernehmen |
| HHZ-6-1,5 | 1.500 [mm] | 6.000 [kg] | 465,00 € | Übernehmen |
| HHZ-6-10 | 10.000 [mm] | 6.000 [kg] | 1.159,00 € | Übernehmen |
| HHZ-6-2 | 2.000 [mm] | 6.000 [kg] | 657,00 € | Übernehmen |
| HHZ-6-2,5 | 2.500 [mm] | 6.000 [kg] | 688,00 € | Übernehmen |
| HHZ-6-3 | 3.000 [mm] | 6.000 [kg] | 719,00 € | Übernehmen |
| HHZ-6-3,5 | 3.500 [mm] | 6.000 [kg] | 751,00 € | Übernehmen |
| HHZ-6-4 | 4.000 [mm] | 6.000 [kg] | 782,00 € | Übernehmen |
| HHZ-6-4,5 | 4.500 [mm] | 6.000 [kg] | 813,00 € | Übernehmen |
| HHZ-6-5 | 5.000 [mm] | 6.000 [kg] | 844,00 € | Übernehmen |
| HHZ-6-6 | 6.000 [mm] | 6.000 [kg] | 907,00 € | Übernehmen |
| HHZ-6-7 | 7.000 [mm] | 6.000 [kg] | 969,00 € | Übernehmen |
| HHZ-6-8 | 8.000 [mm] | 6.000 [kg] | 1.032,00 € | Übernehmen |
| HHZ-6-9 | 9.000 [mm] | 6.000 [kg] | 1.096,00 € | Übernehmen |
