Container-Transportfahrwerke - Schwerlastfahrwerke für ISO-Container TH: 110 + 180 mm

Container-Transportfahrwerke ECO-Skate® ISO-CON mit PU-Rollen zum Transport von ISO-Container (Überseecontainer)

Produktmerkmale

  • Industriequalität “Made in Germany”
  • Für die 4-Punkt-Lastauflage beim Container-Transport
  • Traglast im Set bis 64.000 kg
  • Mit Deichsel und Verbindungsstange
  • Wahlweise mit Twist-Lock-System (TLS) oder Containerkegel
  • Mit hochwertigen Polyurethanrollen (PU-Rollen)
  • Fahrwerkhöhen: IC-Typen: 110 mm | ICX-Typen: 180 mm
  • Oberflächen: pulverbeschichtet und verzinkt

Produktbeschreibung

Container-Transportfahrwerke ECO-Skate® ISO-CON mit PU-Rollen zum Transport von ISO-Container (Überseecontainer)

Die ECO-Skate Transportfahrwerke sind ideal geeignet für den schnellen ISO-Containertransport.
Mit unseren ISO-Container-Rollen lassen sich ISO-Seecontainer auf ebenen Böden besonders leichtgängig verfahren.
Beide ECO-Skate Containerfahrwerk-Systeme (24 + 32 t) sind mit hochwertigen Polyurethanrollen (PU) ausgestattet.

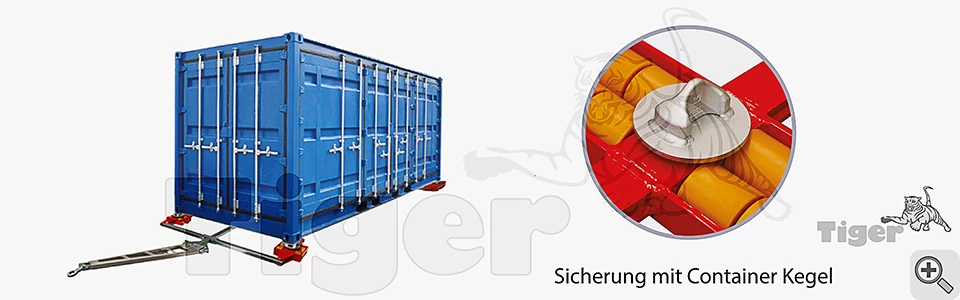

Bei den ECO-Skate ISO-CON Containerfahrwerken mit der Rollengröße von Ø 85 mm verhindern die Containerkegel ein Abrutschen des Containers.
Bei den größeren ECO-Skate Containertransportfahrwerken mit der Rollengröße von Ø 140 mm wird das Abrutschen mit einer Containerverriegelung (TLS) kraftschlüssig gesichert.

Und das Beste: Diese Fahrwerke lassen sich auch für Sondermaße kundenspezifisch anpassen. Fragen Sie hierfür einfach an!

Transport-Fahrwerksteile

  • Vorderes, lenkbares Fahrwerksteil: Typen mit ...-L am Ende
  • Hinteres, verstellbares Fahrwerksteil: Typen mit ...-S am Ende

Optionen

Für dieses Produkt bieten wir derzeit keine Optionen an.

Lieferumfang

  • Schwerlast-Transportfahrwerk ECO-Skate® ISO-CON
  • Gedruckte Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante IC60S

Traglast: 6.000 [kg]
Abmessung (L x B x H): 291 x 2.500 x 110/162 [mm]
Abstand Kegelmitte: 2.260 [mm]
Anz. Rollen: 2 x 4
Auflagefläche: 120 x 220 + Kegel [mm]
Eigengewicht: 34,5 [kg]
Fahrwerk-Ausführung: hinteres Fahrwerk, starr
Oberfläche: RAL 3000 (Feuerrot) pulverbeschichtet
Rollengröße (Ø x B): 85 x 87 [mm]
Transporthöhe: 110 / 162 [mm]
Transporthöhe ohne / mit Aufsatz: 110 / 162 [mm]
Verriegelung per: Containerkegel
Produktnummer Fahrwerk-Ausführung Traglast Verriegelung per Preis
IC120D vorderes Fahrwerk inkl. Deichsel 12.000 [kg] Containerkegel 2.575,00 € Übernehmen
IC120S hinteres Fahrwerk, starr 12.000 [kg] Containerkegel 1.350,00 € Übernehmen
IC60D vorderes Fahrwerk inkl. Deichsel 6.000 [kg] Containerkegel 1.580,00 € Übernehmen
IC60S hinteres Fahrwerk, starr 6.000 [kg] Containerkegel 910,00 € Übernehmen
ICX16D vorderes Fahrwerk inkl. Deichsel 16.000 [kg] TwistLock (TLS) 4.948,00 € Übernehmen
ICX16S hinteres Fahrwerk, starr 16.000 [kg] TwistLock (TLS) 2.403,00 € Übernehmen
ICX32D vorderes Fahrwerk inkl. Deichsel 32.000 [kg] TwistLock (TLS) 5.733,00 € Übernehmen
ICX32S hinteres Fahrwerk, starr 32.000 [kg] TwistLock (TLS) 3.111,00 € Übernehmen

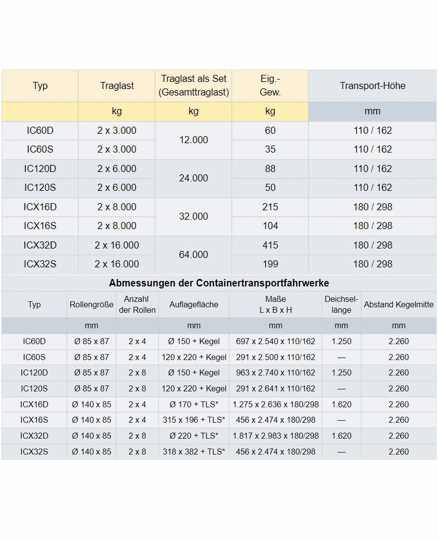

Varianten – Übersicht

Set 1:
Fahrwerk-Kombination für 12.000 kg Traglast

Lenkbares Fahrwerk IC60D
Starres Fahrwerk IC60S
Sicherung per Container-Kegel

Set 2:
Fahrwerk-Kombination für 24.000 kg Traglast

Lenkbares Fahrwerk IC120D
Starres Fahrwerk IC120S
Sicherung per Container-Kegel

Set 3:
Fahrwerk-Kombination für 32.000 kg Traglast

Lenkbares Fahrwerk iCX16D
Starres Fahrwerk iCX16S
Sicherung per Twist-Lock-System (TLS)

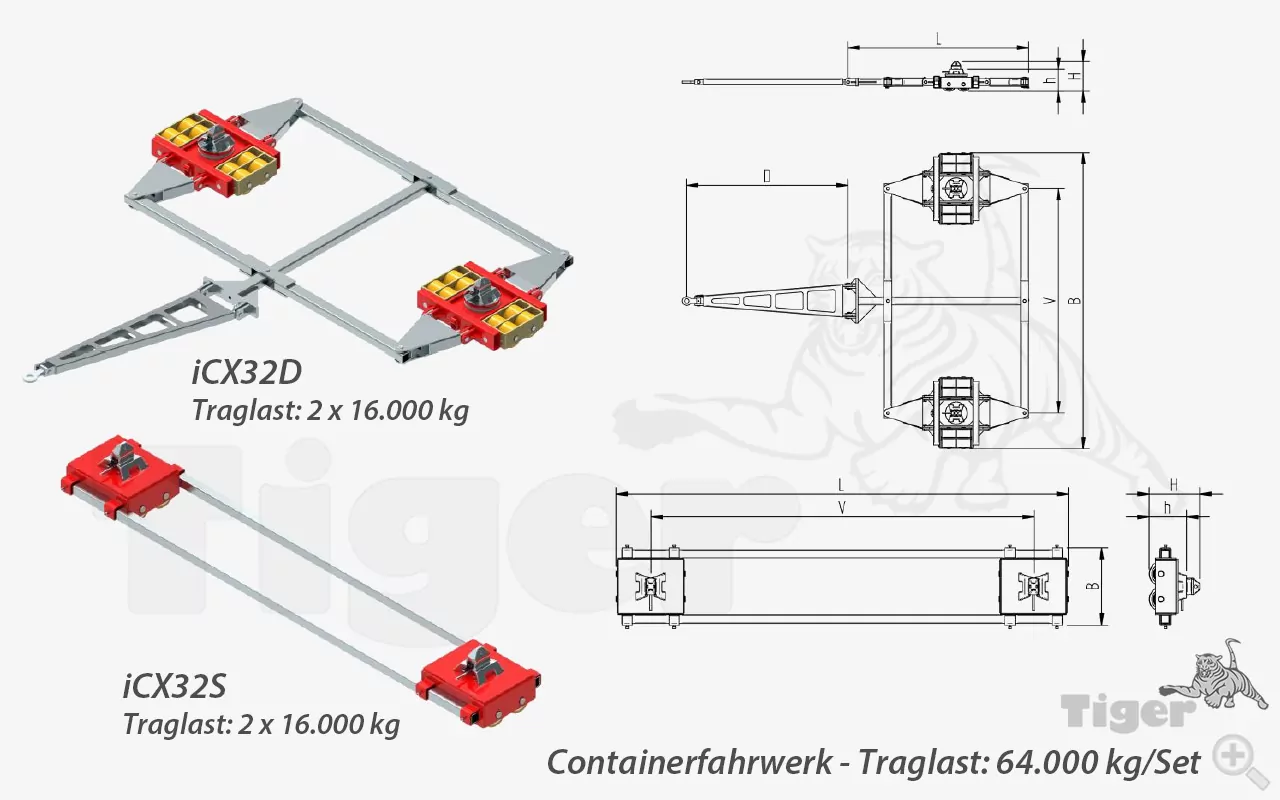

Set 4:
Fahrwerk-Kombination für 64.000 kg Traglast

Lenkbares Fahrwerk iCX32D
Starres Fahrwerk iCX32S
Sicherung per Twist-Lock-System (TLS)

DIE CONTAINERFAHRWERKE SERIE ISO-CON IM DETAIL UND EINSATZ

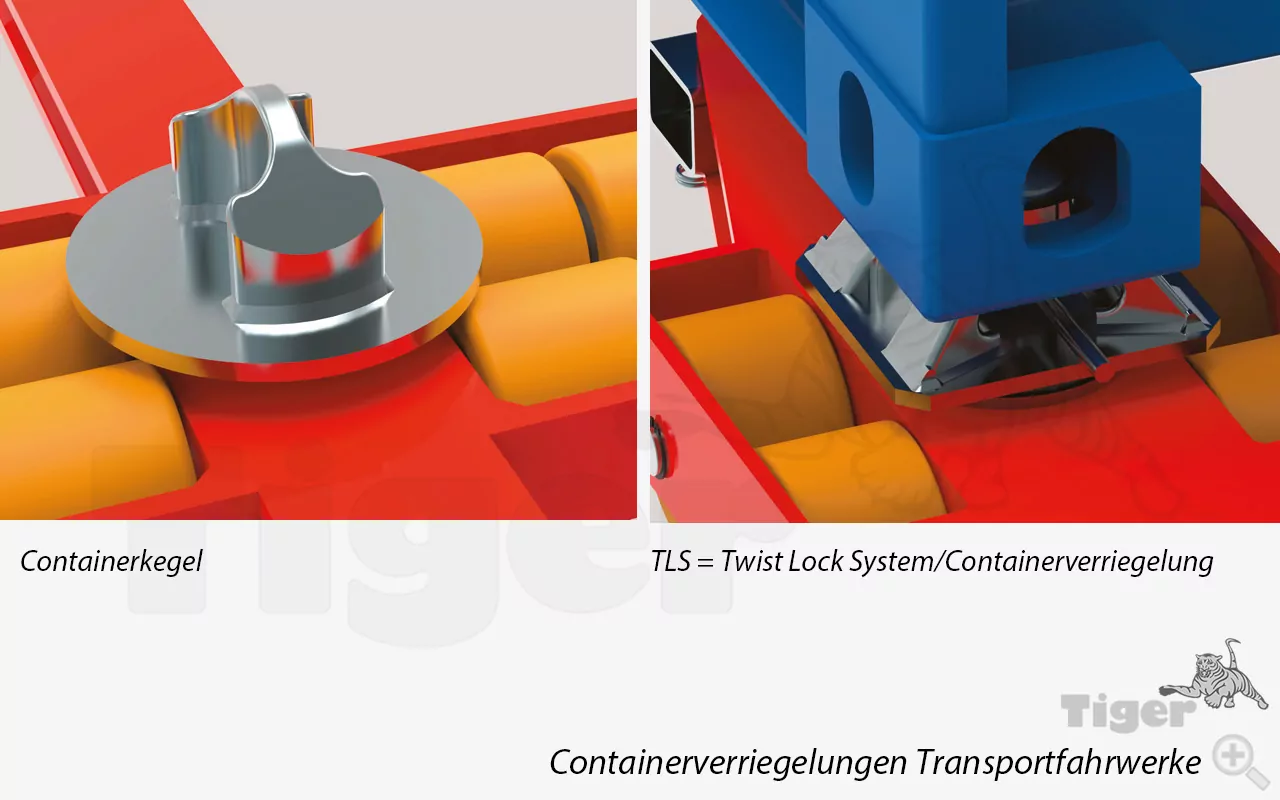

Sicherung mit Container-Kegel oder (TLS) Twist Lock System/Containerverriegelung

Bei den ECO-Skate ISO-CON Containerfahrwerken mit der Rollengröße von Ø85 mm verhindern die Containerkegel ein Abrutschen des Containers. Bei den größeren ECO-Skate Containertransportfahrwerken mit der Rollengröße von Ø140 mm wird das Abrutschen mit einer Containerverriegelung (TLS) kraftschlüssig gesichert.

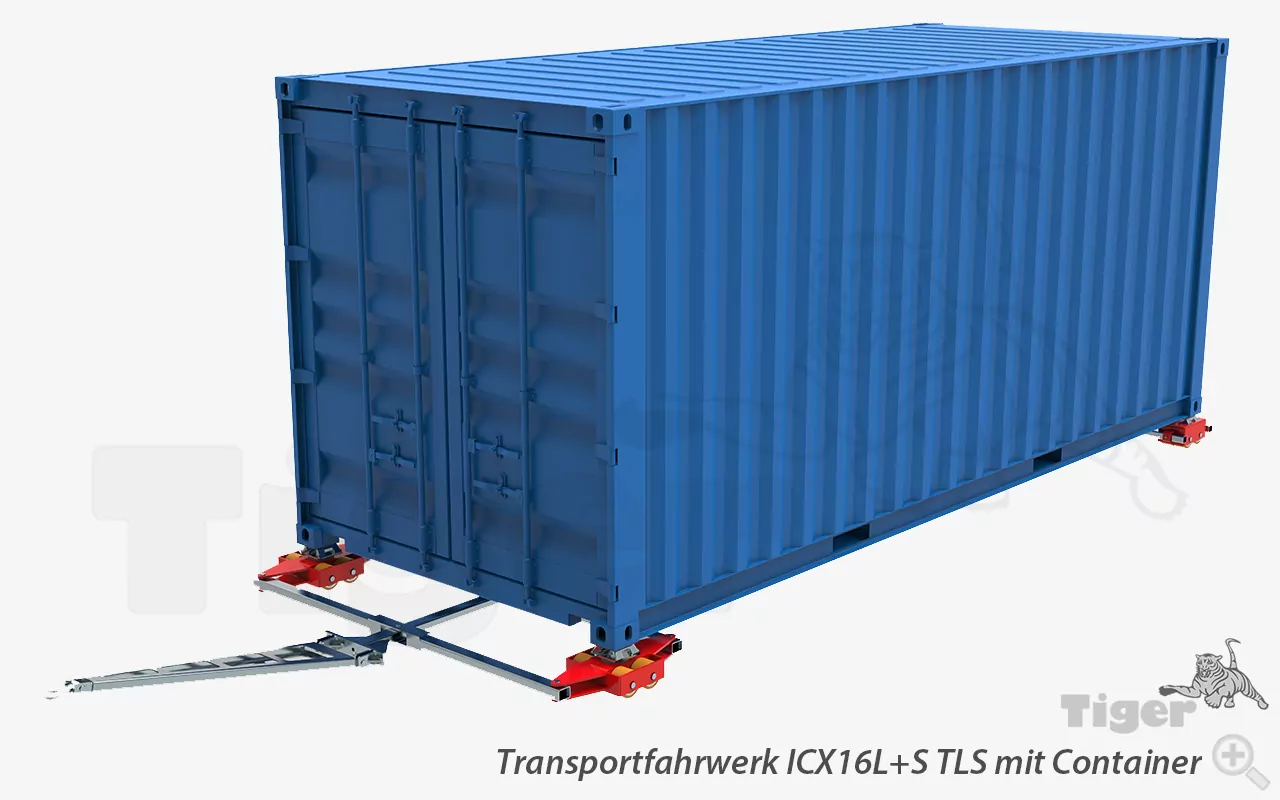

Anwendungsbeispiel

Für den Transport von Übersee ISO-Containern bieten wir Containertransportfahrwerke für eine 24 t oder 32 t Gesamttraglast an. Der Container wird auf das lenkbare und feste Fahrwerksteil aufgesetzt und verriegelt. Die Sicherung erfolgt mit einem Container-Kegel oder durch verriegelbare Drehverschlüsse, das sogenannte Twist Lock System – Containerverriegelung (TLS).

Produkt-Features der Transportfahrwerke Serie ISO-CON

Deichsel und Verbindungsstange
Die lenkbaren Schwerlast-Transportfahrwerke (vorderes Fahrwerkteil) der ISO-CON Serie sind serienmäßig mit Deichsel zum Anhängen an ein Zuggerät ausgestattet.
Die Verbindungsstangen werden mit der optimalen Länge für den Containereckenabstand ausgeliefert.

Polyurethanrollen (PU)
Die Fahrwerke sind serienmäßig mit hochwertigen Polyurethanrollen ausgestattet, die auch einzeln bestellt werden können. Varianten mit Nylonrollen (NY) auf Anfrage.

Sonderbreiten
Aufnahmen können iniduell je nach Bedarf gefertigt bzw. angepasst werden.

Für eine 4-Punkt-Auflage werden immer 2 Fahrwerkteile benötigt. Bitte achten Sie bei Ihrer Bestellung darauf, ein vorderes und ein hinteres Fahrwerkteil gleicher Höhe auszuwählen!
