Anschlagwirbel in GK8 um 360 Grad drehbar, schraubbar

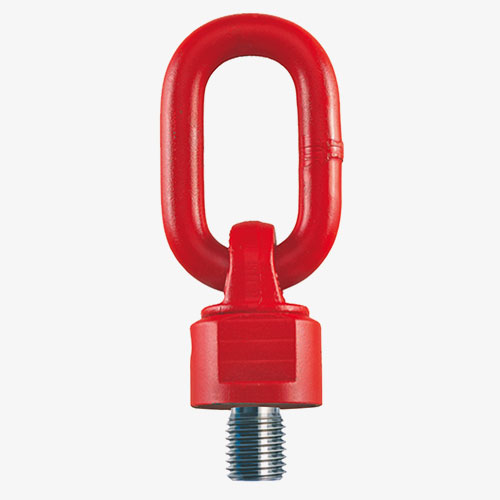

Anschlagwirbel als schraubbarer Anschlagpunkt TS-FS in GK8, drehbar und schwenkbar
Produktmerkmale
- Transportring als Anschlagwirbel, um 360° drehbar
- Öse um 180° selbstausrichtend schwenkbar
- Kugelgelagert für eine einfache Lastausrichtung
- In Güteklasse 8 (GK8 / Grade 80)
- H-Stempel vorhanden (H92)
- Sicherheitsfaktor 4 (in alle Richtungen der Traglast)
- Oberfläche: rot lackiert
Produktbeschreibung
Anschlagwirbel als schraubbarer Anschlagpunkt TS-FS in GK8, drehbar und schwenkbar
Der Anschlagwirbel TS-FS von Tiger Hebezeuge, ein hochwertiger Anschlagpunkt der Güteklasse 8 (GK8 / Grade 80), ist für industrielle Einkäufer eine optimale Lösung im Bereich der Hebetechnik. Er bietet eine beeindruckende Traglast zwischen 600 und 25.000 kg direkt und zwischen 300 und 15.000 kg bei 90°.
Die Serie TS-FS umfasst 25 Varianten. Der Anschlagwirbel TS-FS ist um 360° drehbar und verfügt über eine 180° selbstausrichtende Öse, was eine einfache Lastausrichtung ermöglicht.
Dieser Anschlagpunkt ist nicht für Dauerdrehbewegungen unter Last geeignet!
Der Transportring TS-FS ist kugelgelagert und die Oberfläche ist rot lackiert. Diese Eigenschaften machen den Anschlagwirbel TS-FS zu einer vielseitigen und sicheren Wahl für Einkäufer in der Industrie, die nach zuverlässigen und robusten Anschlagpunkten suchen.
Was ist ein H-Stempel?
Ein H‑Stempel kennzeichnet meist Anschlagketten der Güteklasse 8 (oder Hebezeugketten G 6) aus hochfestem Stahl – er signalisiert, dass das Produkt Herstellerprüfungen bestanden hat und bestimmte Normen (z. B. DIN EN 818‑2) erfüllt.
-
Der H-Stempel ist eine Kennzeichnung, die z. B. bei der UVV-Prüfung (Unfallverhütungsvorschrift) oder der Betriebsmittelprüfung von Arbeitsmitteln wie Hebezeugen, Anschlagmitteln, Krananlagen usw. verwendet wird.
-
Nach bestandener Hauptprüfung wird ein H-Stempel (meist als Plakette oder Aufdruck) seitens des Herstellers angebracht, der belegt, dass die Prüfung erfolgreich durchgeführt und bestanden wurde.
Optionen
Lieferumfang
Sicherheitshinweis
Dieser Anschlagpunkt ist nicht für Dauerdrehbewegungen unter Last geeignet!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

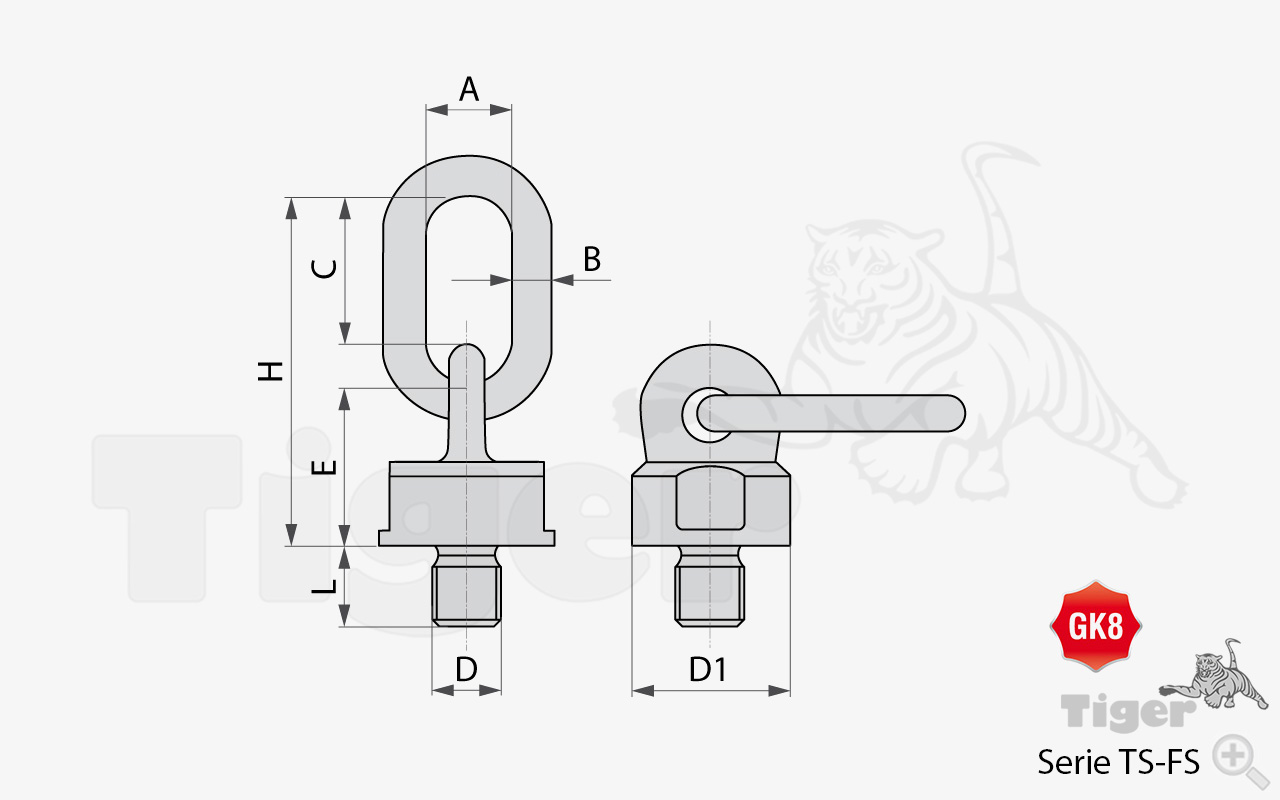

Variante TS-FS-0,5-M12x18
| C: | 46 [mm] |
|---|---|
| Eigengewicht: | 0,5 [kg] |
| Gewindelänge (L): | 18 [mm] |
| ØD1: | 38 [mm] |
| SW: | 30 [mm] |
| Traglast (direkt): | 1.000 [kg] |
| Material: | Stahl |
| Gewinde (Ø x L): | M12x18 [mm] |
| Traglast (90°): | 500 [kg] |
| Güteklasse: | GK8 |
| Oberfläche: | RAL 3000 (Feuerrot) lackiert |
| A: | 30 [mm] |
| B: | 13 [mm] |
| E: | 50 [mm] |
| H: | 105 [mm] |
| Produktnummer | Gewinde (Ø x L) | Traglast (90°) | Traglast (direkt) | Preis | |
|---|---|---|---|---|---|
| TS-FS-0,3-M10x18 | M10x18 [mm] | 300 [kg] | 600 [kg] | 53,00 € | Übernehmen |
| TS-FS-0,5-M12x100 | M12x100 [mm] | 500 [kg] | 1.000 [kg] | 78,00 € | Übernehmen |
| TS-FS-0,5-M12x18 | M12x18 [mm] | 500 [kg] | 1.000 [kg] | 50,00 € | Übernehmen |
| TS-FS-0,5-M12x25 | M12x25 [mm] | 500 [kg] | 1.000 [kg] | 53,00 € | Übernehmen |
| TS-FS-0,5-M14x100 | M14x100 [mm] | 500 [kg] | 1.000 [kg] | 79,00 € | Übernehmen |
| TS-FS-0,5-M14x20 | M14x20 [mm] | 500 [kg] | 1.000 [kg] | 53,00 € | Übernehmen |
| TS-FS-1,12-M16x100 | M16x100 [mm] | 1.120 [kg] | 2.000 [kg] | 78,00 € | Übernehmen |
| TS-FS-1,12-M16x20 | M16x20 [mm] | 1.120 [kg] | 2.000 [kg] | 52,00 € | Übernehmen |
| TS-FS-1,12-M16x30 | M16x30 [mm] | 1.120 [kg] | 2.000 [kg] | 55,00 € | Übernehmen |
| TS-FS-1,12-M20x100 | M20x100 [mm] | 1.120 [kg] | 2.000 [kg] | 78,00 € | Übernehmen |
| TS-FS-1,12-M20x30 | M20x30 [mm] | 1.120 [kg] | 2.000 [kg] | 55,00 € | Übernehmen |
| TS-FS-1,12-M24x100 | M24x100 [mm] | 1.120 [kg] | 2.000 [kg] | 78,00 € | Übernehmen |
| TS-FS-1,12-M24x30 | M24x30 [mm] | 1.120 [kg] | 2.000 [kg] | 55,00 € | Übernehmen |
| TS-FS-10,0-M36x120 | M36x120 [mm] | 10.000 [kg] | 15.000 [kg] | 267,00 € | Übernehmen |
| TS-FS-10,0-M36x50 | M36x50 [mm] | 10.000 [kg] | 15.000 [kg] | 174,00 € | Übernehmen |
| TS-FS-10,0-M42x50 | M42x50 [mm] | 10.000 [kg] | 15.000 [kg] | 180,00 € | Übernehmen |
| TS-FS-10,0-M42x63 | M42x63 [mm] | 10.000 [kg] | 15.000 [kg] | 174,00 € | Übernehmen |
| TS-FS-10,0-M48x120 | M48x120 [mm] | 10.000 [kg] | 15.000 [kg] | 248,00 € | Übernehmen |
| TS-FS-15,0-M48x60 | M48x60 [mm] | 15.000 [kg] | 25.000 [kg] | 414,00 € | Übernehmen |
| TS-FS-15,0-M56x78 | M56x78 [mm] | 15.000 [kg] | 25.000 [kg] | 439,00 € | Übernehmen |
| TS-FS-15,0-M64x96 | M64x96 [mm] | 15.000 [kg] | 25.000 [kg] | 541,00 € | Übernehmen |
| TS-FS-2,0-M20x100 | M20x100 [mm] | 2.000 [kg] | 4.000 [kg] | 92,00 € | Übernehmen |
| TS-FS-2,0-M20x30 | M20x30 [mm] | 2.000 [kg] | 4.000 [kg] | 60,00 € | Übernehmen |
| TS-FS-2,0-M20x40 | M20x40 [mm] | 2.000 [kg] | 4.000 [kg] | 67,00 € | Übernehmen |
| TS-FS-2,0-M20x50 | M20x50 [mm] | 2.000 [kg] | 4.000 [kg] | 67,00 € | Übernehmen |
| TS-FS-2,0-M20x70 | M20x70 [mm] | 2.000 [kg] | 4.000 [kg] | 67,00 € | Übernehmen |
| TS-FS-25,0-M72x108 | M72x108 [mm] | 25.000 [kg] | 35.000 [kg] | 2.179,00 € | Übernehmen |
| TS-FS-3,15-M24x100 | M24x100 [mm] | 3.150 [kg] | 6.300 [kg] | 131,00 € | Übernehmen |
| TS-FS-3,15-M24x30 | M24x30 [mm] | 3.150 [kg] | 6.300 [kg] | 80,00 € | Übernehmen |
| TS-FS-3,15-M24x45 | M24x45 [mm] | 3.150 [kg] | 6.300 [kg] | 89,00 € | Übernehmen |
| TS-FS-3,15-M24x50 | M24x50 [mm] | 3.150 [kg] | 6.300 [kg] | 89,00 € | Übernehmen |
| TS-FS-3,15-M30x100 | M30x100 [mm] | 3.150 [kg] | 6.300 [kg] | 131,00 € | Übernehmen |
| TS-FS-3,15-M30x35 | M30x35 [mm] | 3.150 [kg] | 6.300 [kg] | 89,00 € | Übernehmen |
| TS-FS-30,0-M80x120 | M80x120 [mm] | 30.000 [kg] | 35.000 [kg] | 2.225,00 € | Übernehmen |
| TS-FS-35,0-M90x135 | M90x135 [mm] | 35.000 [kg] | 35.000 [kg] | 2.318,00 € | Übernehmen |
| TS-FS-5,3-M30x100 | M30x100 [mm] | 5.300 [kg] | 10.600 [kg] | 152,00 € | Übernehmen |
| TS-FS-5,3-M30x35 | M30x35 [mm] | 5.300 [kg] | 10.600 [kg] | 112,00 € | Übernehmen |
| TS-FS-5,3-M30x45 | M30x45 [mm] | 5.300 [kg] | 10.600 [kg] | 130,00 € | Übernehmen |
| TS-FS-5,3-M30x50 | M30x50 [mm] | 5.300 [kg] | 10.600 [kg] | 135,00 € | Übernehmen |
| TS-FS-8,0-M30x100 | M30x100 [mm] | 8.000 [kg] | 12.500 [kg] | 234,00 € | Übernehmen |
| TS-FS-8,0-M30x35 | M30x35 [mm] | 8.000 [kg] | 12.500 [kg] | 159,00 € | Übernehmen |
| TS-FS-8,0-M36x100 | M36x100 [mm] | 8.000 [kg] | 12.500 [kg] | 205,00 € | Übernehmen |
| TS-FS-8,0-M36x54 | M36x54 [mm] | 8.000 [kg] | 12.500 [kg] | 144,00 € | Übernehmen |
FAQ Häufig gestellte Fragen und Antworten zum Anschlagpunkt Serie TS-FS
Für welche Anwendungen sind Anschlagwirbel der Serie TS-FS geeignet?
Die Anschlagwirbel TS-FS werden als dreh- und schwenkbare Anschlagpunkte in der Industrie eingesetzt, insbesondere beim Lastenheben und -transport mit Kranen und Hebezeugen.
Ist der Anschlagwirbel TS-FS während der Belastung um 360° drehbar?
Ja, die Anschlagwirbel der Serie TS-FS sind auch unter Last um 360° drehbar, wodurch eine optimale Ausrichtung der Last möglich ist.
Welche Tragfähigkeiten werden durch die TS-FS Anschlagwirbel abgedeckt?
Die Tragfähigkeiten variieren je nach Ausführung und liegen im Bereich typischer Anschlagpunkte, die genauen Werte sind der jeweiligen Produktspezifikation zu entnehmen.
Welche Materialien und Festigkeitsklassen werden für die Serie TS-FS verwendet?
Die TS-FS-Serie besteht aus Stahl der Güteklasse 8 (GK8), der speziell für Hebe- und Anschlagmittel gemäß geltender Normen gefertigt wird.
Gibt es besondere Vorgaben zur Montage des TS-FS Anschlagwirbels?
Die Montage muss entsprechend den Herstellerangaben und den einschlägigen Normen erfolgen, eine vollständige Einschraubtiefe und geeignete Gegengewinde sind sicherzustellen.
Wie werden TS-FS Anschlagwirbel im Betrieb geprüft?
Vor jeder Verwendung sind die Anschlagwirbel visuell auf Verschleiß, Beschädigungen und freie Beweglichkeit zu kontrollieren. Regelmäßige Prüfungen nach BetrSichV und DGUV Regel 109-017 werden empfohlen.
Welche Normen sind für die Anschlagwirbel der Serie TS-FS relevant?
Die relevanten Normen umfassen unter anderem EN 1677 für Anschlagmittel sowie die Arbeitsschutz- und Unfallverhütungsvorschriften für Hebezeuge.
Sind TS-FS Anschlagwirbel für den dauerhaften Außeneinsatz geeignet?
Die Anschlagwirbel sind korrosionsgeschützt, ein zusätzlicher Schutz sowie regelmäßige Wartung werden jedoch bei permanentem Außeneinsatz empfohlen.
