Allzweckgetriebe mit Sicherheitskurbel, verzinkt

Verzinktes Allzweckgetriebe für den Handantrieb mit Handkurbel zum Drehen und Bewegen von Lasten

Produktmerkmale

  • Sehr robustes und solides Allzweckgetriebe
  • Sicherheitskurbel mit lastabhängiger Rücklaufsperre
  • Wartungsfrei
  • Alternativ auch ohne Rücklaufsperre erhältlich (z. B. zum Verschieben von Lasten)
  • Oberfläche: verzinkt

Produktbeschreibung

Allzweckgetriebe AZG für das Heben, Senken und Ziehen von Lasten

Das Haacon Allzweckgetriebe der Serie AZG ist ein handbetriebenes Getriebe zum Heben, Senken und Ziehen frei beweglicher Lasten. Die verzinkte Baureihe umfasst vier Ausführungen mit unterschiedlichen Abgangsdrehmomenten und Übersetzungen. Eine Sicherheitskurbel mit lastabhängiger Rücklaufsperre unterstützt das kontrollierte Bewegen und Halten der Last.

Die Serie ist für Anwendungen vorgesehen, bei denen die benötigte Getriebeausführung anhand konkreter Betriebswerte festgelegt werden kann. Abgangsdrehmoment, Übersetzung, Kurbeldruck und Eigengewicht sind dabei stets gemeinsam und typbezogen zu betrachten.


AZG-Ausführung passend auswählen

Zur Auswahl stehen Abgangsdrehmomente von 200, 600, 1.200 oder 1.800 Nm. Diesen sind Übersetzungen von 6,4:1, 18,5:1, 25,7:1 beziehungsweise 42,8:1 fest zugeordnet. Je nach Typ beträgt der Kurbeldruck 190 bis 320 N, das Eigengewicht liegt zwischen 8 und 24 kg.

  • Vier Typen: AZG-242-0,5, AZG-242-1,0, AZG-242-2,0 und AZG-242-3,0
  • Oberfläche: bei allen Ausführungen verzinkt
  • Konfigurationsmöglichkeiten: unter anderem andere Wellenlänge, Seiltrommeln, Kettenräder, Kettennüsse, Außenrahmenbedienung oder Kurbelwellenverlängerung

Entscheidend ist nicht ein einzelner Maximalwert, sondern die passende Kombination der technischen Daten für die vorgesehene Aufgabe.


Antrieb, Rücklaufsperre und Lieferumfang

Neben dem Betrieb per Hand ist ein motorischer Antrieb im Kurzzeitbetrieb möglich. Dabei darf die Eingangsdrehzahl maximal 100 U/min betragen. Für Anwendungen wie das Verschieben von Lasten wird alternativ auch eine Ausführung ohne Rücklaufsperre angeboten; sie ist unter den vier aufgeführten Typen jedoch nicht gesondert ausgewiesen.




Bedienung, Sicherheit und regelmäßige Prüfung

Zur Bedienung wird der Kurbelgriff um 90 Grad in Arbeitsstellung gebracht. Drehen im Uhrzeigersinn hebt die Last, Drehen gegen den Uhrzeigersinn senkt sie; beim Loslassen der Kurbel wird die Last in der erreichten Stellung gehalten. Bei Standardgetrieben muss die Last stets entgegengesetzt wirken, da ein Wechsel der Lastrichtung die Sperre wirkungslos macht.

Das Getriebe darf nur in technisch einwandfreiem Zustand und durch eingewiesenes Personal benutzt werden. Die zulässige Höchstlast darf nicht überschritten werden; Personenbeförderung und Arbeiten unter schwebender Last sind nicht erlaubt.

Die Lagerstellen besitzen wartungsfreie Gleitlager, dennoch ist mindestens einmal jährlich eine Prüfung durch einen Sachkundigen erforderlich. Die werkseitige Langzeitfettfüllung reicht bei normalem Gebrauch etwa fünf Jahre; bei hartem Einsatz sind im Abstand von zwei Jahren Verschleißkontrolle und neue Schmierung vorgesehen.

Optionen

  • Andere Wellenlänge
  • Mit einer oder mehreren Seiltrommeln
  • Mit Kettenrädern für Rollenketten
  • Mit Kettennüssen für Gliederketten
  • Mit Außenrahmenbedienung
  • Mit Kurbelwellenverlängerung

Lieferumfang

  • Allzweckgetriebe AZG, verzinkt
  • Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Allzweckgetriebe AZG - Wenn Handkraft kontrolliert am Abtrieb ankommen soll

Beim Heben, Senken oder Ziehen einer frei beweglichen Last entscheidet nicht allein das höchste verfügbare Drehmoment. Ebenso wichtig sind die dazugehörige Übersetzung, der Kurbeldruck und die Frage, wie sich die Last beim Unterbrechen der Kurbelbewegung verhält. Genau für diesen Auswahlprozess ist die Haacon-Serie AZG mit vier fest definierten Ausführungen aufgebaut.

Das AZG ist ein verzinktes Allzweckgetriebe für den Handantrieb. Es wird über eine Handkurbel betätigt und besitzt in den dargestellten Standardausführungen eine Sicherheitskurbel mit lastabhängiger Rücklaufsperre. Die Baureihe deckt Abgangsdrehmomente von 200 bis 1.800 Nm ab.


Handkurbel, Übersetzung und Rücklaufsperre im Zusammenspiel

Die Kurbelbewegung wird über das Getriebe an den Abtrieb übertragen. Jede der vier Baugrößen verbindet ein bestimmtes Abgangsdrehmoment mit einer fest zugeordneten Übersetzung. Deshalb sind 200 Nm und 6,4:1 ebenso als Einheit zu betrachten wie 1.800 Nm und 42,8:1.

Die Sicherheitskurbel übernimmt dabei nicht nur die Bedienung. Wird die Kurbel beim Heben oder Senken losgelassen, hält das Standardgetriebe die Last in der erreichten Stellung. Voraussetzung für diese Haltewirkung ist die vorgeschriebene Lastrichtung: Ändert sich die Wirkrichtung der Last an der Antriebswelle, wird die Sperre wirkungslos.

Für die Praxis bedeutet das: Die Getriebegröße wird anhand der technischen Aufgabe gewählt, während Einbausituation und Lastrichtung bereits bei der Auslegung berücksichtigt werden müssen. Zusätzliche Anbauten dürfen die Sicherheit des Getriebes nicht beeinträchtigen.

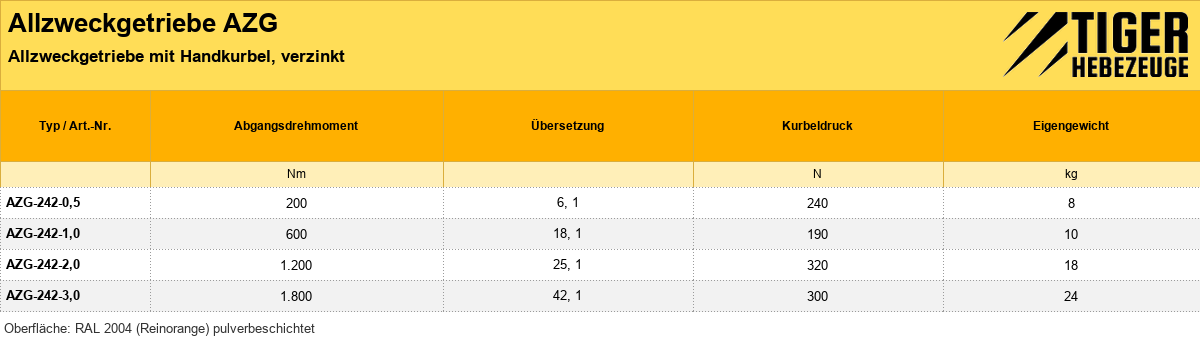

Vier Typen – und vier konkrete Wertekombinationen

Die Varianten unterscheiden sich nicht nur durch einen einzelnen Leistungswert. Zu jedem Typ gehören eine bestimmte Übersetzung, ein eigener Kurbeldruck und ein festes Eigengewicht. Ein Vergleich sollte daher immer über die vollständige Kombination erfolgen.

  • AZG-242-0,5: 200 Nm Abgangsdrehmoment, Übersetzung 6,4:1, Kurbeldruck 240 N, Eigengewicht 8 kg
  • AZG-242-1,0: 600 Nm Abgangsdrehmoment, Übersetzung 18,5:1, Kurbeldruck 190 N, Eigengewicht 10 kg
  • AZG-242-2,0: 1.200 Nm Abgangsdrehmoment, Übersetzung 25,7:1, Kurbeldruck 320 N, Eigengewicht 18 kg
  • AZG-242-3,0: 1.800 Nm Abgangsdrehmoment, Übersetzung 42,8:1, Kurbeldruck 300 N, Eigengewicht 24 kg

Der Kurbeldruck steigt innerhalb der Reihe nicht gleichmäßig mit dem Abgangsdrehmoment. So weist der Typ mit 600 Nm den niedrigsten angegebenen Wert von 190 N auf, während die 1.200-Nm-Ausführung mit 320 N den höchsten Kurbeldruck besitzt. Eine Auswahl allein nach Baugröße oder Drehmoment würde diesen Unterschied übersehen.

Alle vier gelisteten Ausführungen besitzen eine verzinkte Oberfläche. Als Konfigurationsmöglichkeiten sind eine andere Wellenlänge, eine oder mehrere Seiltrommeln, Kettenräder für Rollenketten, Kettennüsse für Gliederketten, eine Außenrahmenbedienung sowie eine Kurbelwellenverlängerung vorgesehen. Diese Optionen sind bei der Zusammenstellung zu berücksichtigen und nicht automatisch Bestandteil jeder Ausführung.


So wird das AZG von Hand bedient

Vor der Bedienung wird der Kurbelgriff um 90 Grad in seine Arbeitsstellung geschwenkt. Eine Drehung im Uhrzeigersinn hebt die Last; zum Senken wird die Handkurbel gegen den Uhrzeigersinn bewegt. Beim Loslassen bleibt die Last sowohl während des Hebens als auch während des Senkens in der erreichten Position gehalten.

Dieser Ablauf gilt innerhalb des bestimmungsgemäßen Einsatzes zum Heben, Senken und Ziehen frei beweglicher Lasten. Das Getriebe muss technisch einwandfrei sein und darf ausschließlich durch eingewiesenes Personal bedient werden. Festgestellte Schäden oder Mängel sind unverzüglich zu melden; bis zu ihrer Behebung darf das AZG nicht weiter eingesetzt werden.


Sicher arbeiten heißt auch, die Grenzen der Sperre zu kennen

Die lastabhängige Rücklaufsperre ersetzt keine korrekte Auslegung und keine sichere Arbeitsorganisation. Die am Typen- beziehungsweise Traglastschild angegebene Höchstlast darf nicht überschritten werden. Personen dürfen mit dem Getriebe nicht befördert werden, und der Aufenthalt beziehungsweise das Arbeiten unter einer schwebenden Last ist unzulässig.

Besondere Aufmerksamkeit verlangt die Lastrichtung. Bei den Standardgetrieben muss die Last stets in der vorgeschriebenen Gegenrichtung wirken; ein Richtungswechsel an der Antriebswelle hebt die Wirkung der Sperre auf und ist nicht erlaubt. Vor der ersten Verwendung sind deshalb die Betriebsanleitung sowie die für den Einsatzort geltenden Sicherheits- und Unfallverhütungsvorschriften zu berücksichtigen.

Auch Änderungen und zusätzliche Anbauten müssen so ausgeführt sein, dass sie die Sicherheit nicht beeinträchtigen. Die verfügbaren Konfigurationsoptionen sind daher immer im Zusammenhang mit der vorgesehenen Aufgabe und der Einbausituation zu betrachten.


Wartungsarme Lagerung entbindet nicht von Prüfung und Pflege

Die Lagerstellen des Getriebes sind mit wartungsfreien Gleitlagern ausgerüstet, und das Getriebe wird werkseitig mit Langzeitfett gefüllt. Bei normaler Verwendung ist diese Schmierung für etwa fünf Jahre ausreichend. Das bedeutet jedoch nicht, dass das gesamte Arbeitsmittel ohne Kontrolle oder Instandhaltung betrieben werden darf.

Abhängig von Einsatzbedingungen und betrieblichen Verhältnissen ist mindestens einmal jährlich eine Prüfung durch einen Sachkundigen erforderlich. Bei hartem Einsatz ist im Abstand von zwei Jahren vorgesehen, das Getriebe zu öffnen, stark verschlissene Teile auszutauschen und eine neue Fettfüllung einzubringen. Solche Arbeiten setzen die notwendige Fachkunde voraus.

Wird die Sicherheitskurbel beim Senken schwergängig, können einige Tropfen Öl in die Spalten der Kurbelnabe gegeben werden; die drehenden Teile des Kurbelgriffs lassen sich bei Bedarf leicht einfetten. Verschlissene Bremsringe und defekte Kurbeln dürfen ausschließlich werkseitig ausgetauscht beziehungsweise repariert werden. Eine Demontage der Kurbel ist nur im lastfreien Zustand zulässig.




FAQ - Häufige Fragen zur Auswahl und Verwendung

Welcher AZG-Typ passt zu meiner Aufgabe? Vergleichen Sie zunächst das erforderliche Abgangsdrehmoment mit den vier verfügbaren Stufen. Prüfen Sie danach die fest zugeordnete Übersetzung sowie Kurbeldruck und Eigengewicht der betreffenden Ausführung.

Was geschieht, wenn die Handkurbel losgelassen wird? Bei korrekter Lastrichtung hält das Standardgetriebe die Last in der erreichten Stellung. Bei einer Änderung der Lastrichtung wird die Sperre dagegen wirkungslos.

Ist das Allzweckgetriebe vollständig wartungsfrei? Die Gleitlager sind wartungsfrei und das Getriebe besitzt eine Langzeitfettfüllung. Trotzdem sind mindestens jährliche Sachkundigenprüfungen sowie je nach Beanspruchung Pflege-, Schmier- und Instandhaltungsmaßnahmen erforderlich.

Für welche Bewegungsaufgaben ist die Serie vorgesehen? Der bestimmungsgemäße Einsatz umfasst das Heben, Senken und Ziehen frei beweglicher Lasten. Eine Zuordnung zu bestimmten Branchen oder Lastgütern lässt sich daraus nicht pauschal ableiten.
