Abus Wandschwenkkran LW mit oder ohne Abus Elektrokettenzug GM, mit Laufkatze und Wandkonsole
Abus Wandschwenkkran LW mit elektrischem Kettenzug Abus GM für 400 Volt, Laufkatze und Wandkonsole Traglast: 125 [kg] - Typ LW-0125/2,0
Produktmerkmale
- Typ: LW-0125/4,0
- Traglast: 125 [kg]
- Ausladung Kran A: 4.000 [mm]
- Ausführung: mit Elektrokettenzug
- Abus Wandschwenkkran LW mit oder ohne 400V Abus Elektrokettenzug GM
- Mit Abus Rollkatze
- Mit Wandkonsole
- Mit Stromzuführung
- Zuverlässige Industriequalität aus Deutschland “Made in Germany”
- Leichte Bauweise (DIN 15018 H2/B2)
- Profilausleger aus Stahl-Hohlprofilen
- Ausführung nach UV- und VDE-Vorschriften sowie Maschinenschutzgesetz
- Hochwertiger Korrosionsschutz durch maschinelle Stahlkiesentrostung nach DIN 55928
- Stromzuführung zum Hebezeug und Netzanschlussschalter sind besonders geschützt und gegen Überlastung gesichert
- Oberfläche: RAL 1007 (Narzissengelb) lackiert (Einschichtlackierung)
Produktbeschreibung
ABUS Wandschwenkkran LW-0125/4,0 – 125 kg Traglast, 4.000 mm Ausladung, mit ABUS Elektrokettenzug GM (400 V)
Der ABUS Wandschwenkkran LW-0125/4,0 mit 125 kg Traglast und 4.000 mm Ausladung ist für Vormontageplätze, an denen leichte Baugruppen über mehrere Arbeitspositionen umgesetzt werden konzipiert. Die Ausführung umfasst den ABUS Elektrokettenzug ABUCompact GM für 400 V samt leichtgängigem Handfahrwerk.
Bei 4.000 mm Ausladung kann der Ausleger weiter in einen wandnahen Montagebereich hineinreichen; die zulässige Last bleibt auf 125 kg begrenzt. So können etwa leichte Gehäuseteile zwischen Vormontage, Prüfung und Ablage bereitgestellt werden, sofern ihre Masse innerhalb der Traglast liegt.
- Artikelnummer: LW-0125/4,0
- Traglast: 125 kg
- Ausladung: 4.000 mm (4,0 m)
- Ausführung: mit ABUS Elektrokettenzug GM (400 V)
- Nomineller Schwenkbereich: 180°
- Fahrwerk und Befestigung: Handfahrwerk und Wandkonsole
Mit der mittleren Ausladung werden mehrere Arbeitsplätze entlang einer Hallenwand erreichbar. Der Profilausleger aus robustem Stahl-Hohlprofil und das leichtgängige Katzfahrwerk unterstützen die Handhabung im wandnahen Arbeitsbereich.
Elektrisches Heben mit ABUS GM: Bei leichten Teilen unterstützt der elektrische Hub das kontrollierte Aufnehmen und Absetzen, ohne dass der Bediener die Last manuell heben muss. Die ABUCompact-GM-Baureihe ermöglicht feinfühlige Hubbewegungen. Die Katze wird entlang des Auslegers von Hand verfahren; auch das Schwenken des Krans erfolgt manuell.
Montage und Planung: Der Kran wird über die Wandkonsole an einer geeigneten Wand oder Stütze befestigt. Die Tragfähigkeit der vorhandenen Baukonstruktion sowie die Eignung des Befestigungssystems müssen vor der Montage fachgerecht geprüft werden; je nach Einbausituation kann der tatsächlich nutzbare Schwenkbereich von den nominellen 180° abweichen.
ABUS Wandschwenkkrane werden in Deutschland gefertigt. Zu Angebot oder Bestellung wird eine detaillierte Kranzeichnung bereitgestellt. Sonderausführungen und alternative Befestigungslösungen sind auf Anfrage möglich.
Optionen
Wir passen unsere Abus Wandschwenkkrane der Serie LW auch gerne an Ihre konkrete Hebesituation an.
Fragen Sie hierfür einfach durch Klick auf den unten Banner-Button 'Jetzt anfragen' an!
Lieferumfang
- Abus Wandschwenkkran LW
- Abus Elektrokettenzug GM für 400V (ausgenommen LW-OK-Typen!)
- Abus Handfahrwerk HFW
- Abus Stromzuführungs-Set
- Abus Wandkonsole zur Kranbefestigung
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung (Kranbuch)
- USB Speicherkarte mit Produkthandbüchern, Betriebsanleitungen, Ersatzteillisten und Schaltplänen
Sicherheitshinweis
Variante LW-0125/4,0

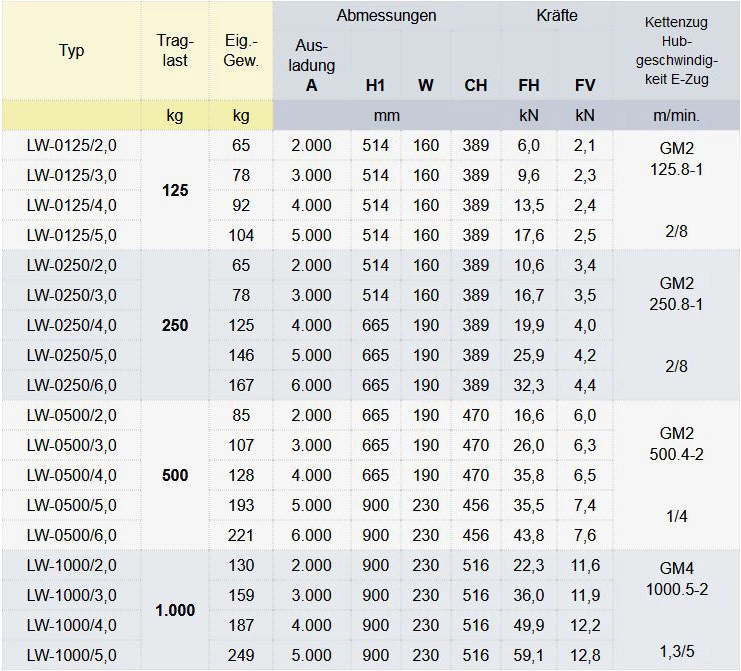

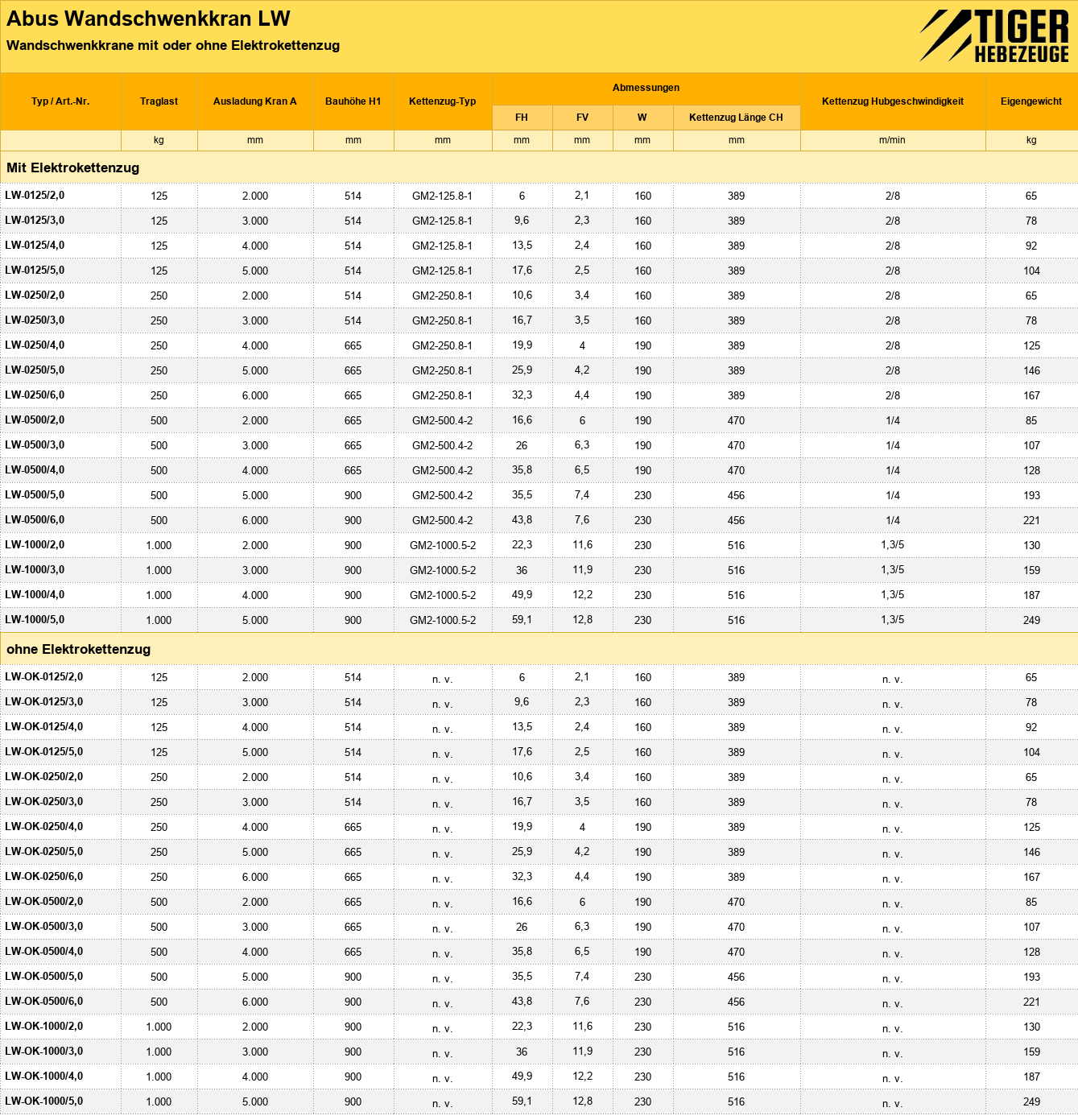

| Traglast: | 125 [kg] |
|---|---|
| Ausführung: | mit Elektrokettenzug |
| Bauhöhe H1: | 514 [mm] |
| Eigengewicht: | 92 [kg] |
| FH: | 13,5 [kN] |
| FV: | 2,4 [kN] |
| Kettenzug Hubgeschwindigkeit: | 2/8 [m/min] |
| Kettenzug Länge CH: | 389 [mm] |
| Kettenzug-Typ: | GM2-125.8-1 |
| Ausladung Kran A: | 4.000 [mm] |
| W: | 160 [mm] |

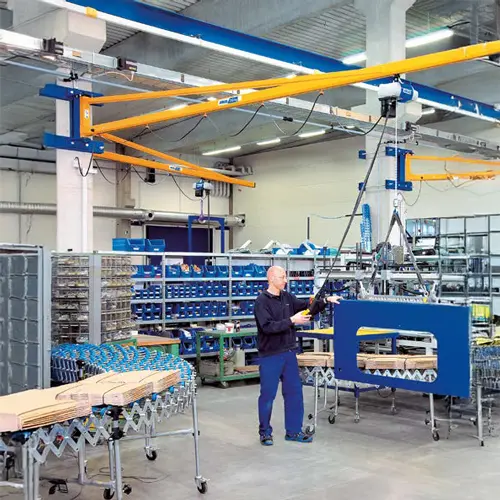

Abus Wandschwenkkran LW mit Elektro-Kettenzug ABUCompact GM2 im Einsatz
Der Wandschwenkkran LW unterstützt unauffällig und zuverlässig bei der manuellen Handhabung von leichteren Lasten. Dank seiner leichten und kompakten Bauweise lassen sich sowohl der Kran als auch die Last selbst bei großen Ausladungen schnell, präzise und kraftsparend führen. Dadurch leistet der Kran einen effektiven Beitrag zur täglichen Arbeit, wie etwa im Kommissionierbereich von Verpackungsmaschinen.
Die Befestigung des Wandschwenkkrans erfolgt in diesem Anwendungsfall über eine Umklammerung der Hallenstütze. Mithilfe spezieller Umklammerungskonsolen können auch große Stützenquerschnitte sicher umfasst und der Kran in der gewünschten Montagehöhe angebracht werden.

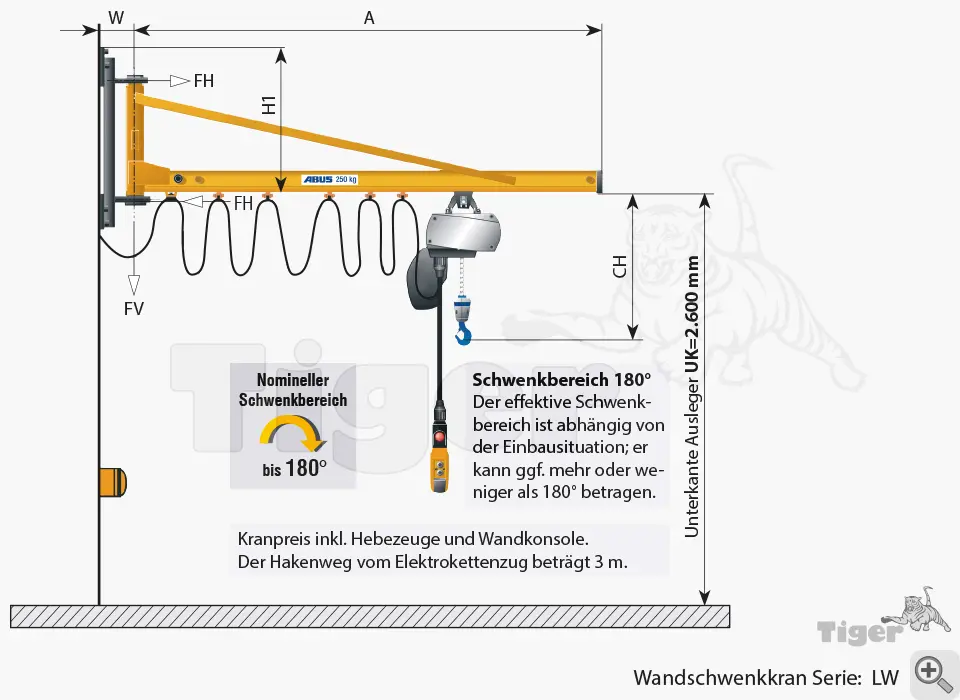

Abus Wandschwenkkran LW Lastendiagramm
Das Bild zeigt einen Abus Wandschwenkkran der Serie LW, ausgelegt für den Betrieb mit Elektrokettenzug, und stellt die wichtigsten konstruktiven Merkmale sowie ein Last-/Ausladungsdiagramm dar. Der Fokus liegt auf einer leichten, wirtschaftlichen Kranlösung für wandnahe Arbeitsbereiche.
Schwenkbereich
-
Nomineller Schwenkbereich: 180°
-
Der Kran deckt einen halbkreisförmigen Arbeitsbereich ab und ist ideal für Montageplätze, Maschinenbeschickung und Servicebereiche entlang von Wänden oder Stützen.
-
Ziel: einfache Integration, ergonomisches Arbeiten und geringer Wartungsaufwand.

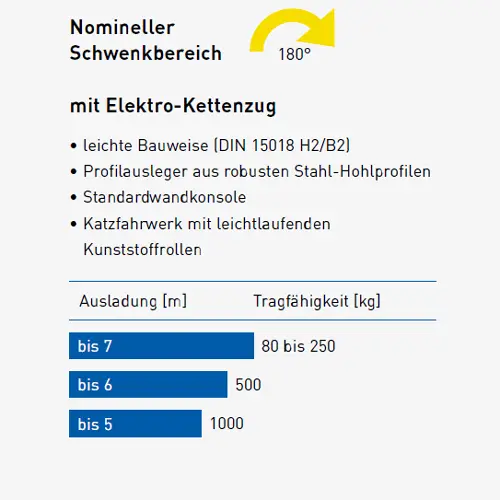

Ausladung und Tragfähigkeit (Lastdiagramm)
Das Diagramm zeigt die Tragfähigkeitsabstufung der LW-Serie:
-
Ausladung bis 7 m → 80 bis 250 kg
-
Ausladung bis 6 m → 500 kg
-
Ausladung bis 5 m → 1.000 kg
Mit kürzerer Ausladung steigt die maximal zulässige Tragfähigkeit, wodurch sich der Kran flexibel an unterschiedliche Einsatzanforderungen anpassen lässt.
WANDBEFESTIGUNG FÜR ABUS WANDSCHWENKKRANE
Befestigungsarten für Wandschwenkkrane
- Wandkonsole an Stahlstütze
- Umklammerungskonsole an Haltestütze
- Anschweißplatten an Haltestütze oder Wand
- Wandkonsole an Stahlbetonwand
Abus Wandschwenkkran-Befestigungen

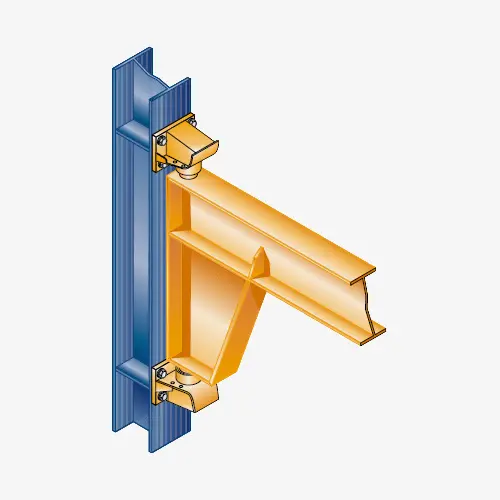

An Stahlstützen mittels Wandkonsolen/Wandlager
Die einfachste Art der Befestigung von Abus Wandschwenkkranen ist das Anschrauben an vorhandene Stahlstützen. Dafür müssen die Stützen statisch ausreichend dimensioniert sein (eventuell sind sie zu verstärken) und eine ausreichend breite Anschlussfläche aufweisen. Alle Abus Wandschwenkkrane bieten diese Befestigungsmöglichkeit mit dem Lieferumfang der Serienausstattung. Bei den Typen LW und LWX über die Wandkonsole, beim Typ VW durch direktes Anschrauben der beiden Wandlager.

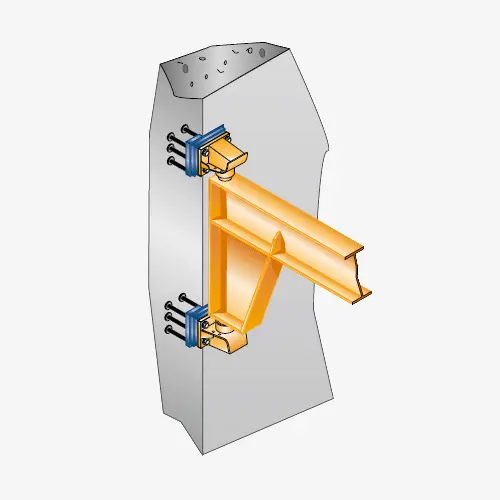

An Stahlbetonwänden oder -stützen mittels Anschweißplatten
Betonwände oder -stützen lassen sich durch Eingießen geeigneter Einbauplatten mit Rückverankerung als Unterkonstruktion für die Befestigung von Wandschwenkkranen über Anschweißplatten vorbereiten. Bei der Bauausführung ist darauf zu achten, dass die Einbauplatten exakt in der gleichen Ebene liegen und lotrechte Anschlussflächen bieten.
Die Anschweißplatten werden mit der Unterkonstruktion verschweißt. Die Wandkonsole bzw. die Wandlager des Kranes werden auf die Anschweißplatten geschraubt.
Abus liefert die Anschweißplatten mit den erforderlichen Befestigungsschrauben.

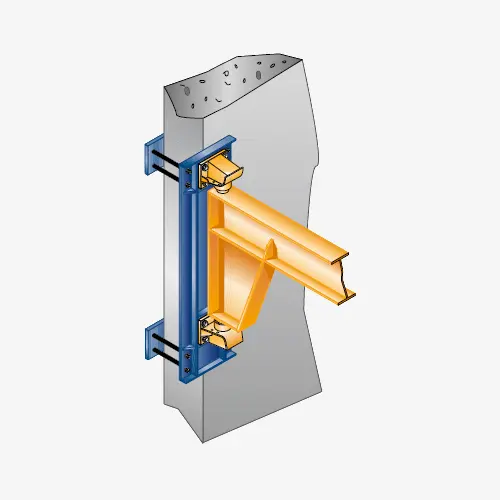

An Stahlbetonwänden mittels Wandkonsolen und Durchgangsankern
Eine Befestigung an ausreichend belastbaren Stahlbetonwänden erfolgt über Wandkonsolen. Bei den Typen LW und LWX ist die Wandkonsole Bestandteil des Lieferumfangs. Bei den Typen VW ist sie als Zusatzausstattung erhältlich. Die Wandkonsolen werden unter Verwendung von Zugankern und Gegenplatten an der Wand befestigt.
Der Lieferumfang von Abus beinhaltet die der Wanddicke angepassten Ankerstangen, die Gegenplatten und das erforderliche Befestigungsmaterial.

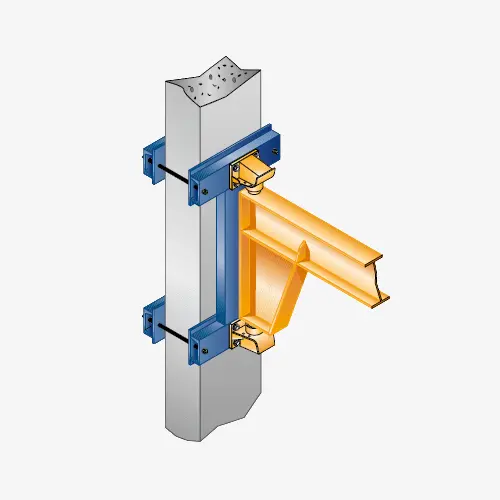

An Stahlbetonstützen über Umklammerungskonsolen
An statisch geeigneten, quadratischen oder rechteckigen Stahlbetonstützen, die frei umfassbar sind, lassen sich die Abus Wandschwenkkrane mittels Umklammerungskonsolen befestigen wenn die Stützen frei umfassbar sind. Über Gewindestangen werden die erforderlichen
Spannkräfte aufgebracht, um den Kran sicher an der Stütze in der gewünschten Höhe zu halten.

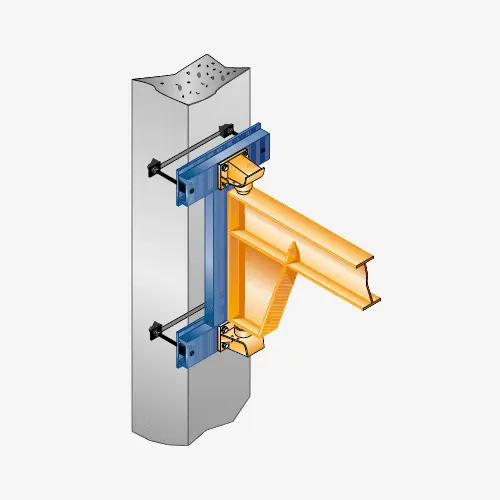

An Stahlbetonstützen über 3-seitige Stützenkonsole
An statisch geeigneten, quadratischen oder rechteckigen Stahlbetonstützen, die frei umfassbar sind, lassen sich Wandschwenkkrane mittels Umklammerungskonsolen befestigen über 3-seitige Stützenkonsole wenn die Stützen an der Rückseite nicht umfasst werden können. Für die Befestigung wird die Stütze an zwei Positionen horizontal mit einem Kernbohrgerät durchbohrt.
An Stahlstützen mittels Anschweißplatten
Anschweißplatten können auch direkt an Stahlstützen oder tragenden Stahlkonstruktionen angeschweißt werden, wenn
diese nicht durchbohrt werden sollen oder können. (ohne Abb.)
Zusatzausstattung für Abus Schwenkkrane
Verstellbare Schwenkanschläge
Funk-Fernbedienung ABURemote
Mit der RC-Funkfernbedienung ABUremote lassen sich sowohl die Schwenkbewegungen des Krans und die Steuerung des Kettenzuges einfach aus der Ferne bedienen.
3/N/PE-Anschlussstecker für Zusatzgerät
Mit diesem Adapter lassen sich externe Geräte integrieren. (Abb. zeigt den Einsatz mit einem Vakuumheber als Lastaufnahmemittel)
Hinweis:
Kombinationen verschiedener Zusatzausstattungen können sich unter Umständen ausschließen. Wir beraten Sie gerne!
Abus Elektro-Kettenzüge für Schwenkkrane
Kraftspender der Abus Schwenkkrane sind zum einen die Abus 400V Elektro-Kettenzüge ABUCompact. Frisches Design und ein überzeugendes technisches Konzept kennzeichnen die Hebezeuge der Abus Kettenzug Generation ABUCompact. Die Kettenzüge GM2, GM4, GM6 und GM8 bieten Ihnen bei 3 Ph / 400 V in Verbindung mit Schwenkkranen zuverlässige Kraftpakete für Tragfähigkeiten bis 4 t in besonders niedriger Bauart für optimale Raumausnutzung und mit Feinhub für behutsames Heben und Senken auch empfindlicher Güter. Der modulare Aufbau von Motor und Getriebe eröffnet die Plattform für ein umfangreiches Variantenangebot mit Hubgeschwindigkeiten bis zu 20 m / min oder FEM-Einstufungen bis 4m – zu überzeugenden Preisen.
Abgerundet wird die ABUCompact Baureihe durch den kleinen Abus 230V-Kettenzug Serie GMC. Mit stufenloser Hubgeschwindigkeit bei 125 oder 250 kg und anschlussfertiger Lieferung für die 230 V-Steckdose ist er der ideale Kettenzug für den flexiblen Einsatz zum Heben geringerer Lasten.
- Hinzu kommen Vorteile, die der Praktiker besonders zu schätzen weiß:
- minimierter Wartungsaufwand durch Bremsbeläge mit besonders hohen
- Standzeiten (im Normalfall 1 Mio. Volllastbremsungen bis zum ersten Nachstellen)
- Lebensdauerschmierung des Präzisionsgetriebes
- nachstellbare Rutschkupplung
- spezialgehärtete verschleißarme Kette
- Steckverbindungen für sichere Montage bzw. Revision
- und vieles mehr
