Ablagegestell für Tiger Container-Traversen
Ablagegestell für Tiger Container-Traversen Traglast: 900 [kg] - Typ AG-TA-SC-0,9-GT-05
Produktmerkmale
- Typ: AG-TA-SC-0,9-GT-05
- Traglast: 900 [kg]
- Ablagegestelle zum sicheren Ablegen von Tiger Containertraversen
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Ablagegestell Tiger Serie AGC zum Ablegen von Container-Traversen
Das TigerHebezeuge Ablagegestell der Serie AGC ist ein Zubehör für Tiger Container-Traversen der Serien TA-AC und TA-SC. Es dient dazu, dafür geeignete Traversen abzulegen, wenn diese nicht eingesetzt werden. Die Serie umfasst derzeit eine Ausführung aus Stahl mit 900 kg ausgewiesener Traglast und Einfahrtaschen für festgelegte Staplerzinken-Abmessungen. Zwei seitlich angeschweißte Kettenkästen nehmen die Anschlagketten hierbei sicher auf.
Das Gestell trägt die Typbezeichnung AG-TA-SC-0,9-GT-05 und besitzt ein Eigengewicht von 215 kg. Seine Oberfläche ist in RAL 1004 Goldgelb lackiert.
Auswahl nach Traverse und Staplerzinken
Vor der Auswahl ist zuerst zu prüfen, ob die vorgesehene Tiger Container-Traverse zur Ausführung AGC passt. Da die vorliegenden Typenlisten voneinander abweichen, sollte die Zuordnung nicht allein anhand einer allgemeinen Modellübersicht erfolgen. Ebenso müssen Zinkenquerschnitt und Innenabstand des eingesetzten Staplers mit den technischen Daten des Gestells übereinstimmen.
- Zinkenquerschnitte: 120 oder 130 × 40, 45, 50, 55 oder 60 mm
- Weitere Zinkenquerschnitte: 140 × 50 mm sowie 150 × 50, 60 oder 70 mm
- Staplerzinken-Innenabstand: 300 mm
- Traglast: 900 kg
Diese Werte sind besonders für die Abstimmung der Einfahrtaschen relevant. Auch das Eigengewicht von 215 kg sollte bei der betrieblichen Planung berücksichtigt werden.
Inbetriebnahme und Lieferumfang
Vor der ersten Inbetriebnahme sind die Sicherheitshinweise der Betriebsanleitung zu lesen und zu beachten. Das Ablagegestell darf nur im Rahmen der dort beschriebenen Vorgaben eingesetzt werden.
Optionen
Für unsere Tiger Ablagegestelle für Lastaufnahmemittel bieten wir auch Modifizierungen nach Ihrer Vorgabe und für Ihren konkreten Anwendungsfall an.
Klicken Sie für eine Anfrage nach einem Sonderbau bzw. Anpassung einfach unten im Banner auf den Button 'Jetzt Tiger Ablagegestelle für Lastaufnahmemittel anfragen'!
Lieferumfang
- Tiger Ablagegestelle für Tiger Containertraverse Serie AGC
- Gedruckte Betriebsanleitung (DEU/ENG)
Sicherheitshinweis

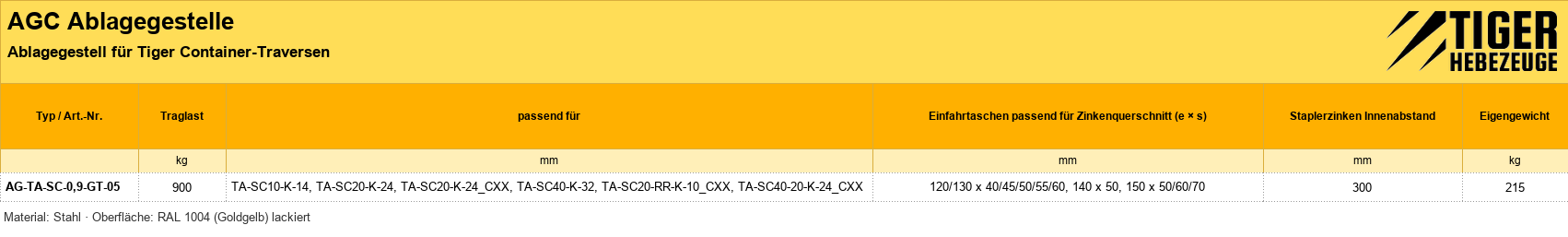

Variante AG-TA-SC-0,9-GT-05
| Traglast: | 900 [kg] |
|---|---|
| Eigengewicht: | 215 [kg] |
| Einfahrtaschen passend für Zinkenquerschnitt (e x s): | 120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm] |
| Staplerzinken Innenabstand: | 300 [mm] |
| Material: | Stahl |
| passend für: | TA-SC10-K-14, TA-SC20-K-24, TA-SC20-K-24_CXX, TA-SC40-K-32, TA-SC20-RR-K-10_CXX, TA-SC40-20-K-24_CXX |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
Wenn eine Container-Traverse nicht im Einsatz ist, beginnt die Auswahl des richtigen Ablagegestells
Eine Container-Traverse muss nicht nur zur Hebeaufgabe passen. Auch für das Ablegen wird eine darauf abgestimmte Lösung benötigt. Die Serie AGC von TigerHebezeuge ist ein Ablagegestell für dafür geeignete Tiger Container-Traversen und gehört als Zubehör zum Bereich der Lastaufnahmemittel.
Das Gestell ist aus Stahl gefertigt und trägt die Typbezeichnung AG-TA-SC-0,9-GT-05. Seine lackierte Oberfläche ist in RAL 1004 Goldgelb ausgeführt. Als technische Eckdaten sind eine Traglast von 900 kg und ein Eigengewicht von 215 kg angegeben.
Die Aufgabe des AGC: eine abgestimmte Ablage für passende Traversen
Der Zweck der Serie ist klar begrenzt: Das Gestell dient dem Ablegen kompatibler Tiger Container-Traversen. Damit steht für diese Aufgabe ein dafür vorgesehenes Zubehör zur Verfügung. Welche Traverse tatsächlich zu dieser Ausführung passt, muss vor der Auswahl eindeutig bestätigt werden.
Die Traglastangabe allein genügt dafür nicht. Neben der Traversenzuordnung sind die Abmessungen der Einfahrtaschen und der vorgegebene Innenabstand der Staplerzinken zu berücksichtigen. Erst das Zusammenspiel dieser Merkmale ergibt eine technisch passende Auswahl.
Einfahrtaschen und Staplerzinken richtig aufeinander abstimmen
Die Einfahrtaschen sind für festgelegte Zinkenquerschnitte ausgelegt. Vor der Bestellung sollten deshalb Breite und Höhe der vorhandenen Staplerzinken ermittelt und mit den technischen Daten des Gestells verglichen werden. Für die Bezeichnung der Querschnitte wird das Maßschema e × s verwendet.
- 120 oder 130 mm Breite: jeweils mit 40, 45, 50, 55 oder 60 mm Höhe
- 140 mm Breite: mit 50 mm Höhe
- 150 mm Breite: mit 50, 60 oder 70 mm Höhe
- Innenabstand der Staplerzinken: 300 mm
Diese Angaben ermöglichen eine konkrete Maßprüfung, ersetzen aber keine Freigabe des vorgesehenen Arbeitsablaufs. Insbesondere lässt sich aus den Abmessungen der Taschen kein eigenständiger Bedienablauf für das Aufnehmen, Verfahren oder Abstellen ableiten. Dafür sind die Vorgaben der Betriebsanleitung maßgeblich.
Auswahl in einer sinnvollen Reihenfolge
Bei der Produktauswahl sollte zuerst die vorgesehene Container-Traverse betrachtet werden. Danach folgt die Prüfung der Staplerzinken. Traglast und Eigengewicht vervollständigen die technische Abstimmung, dürfen jedoch nicht isoliert als Nachweis der Eignung herangezogen werden.
- Traversenzuordnung klären: Bestätigen Sie, dass der konkrete Tiger Traversentyp für das AGC vorgesehen ist.
- Zinkenquerschnitt messen: Breite und Höhe müssen zu einer der angegebenen Kombinationen passen.
- Innenabstand prüfen: Für die Staplerzinken sind 300 mm Innenabstand ausgewiesen.
- Traglast berücksichtigen: Die technische Angabe für diese Ausführung beträgt 900 kg.
- Eigengewicht einplanen: Das Ablagegestell selbst wiegt 215 kg.
Die Serie enthält derzeit eine aktive Ausführung. Ein Variantenvergleich nach unterschiedlichen Traglasten oder Abmessungen ist daher nicht erforderlich; entscheidend ist vielmehr, ob genau diese Ausführung zur Traverse und zu den eingesetzten Staplerzinken passt.
Was Material und Oberfläche über die Ausführung sagen
Das AGC besteht aus Stahl und besitzt eine lackierte Oberfläche in RAL 1004 Goldgelb. Damit sind Werkstoff und Oberflächenausführung eindeutig beschrieben. Weitergehende Aussagen, etwa zur Eignung für bestimmte Umgebungsbedingungen oder zu einem definierten Korrosionsschutz, lassen sich daraus nicht ableiten.
Auch das Eigengewicht von 215 kg ist mehr als eine reine Tabellenangabe: Es gehört in die betriebliche Planung des Umgangs mit dem Gestell. Wie das Produkt dabei konkret aufgenommen und bewegt werden darf, muss jedoch anhand der Betriebsanleitung festgelegt werden.
Sichere Verwendung beginnt vor dem ersten Einsatz
Vor der Inbetriebnahme sind die Sicherheitshinweise der Betriebsanleitung vollständig zu lesen. Die Anleitung sollte am Einsatzort erreichbar bleiben, damit Vorgaben nicht nur bei der ersten Verwendung, sondern auch bei späteren Fragen unmittelbar geprüft werden können.
Für Tiger Lastaufnahmemittel gilt allgemein: Erforderliche Unterlagen müssen vor der ersten Verwendung vollständig vorliegen. Wenn erkennbare Schäden oder Funktionsstörungen festgestellt werden, ist eine Prüfung durch eine dazu befähigte Person zu veranlassen. Diese allgemeinen Grundsätze ersetzen keine produktspezifische Anweisung für das AGC.
Das Gestell sollte ausschließlich für den beschriebenen Zweck und innerhalb der freigegebenen technischen Zuordnung eingesetzt werden. Aus der Bezeichnung als Ablagegestell folgt insbesondere keine Freigabe für andere Lastaufnahmemittel, abweichende Traversentypen oder nicht dokumentierte Handhabungsarten.
Kontrolle und Pflege nicht von der Nutzung trennen
Konkrete Wartungsintervalle oder AGC-spezifische Verschleißgrenzen sind nicht ausgewiesen. Maßgeblich bleiben daher die Prüf- und Pflegeanweisungen der Betriebsanleitung. Allgemein sind Verunreinigungen zu beachten, wenn sie den Betrieb eines Lastaufnahmemittels beeinflussen oder einschränken können.
Eine Kontrolle sollte nicht auf die Oberfläche beschränkt werden. Auffällige Beschädigungen, Verformungen oder Funktionsstörungen müssen vor einer weiteren Verwendung fachlich bewertet werden. Reparaturen oder Änderungen sollten nicht aus allgemeinen Produktdaten abgeleitet werden.
Häufige Fragen zur Serie AGC
Passt das Gestell zu jeder Tiger Container-Traverse? Nein, aus der Serienbezeichnung lässt sich keine universelle Kompatibilität ableiten. Die Zuordnung zum konkreten Traversentyp muss vor der Auswahl bestätigt werden.
Welche Staplerzinken sind maßgeblich? Entscheidend sind sowohl der zugelassene Zinkenquerschnitt als auch der ausgewiesene Innenabstand von 300 mm. Beide Werte müssen gemeinsam geprüft werden.
Kann die Traglast von 900 kg allein als Auswahlkriterium dienen? Nein. Zusätzlich sind die Traversenzuordnung, die Zinkenabmessungen, der Zinkeninnenabstand und das Eigengewicht des Gestells zu berücksichtigen.
Gibt es mehrere AGC-Varianten? Aktuell ist eine Ausführung mit der Typbezeichnung AG-TA-SC-0,9-GT-05 ausgewiesen. Weitere Varianten oder Konfigurationsmöglichkeiten sind nicht beschrieben.
