Anschlagwirbel mit Spannbügel in GK10, schraubbar und von 0 - 90 Grad einseitig klappbar
/datenblatt/333f6e868f3a4c9a8fc777ad82d5c8b9
https://www.tigerhebezeuge-shop.de/datenblatt/333f6e868f3a4c9a8fc777ad82d5c8b9
Datenblatt herunterladen
Anschlagwirbel mit Spannbügel TS-AS - Transportring zum Einschrauben in GK10
Produktmerkmale
- Schraub-Anschlagpunkt 360° drehbar
- Güteklasse 10 (GK10 / Grade 100)
- Sicherheitsfaktor 4 (in alle Richtungen der Traglast)
- Optimal als 90° Anschlagpunkt einsetzbar
- Mit unverlierbarer Schraube
- Schraube dauerhaft korrosionsgeschützt mit GEOMET®
- Oberfläche: epoxydharzbeschichtet in RAL 3022 (Lachsrot)
Produktbeschreibung
Anschlagwirbel mit Spannbügel TS-AS – Transportring zum Einschrauben in GK10
Der Anschlagwirbel TS-AS ist ein vielseitiger Anschlagpunkt im Bereich der Hebetechnik. Er bietet eine Traglast von 300 bis 20.000 kg, sowohl direkt als auch bei einem 90° Winkel, und ist in 13 verschiedenen Varianten erhältlich. Dieser Transportringzeichnet sich durch seine 360° Drehbarkeit und die Möglichkeit aus, von 0 bis 90° einseitig zu klappen.
Er gehört zur Güteklasse 10 (GK10 / Grade 100) und besitzt einen Sicherheitsfaktor 4. Der Anschlagwirbel ist korrosionsgeschützt und seine Oberfläche ist in einem auffälligen Lachsrot lackiert. Zudem ist er für Temperaturen von -40 °C bis 350 °C einsetzbar, wobei die Traglast ab 200 °C leicht reduziert wird.
Temperatureinsatztauglichkeit:
von -40 °C bis 200 °C = Traglast 100 %
von 200 °C bis 250 °C = Traglast 80 %
von 250 °C bis 350 °C = Traglast 75 %
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
Sicherheitshinweis
Dieser Anschlagpunkt ist nicht für Dauerdrehbewegungen unter Last geeignet!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

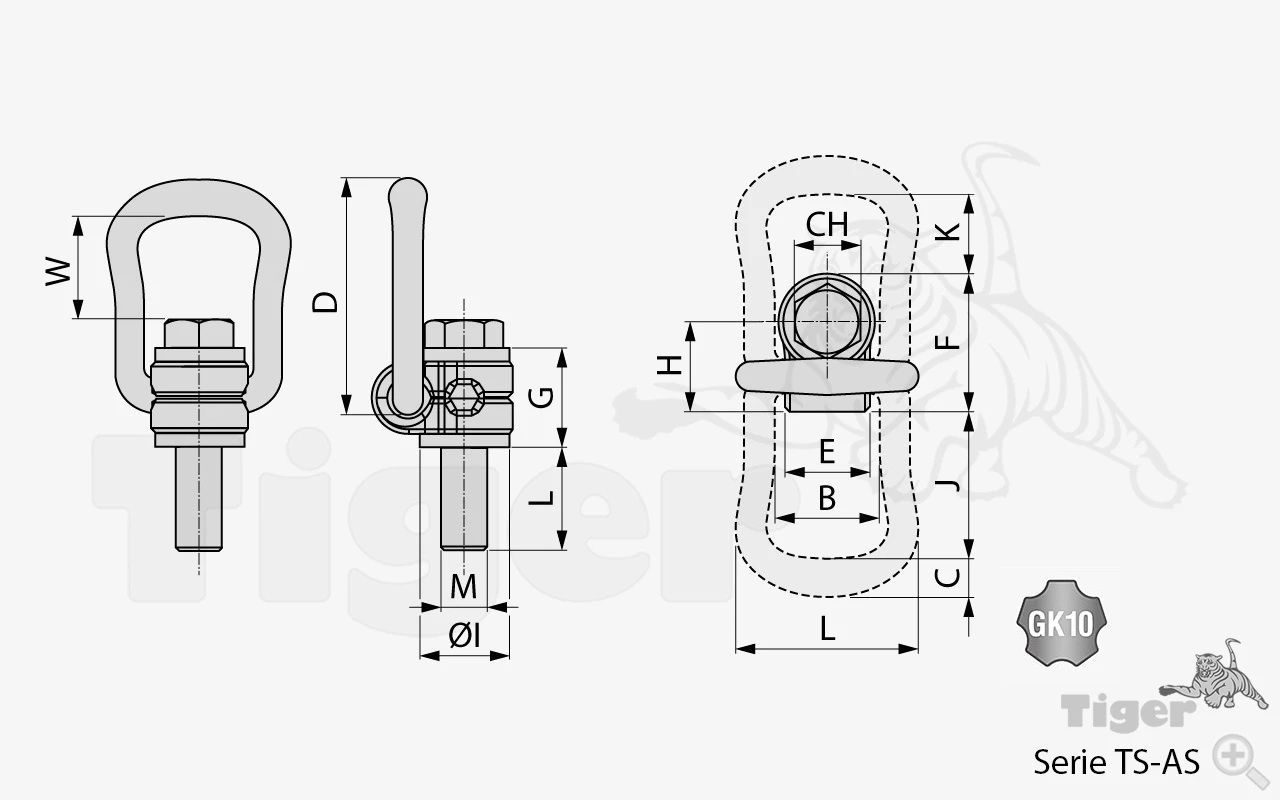

Variante TS-AS-0,3-M8x15
| CH: | 13 [mm] |
|---|---|
| C: | 10 [mm] |
| Eigengewicht: | 0,27 [kg] |
| Gewindelänge (L): | 15 [mm] |
| Ø I: | 25 [mm] |
| Traglast (direkt): | 300 [kg] |
| Material: | Stahl |
| Gewinde (Ø x L): | M8 x 15 [mm] |
| Traglast (90°): | 300 [kg] |
| Güteklasse: | GK10 |
| Oberfläche: | lachsrot lackiert |
| A: | 57 [mm] |
| B: | 34 [mm] |
| D: | 78 [mm] |
| F: | 41 [mm] |
| J: | 51 [mm] |
| K: | 35 [mm] |
| W: | 43 [mm] |

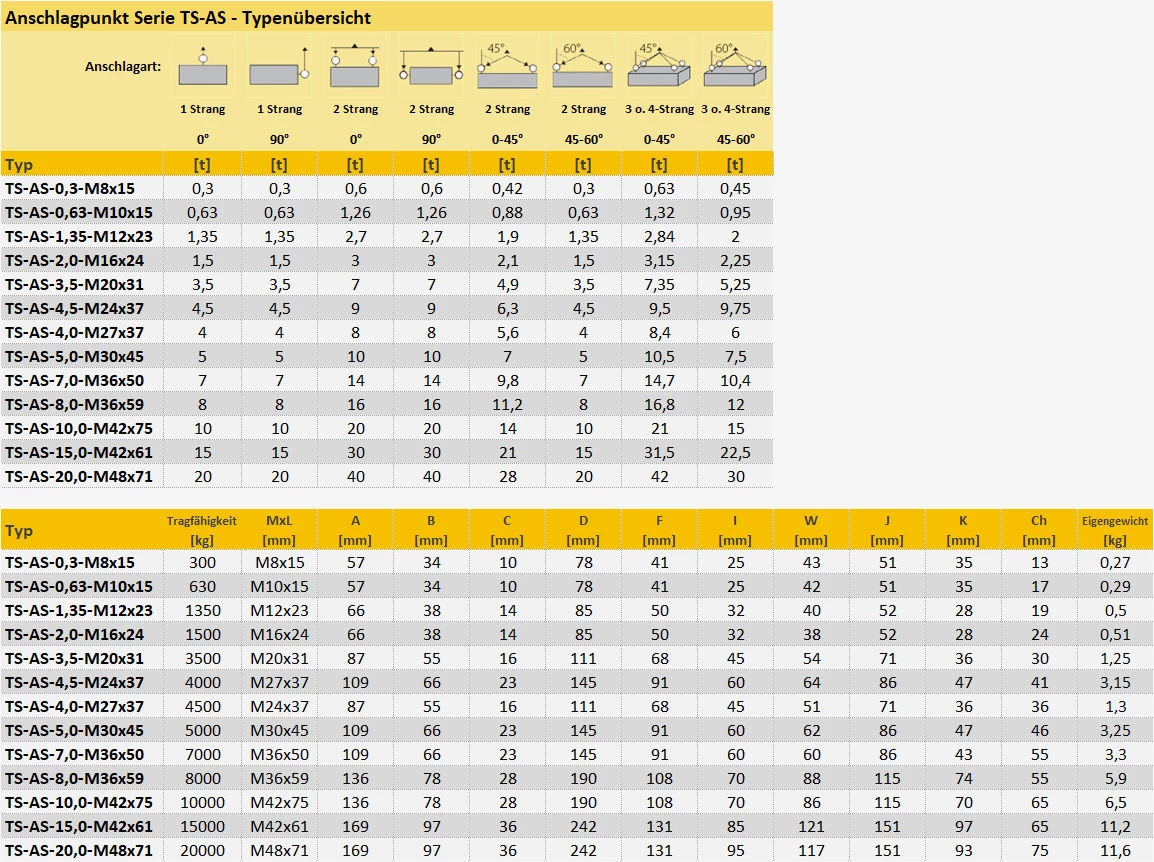

| Produktnummer | Gewinde (Ø x L) | Traglast (90°) | Traglast (direkt) | Preis | |
|---|---|---|---|---|---|
| TS-AS-0,3-M8x15 | M8 x 15 [mm] | 300 [kg] | 300 [kg] | 53,00 € | Übernehmen |
| TS-AS-0,63-M10x15 | M10 x 15 [mm] | 630 [kg] | 630 [kg] | 53,00 € | Übernehmen |
| TS-AS-1,35-M12x23 | M12 x 23 [mm] | 1.350 [kg] | 1.350 [kg] | 53,00 € | Übernehmen |
| TS-AS-10,0-M42x75 | M42 x 75 [mm] | 10.000 [kg] | 10.000 [kg] | 308,00 € | Übernehmen |
| TS-AS-15,0-M42x61 | M42 x 61 [mm] | 15.000 [kg] | 15.000 [kg] | 375,00 € | Übernehmen |
| TS-AS-2,0-M16x24 | M16 x 24 [mm] | 2.000 [kg] | 2.000 [kg] | 61,00 € | Übernehmen |
| TS-AS-20,0-M48x71 | M48 x 71 [mm] | 20.000 [kg] | 20.000 [kg] | 404,00 € | Übernehmen |
| TS-AS-3,5-M20x31 | M20 x 31 [mm] | 3.500 [kg] | 3.500 [kg] | 65,00 € | Übernehmen |
| TS-AS-4,0-M27x37 | M27 x 37 [mm] | 4.000 [kg] | 4.000 [kg] | 124,00 € | Übernehmen |
| TS-AS-4,5-M24x37 | M24 x 37 [mm] | 4.500 [kg] | 4.500 [kg] | 69,00 € | Übernehmen |
| TS-AS-5,0-M30x45 | M30 x 45 [mm] | 5.000 [kg] | 5.000 [kg] | 134,00 € | Übernehmen |
| TS-AS-7,0-M36x50 | M36 x 50 [mm] | 7.000 [kg] | 7.000 [kg] | 141,00 € | Übernehmen |
| TS-AS-8,0-M36x59 | M36 x 59 [mm] | 8.000 [kg] | 8.000 [kg] | 292,00 € | Übernehmen |
FAQ Häufig gestellte Fragen zum Anschlagwirbel schraubbar TS-AS
- Welche Beweglichkeit bietet der Anschlagwirbel der Serie TS-AS?
- Der Anschlagwirbel ist von 0-90° einseitig klappbar und schraubbar.
- Woraus besteht der Anschlagwirbel TS-AS?
- Der Anschlagwirbel ist aus GK10 gefertigt.
- Mit welchen Schraubmaßen ist der Anschlagwirbel TS-AS erhältlich?
- Die Verfügbarkeit bestimmter Schraubmaße hängt vom Modell ab und sollte in der technischen Dokumentation überprüft werden.
- Warum ist der Spannbügel beim TS-AS einseitig klappbar?
- Dies ermöglicht eine flexible Handhabung bei Anwendungen, die eine Beweglichkeit in einem Winkel von bis zu 90° erfordern.
- Wie identifiziere ich die korrekte Variante des TS-AS für meine Anwendung?
- Die Auswahl der korrekten Variante sollte basierend auf den spezifischen Anforderungen und technischen Daten des jeweiligen Modells erfolgen.
- Womit kompatibel ist der Anschlagwirbel der Serie TS-AS?
- Die Kompatibilität hängt von der jeweiligen Anwendung und den technischen Spezifikationen des Modells ab.
- Welche Kriterien sind bei der Bestellung der Serie TS-AS zu beachten?
- Bestellkriterien umfassen die Berücksichtigung von Schraubmaßen, Materialien und spezifischen Anforderungen der Anwendung.
- Wie oft sollte der Anschlagwirbel der Serie TS-AS gewartet werden?
- Die Wartungsintervalle müssen auf Grundlage der technischen Anforderungen und Einsatzbedingungen festgelegt werden.
