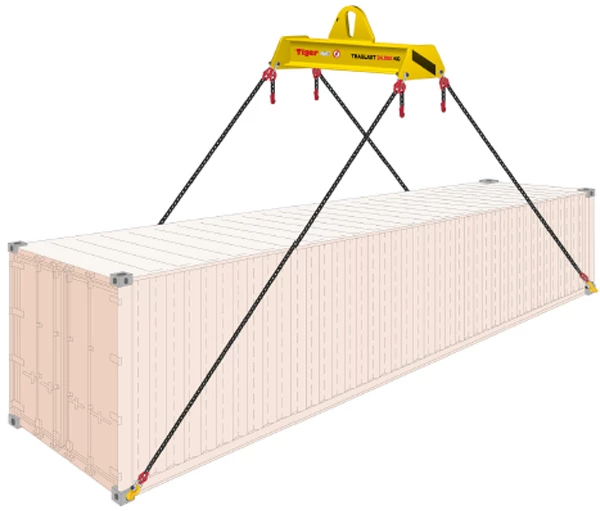

Tiger Containertraverse mit Ketten u. Containerösen f. Frachtcontainer

Tiger Container-Traversen TA-SC für den Transport eines 10-Fuß, 20-Fuß oder 40-Fuß-Überseecontainers mit dem Kran

Produktmerkmale

  • Container-Traversen zum Einsatz bei symmetrischer oder asymmetrischer Lastverteilung
  • Aufhängung für Einfachhaken DIN 15401
  • Mit 4 Kettenstränge und 4 Container-Transportösen oder Containerhaken zum unteren Anschlagen an den Container
  • Für Container nach ISO 668, ISO 1161, ISO 3874
  • Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Tiger Container-Traversen TA-SC für den Transport eines 10-Fuß, 20-Fuß oder 40-Fuß-Überseecontainers mit dem Kran

Mit unseren Containertraversen können verschieden große ISO-Seecontainer sicher im Kranbetrieb gehoben werden.
Man unterscheidet zwischen Typen für den Transport von Containern mit symmetrischer oder asymmetrischer Lastverteilung.

Die Krantraversen TA-SAC sind hierfür serienmäßig mit vier Kettensträngen und vier Container-Transportösen bzw. Containerhaken ausgestattet. Die Ausführung darf nur zum unteren Anschlagen an den Container-Anschlagwürfeln verwendet werden.
Für Traglasten bis 24.000 kg werden die Container-Transportösen TCU eingesetzt.
Für den Traglastbereich von 24.000 bis 32.000 kg werden Transporthaken des Typs VCH-SL oder TCU eingesetzt.

Unterscheidung der Containertraversen in 3 Typen

  • Frachtcontainer-Traversen zum Verladen bei symmetrischer Lastverteilung
  • Frachtcontainer-Traversen zum Verladen bei asymmetrischer Lastverteilung
  • Frachtcontainer-Traversen mit variabler Bauhöhe zum Verladen bei symmetrischer Lastverteilung

Tiger Containertraversen TA-SC für 10-, 20- und 40-Fuß-Container bei symmetrischer Lastverteilung

Tiger Containertraversen TA-SC für 10 und 20 Fuß-Container bei asymmetrischer Lastverteilung

Tiger Containertraversen TA-SC für 20 und 40-Fuß-Container bei symmetrischer Lastverteilung

Bei einer asymmetrische Lastverteilung kommen (je nach) Typ zwei Aufhängearten zum Einsatz:

  • Container-Traverse mit verstellbarer Kranaufhängung (Ovalring mit Schäkel)
    für den Lastschwerpunktversatz in Querrichtung des Containers
  • Container-Traverse mit fest angeschweißter Kranaufhängung

Beide Ausführungen jeweils mit vier Kettensträngen inkl. Verkürzungsklauen und 4 Stk. Container-Transportösen TCU für den Lastschwerpunkt-Versatz in Längsrichtung des Containers.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Hebemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung.

Optionen

Für unsere Tiger Containertraversen bieten wir auch Modifizierungen nach Ihrer Vorgabe und für Ihren konkreten Anwendungsfall an.

Klicken Sie für eine Anfrage nach einem Sonderbau bzw. Anpassung einfach unten im Banner auf den Button 'Jetzt Tiger Containertraversen anfragen'!

Lieferumfang

  • Tiger Containertraverse TA-SC
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Die Ausführung darf nur zum unteren Anschlagen an den Container-Anschlagwürfeln verwendet werden! Hinweis zum sicheren Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

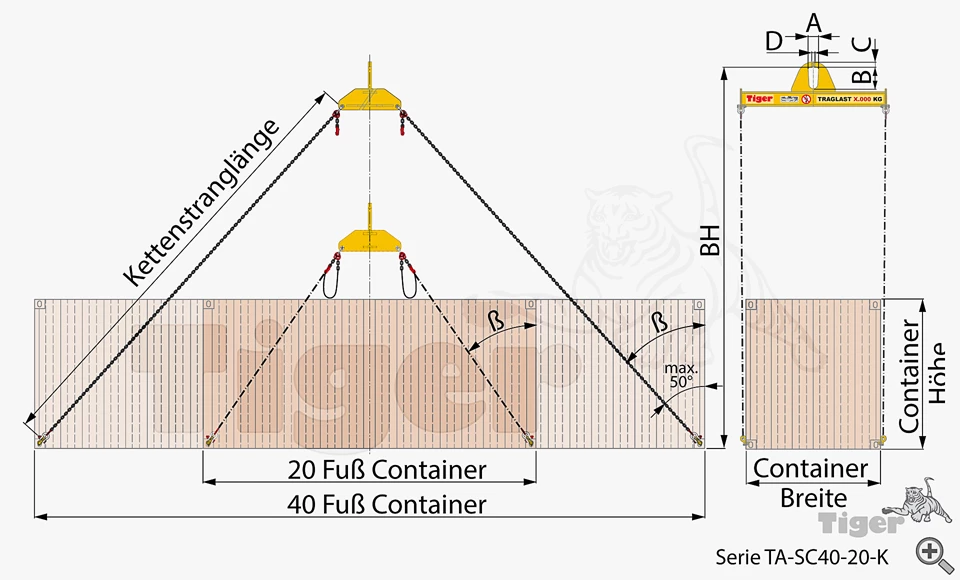

Variante TA-SC40-20-K-24_CXX

max. Lastschwerpunktversatz quer zum Container (VR / LR): k.A. [mm]
Art der Container-Lastverteilung: symmetrisch
Container-Abmessungen H max.: 2.896 [mm]
Kranaufhängung (Ø x H x B): k.A. [mm]
Verstellraster der Kranöse: k.A. [mm]
Container-Abmessungen B: 2.438 [mm]
Container-Abmessungen L: 6.058 / 12.192 [mm]
für Containergröße: 20 + 40 [Fuß]
Kranaufhängung: Kranöse, starr
BH bei 10-Fuß: k. A. [mm]
Eigengewicht: 865 [kg]
Oberfläche: RAL 1004 (Goldgelb) lackiert
SVL / SVR: k.A. [mm]
Material: Stahl
Traglast: 24.000 [kg]
VRLR: k. A. [mm]
BH: 7.200 / 9.000 - 4.250 [mm]
A: 190 [mm]
B: 400 [mm]
C: 90 [mm]
D: 60 [mm]
Produktnummer Art der Container-Lastverteilung Traglast für Containergröße Preis
TA-SC10-K-14 symmetrisch 14.000 [kg] 10 [Fuß] 4.090,00 € Übernehmen
TA-SC20-K-24 symmetrisch 24.000 [kg] 20 [Fuß] 6.390,00 € Übernehmen
TA-SC20-K-24_CXX asymmetrisch 24.000 [kg] 10 + 20 [Fuß] 6.695,00 € Übernehmen
TA-SC20-K-32 symmetrisch 32.000 [kg] 20 [Fuß] 7.630,00 € Übernehmen
TA-SC20-RR-K-10_CXX asymmetrisch 10.000 [kg] 10 + 20 [Fuß] 5.090,00 € Übernehmen
TA-SC40-20-K-24_CXX symmetrisch 24.000 [kg] 20 + 40 [Fuß] 7.375,00 € Übernehmen
TA-SC40-K-24 symmetrisch 24.000 [kg] 40 [Fuß] 6.975,00 € Übernehmen
TA-SC40-K-32 symmetrisch 32.000 [kg] 40 [Fuß] 11.090,00 € Übernehmen

Typ TA-SC20-RR-K-10_CXX

Traglast: 10.000 kg
Passend für Containergröße: 10 und 20 Fuß
Max. Lastschwerpunkt-Versatz:
– entlang des Containers (SVL / SVR)
– quer zum Container (VRLR)
Verstellraster der Kranöse (VR): 100 mm

Typ TA-SC20-K-24_CXX
Traglast: 24.000 kg
Passend für Containergröße: 10 und 20 Fuß
Max. Lastschwerpunkt-Versatz:
– entlang des Containers (SVL + SVR)

Typ TA-SC40-20-K-24_CXX
Traglast: 24.000 kg
Passend für Containergröße: 20 und 40 Fuß

Typ TA-SC40-20-K-32_CXX_VCH-SL
Traglast: 32.000 kg
Passend für Containergröße: 20 und 40 Fuß

Hinweis zum Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
