Konsolenseilwinde für Bühnentechnik gem. BGV C1 (DIN 56925), verzinkt
Konsolenseilwinde LAMBDA für den Einsatzbereich der Bühnentechnik gemäß BGV C1 (DIN 56925)
Produktmerkmale
- Traglast (WLL): 300 kg (Nennlast) – Getriebeauslegung für doppelte Nennlast
- Seilführung: Gerillte Trommel zur einlagigen Wicklung, 18-facher Trommeldurchmesser für hohe Seillebensdauer
- Seilanpresswalze: Federbelastet, verhindert das Abspringen des unbelasteten Seils
- Sicherheitskurbel: Mit zwei unabhängig voneinander wirkenden Federbremsen für sicheren Halt der Last in jeder Position
- Getriebe: Leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad und komfortable Bedienung
- Material: Verzinkte Seitenteile, korrosionsbeständig und robust
- Normen & Sicherheit: DGUV V17 (BGV C1), DIN 56925, Baumuster- und GS-geprüft
- Oberfläche: verzinkt
Produktbeschreibung
Die YALE Pfaff LAMBDA Handseilwinde ist eine kompakte und robuste Konsolenwinde für den Einsatz in Bühnen-, Studio- und Theatertechnik. Sie wurde speziell für das sichere Heben und Senken von Lasten bis 300 kg entwickelt und erfüllt alle relevanten Sicherheitsnormen wie DGUV Vorschrift 17 (BGV C1) und DIN 56925. Dank ihres durchdachten Designs ist sie langlebig, leicht zu bedienen und vielseitig im Film- und Theaterbereiche insetzbar.
Eine gerillte Trommel ermöglicht eine ordentliche einlagige Wicklung des Stahlseils. Durch den 18-fachen Trommeldurchmesser wird eine hohe Lebensdauer des Drahtseils erreicht. Die Konsolen-Handseilwinde besitzt zum Schutz vor Korrosion verzinkte Seitenteile.
Eine federbelastete Anpresswalze für das Drahtseil wirkt einem Abspringen des unbelasteten Seils von der Trommel entgegen.
Für einen besonders hohen Wirkungsgrad sorgt ein leichtgängiges Stirnradgetriebe. Dieses ermöglicht auch eine sehr komfortable Bedienung. Das Getriebe ist für die doppelte Nennlast ausgelegt - dies erhöht nochmals die Sicherheit.
Die angebaute Sicherheitskurbel mit zwei unabhängig voneinander wirkenden Federbremsen garantiert einen sicheren Halt der Last in jeder Position.
Einsatzbereiche
Ideal für den Einsatz in der Bühnentechnik, in Veranstaltungs- und Produktionsstätten sowie in Studios und Theatern. Geeignet für szenische Darstellungen, Kulissen- und Lastbewegungen mit höchster Betriebssicherheit.
Sicherheit und Qualität
- Nur für den Gütertransport – nicht für Personentransport geeignet!
- Prüfung nach DGUV-Vorschrift und DIN-Normen gewährleistet sichere Handhabung
- Langlebig durch hochwertige Materialien und präzise Verarbeitung
Optionen
- Trommelverlängerung für eine größere Seilaufnahme
- Sonderrillung (mehrseilige Ausführung)
Lieferumfang
- Handseilwinde LAMBDA zur Konsolenbefestigung
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis

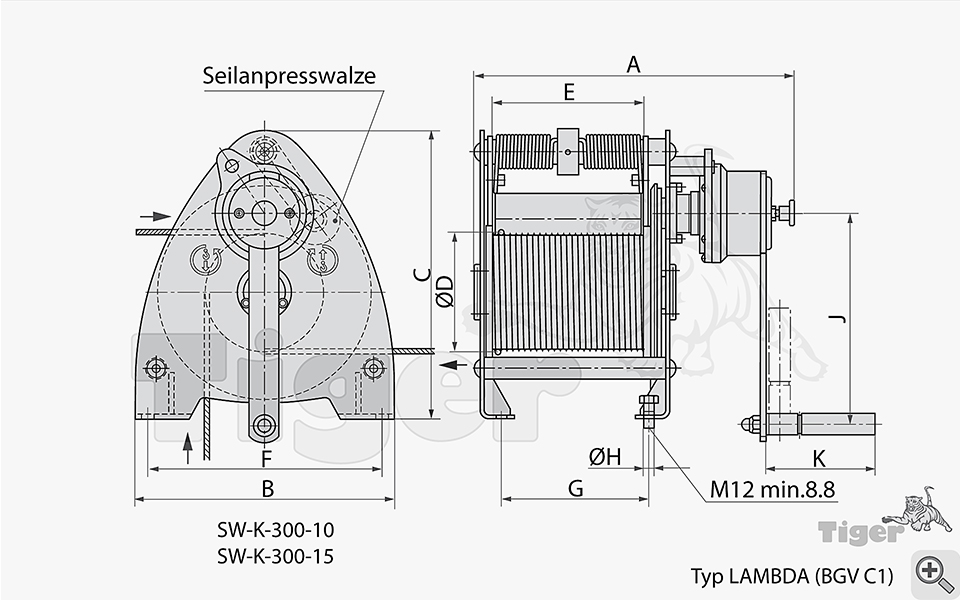

Variante SW-K-300-10
| C: | 340 [mm] |
|---|---|
| Eigengewicht (ohne Seil): | 30 [kg] |
| Hub je Kurbelumdrehung: | 50 [mm] |
| Kurbeldruck: | 18 [daN] |
| ØD: | 139,4 [mm] |
| ØH: | 13 [mm] |
| Übersetzung: | 8,83 : 1 |
| Zuglast oberste Lage: | 300 [kg] |
| max. Seilaufnahme 1. Lage: | 10 [m] |
| für Seil-Ø: | 6 [mm] |
| Ausführung: | verzinkter Stahl |
| Oberfläche: | verzinkter Stahl |
| A: | 379 [mm] |
| B: | 310 [mm] |
| E: | 180 [mm] |
| F: | 280 [mm] |
| G: | 175 [mm] |
| J: | 250 [mm] |
| K: | 130 [mm] |
| Produktnummer | Ausführung | Zuglast oberste Lage | max. Seilaufnahme 1. Lage | Preis | |
|---|---|---|---|---|---|
| SW-K-300-10 | verzinkter Stahl | 300 [kg] | 10 [m] | 1.595,00 € | Übernehmen |
| SW-K-300-15 | verzinkter Stahl | 300 [kg] | 15 [m] | 2.006,00 € | Übernehmen |
Optionen - Bei Produktkauf bedenken! - Nicht nachrüstbar!
