Kasten-Wendegreifer zum Heben und Entleeren von Blech-Sichtlagerkästen

Tiger Kasten-Wendegreifer zum Kran-Transport und Entleeren von SSI Sicht-Lagerkästen

Produktmerkmale

  • Tiger Kastenwendegreifer für den Kranbetrieb
  • Industriequalität "Made in Germany"
  • Aufhängung für Einfachhaken DIN 15401
  • Formschlüssige Lastanhebung
  • Manuelles Entleeren am Kasten, per Handrad oder selbsthemmendem Drehwerk
  • Passend für Behälter-Hersteller: SSI Schäfer
  • Passend für Behälter-Typen: SSI 14/7-2 und 14/7-1
  • Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

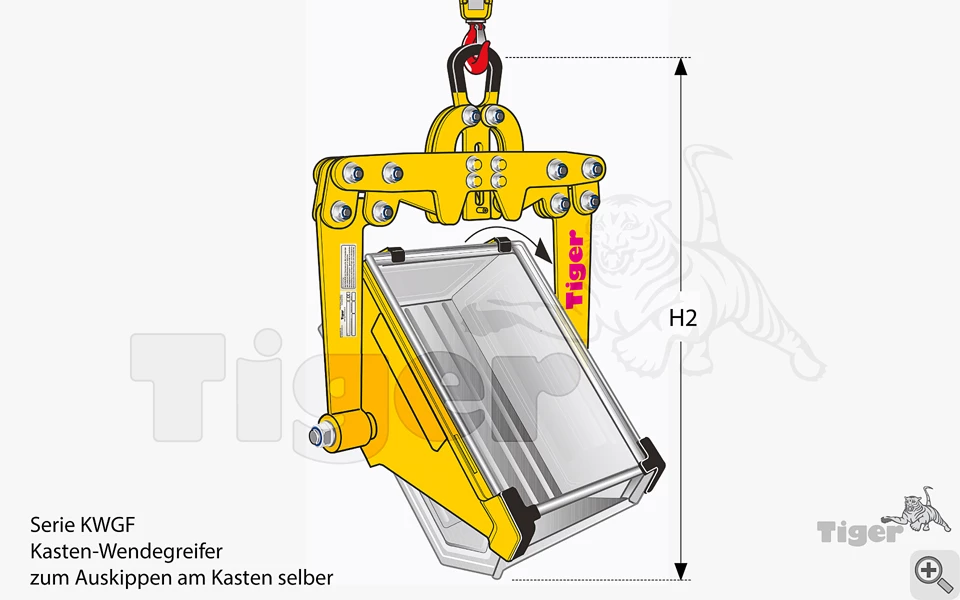

Tiger Kasten-Wendegreifer zum Kran-Transport und Entleeren von SSI Sicht-Lagerkästen

Dieser Kasten-Wendegreifer ist für den Kran-Transport und nachfolgendes Ausschütten von Stahlblechkästen bzw. Sichtlagerkästen ausgelegt.
Das Ausschütten und dosierte Entleeren erfolgt mittels Handrad oder einem Drehwerk jeweils über die Kastenbreite.

Die Öffnungs- und Schließstellung des Greifers wird mit einer Hand mittels Rastbolzen bedient.
Die andere Hand des Anwenders ist somit frei für die Betätigung einer Kran-Steuerbirne.
Damit der Kasten sich beim Drehvorgang im Greifer nicht ungewollt verschieben kann, sind die Greifplatten jeweils auf die Länge und Höhe des Kastens abgestimmt.

Drehrichtungen zum Entleeren der Behälter vom Bediener aus gesehen:

  • bei Typ KWGF = gegen den Urzeigersinn (nach links)
  • bei Typ KWGF-HR = gegen den Urzeigersinn (nach links)
  • bei Typ KWGF-SG = im Urzeigersinn (nach rechts)

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen

  • Auskippen über Kastenlänge
  • andere Kipprichtung (vom Bediener aus gesehen)
  • Anpassung an andere Kastentypen
  • Aufhängung als Manukuppler (Kupplungsstift anstelle einer Kranaufhängung)
  • Höhere Traglasten

Lieferumfang

  • Tiger Kastenwendegreifer KWGF
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
kasten-wendegreifer-kwgf-hr Typ KWGF-HR-010-300

Variante KWGF-015-300

Kastenmaße (L x B x H): 515/450 x 322/300 x 200 [mm]
Gesamt-Höhe (H1/H2): 670 / 855 [mm]
Behälterhersteller: SSI Schäfer
Eigengewicht: 23 [kg]
Ausführung: ohne Handrad/Drehwerk
Greifweite: 300 [mm]
Oberfläche: RAL 1004 (Goldgelb) lackiert
Material: Stahl
Traglast: 150 [kg]

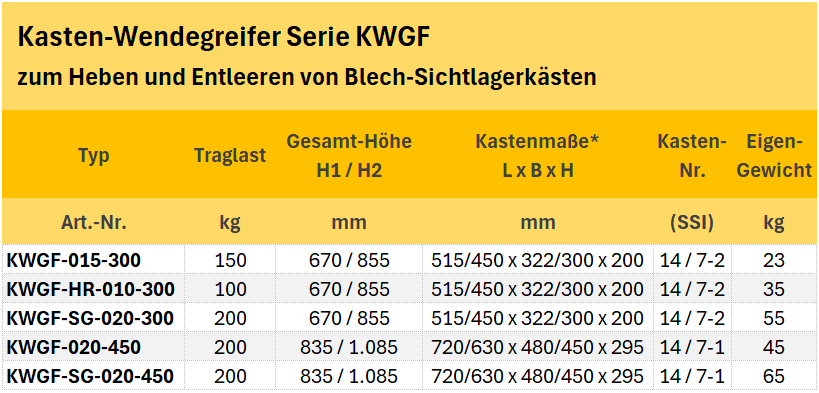

Produktnummer Ausführung Kastenmaße (L x B x H) Traglast Preis
KWGF-015-300 ohne Handrad/Drehwerk 515/450 x 322/300 x 200 [mm] 150 [kg] 2.195,00 € Übernehmen
KWGF-020-450 ohne Handrad/Drehwerk 720/630 x 480/450 x 295 [mm] 200 [kg] 2.805,00 € Übernehmen
KWGF-HR-010-300 mit Handrad 515/450 x 322/300 x 200 [mm] 100 [kg] 2.730,00 € Übernehmen
KWGF-SG-020-300 mit Drehwerk 515/450 x 322/300 x 200 [mm] 200 [kg] 4.330,00 € Übernehmen
KWGF-SG-020-450 mit Drehwerk 720/630 x 480/450 x 295 [mm] 200 [kg] 4.455,00 € Übernehmen

Die Tiger Kastenwendegreifer KWGF, KWGF-HR und KWGF-SR heben folgende Sicht-Lagerkästen:



Sichtlagerkästen von SSI Schäfer
▶ Serie SSI 14/7-2 / 14/7-1



Kastengeifer für Sonder-Kastenformen und Sondermaße, auch von anderen Herstellern, können wir vom Standard mühelos anpassen!

Wie finde ich den richtigen Kastengreifer für meinen Lagerkasten?

Mit unserer Tiger Kastenwendegreifer Serie KWGF, KWGF-HR und KWGF-SR können Stahlblech-Sichtlagerkästen per Kran transportiert werden.
Wir haben die Kastenabmessungen und Ausführungen des Herstellers SSI Schäfer als Standard konzipiert. Diese Kästen werden in der Industrie als Lager-, Kommissionier- und Transportbehälter eingesetzt.


So finden Sie den richtigen Kastengreifer:

  1. Kastenhersteller und Kasten-Typ in der Tabelle aussuchen.
  2. Die Kastenmaße* stehen neben dem Kasten-Typ.
  3. Unter Typ finden Sie dann den passenden Kastengreifer.
  4. Bei der Variantenauswahl (oben rechts) haben die Behältertypen die Endung -Kurz oder -Lang (je nachdem von welcher Seite gegriffen wird).
  5. Hierdurch finden Sie den Behälter jetzt noch schneller.

*) Von Außen am Stapelrand gemessen.

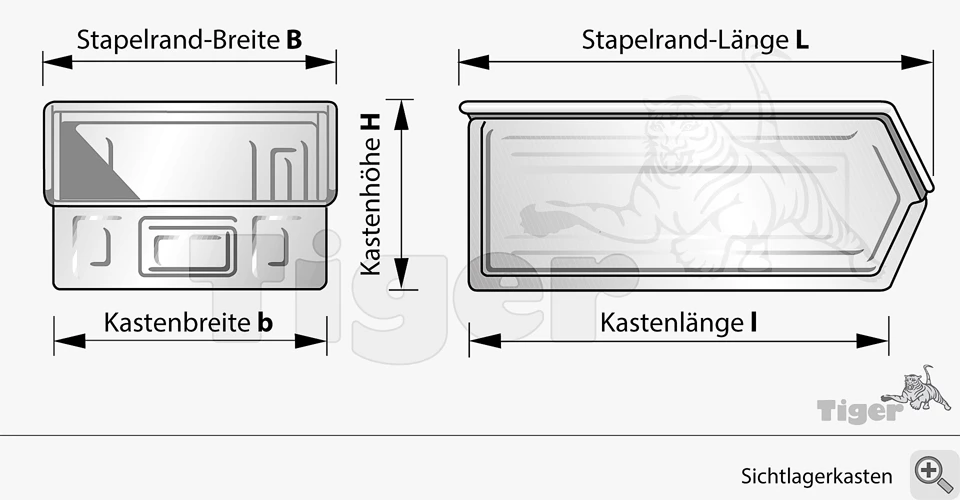

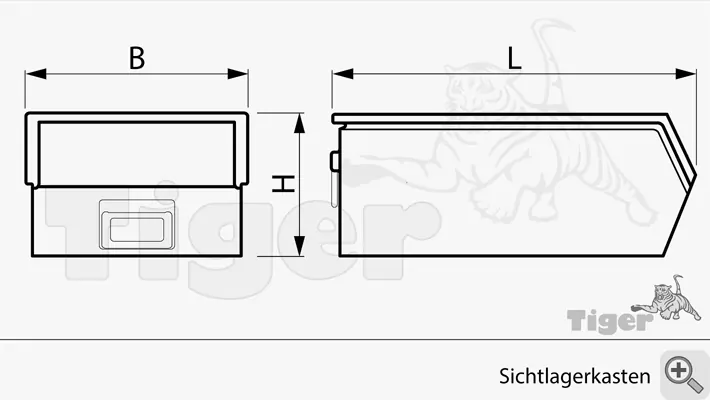

SO MESSEN SIE IHREN LAGERKASTEN RICHTIG:

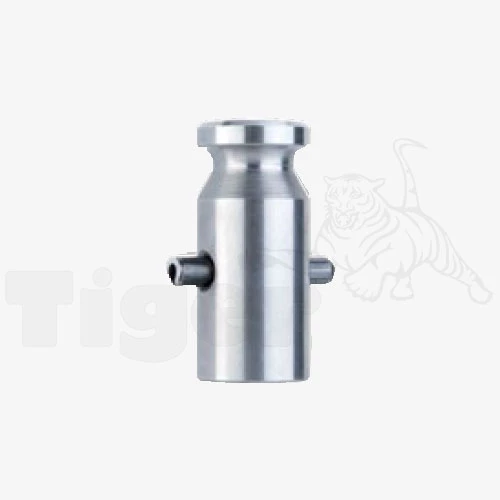

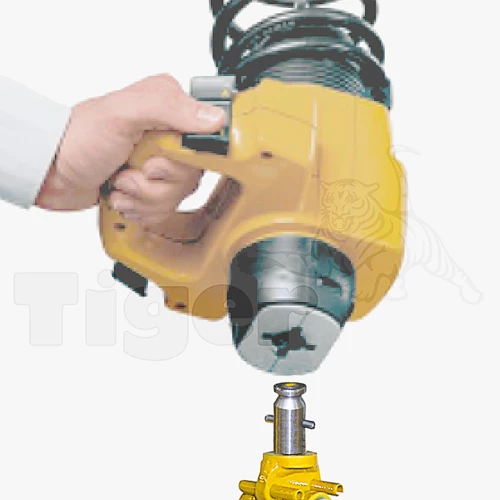

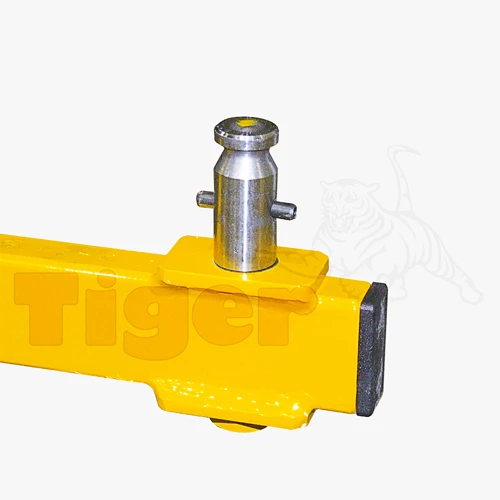

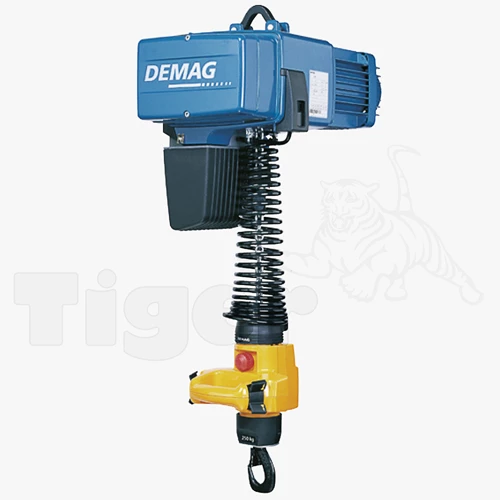

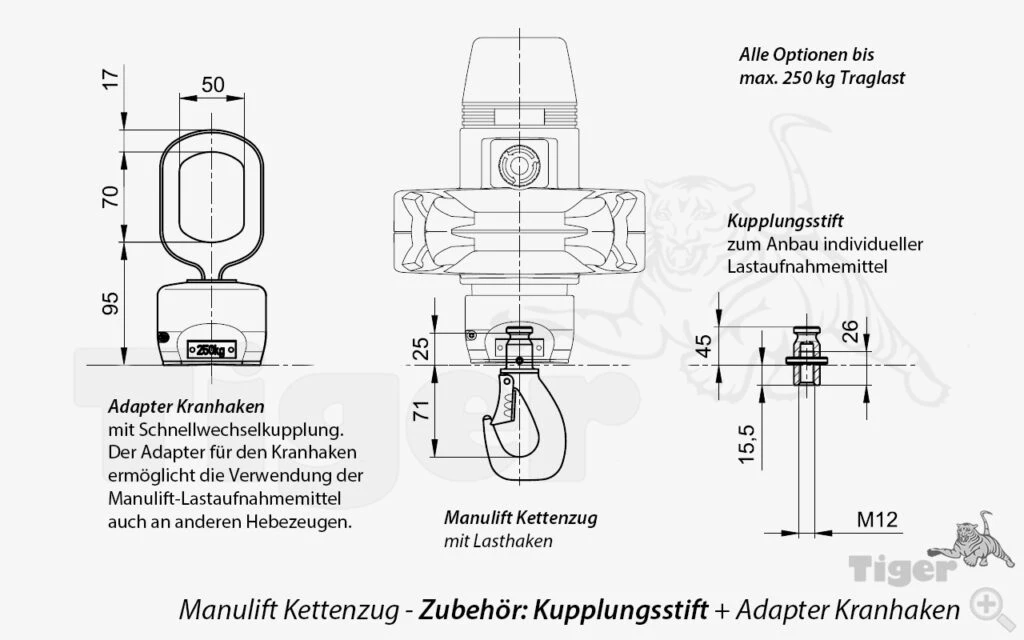

DIE AUSFÜHRUNGS-VARIANTE MIT KUPPLUNGSSTIFT UND KRANHAKEN-ADAPTER ALS AUFHÄNGUNG - PASSEND FÜR EINEN DEMAG-MANULIFT® KETTENZUG

Nicht das, was Sie gesucht haben?

Wir konstruieren unsere Tiger Lastaufnahmemittel auch speziell für Ihre konkrete Anforderung!
