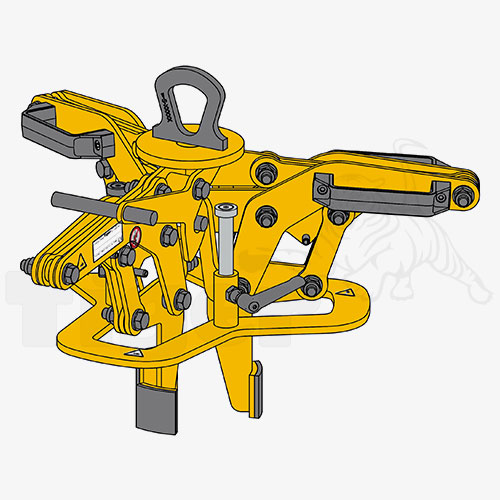

3-Arm-Innengreifer mit verstellbarer Eintauchtiefe und Unterfasspallen

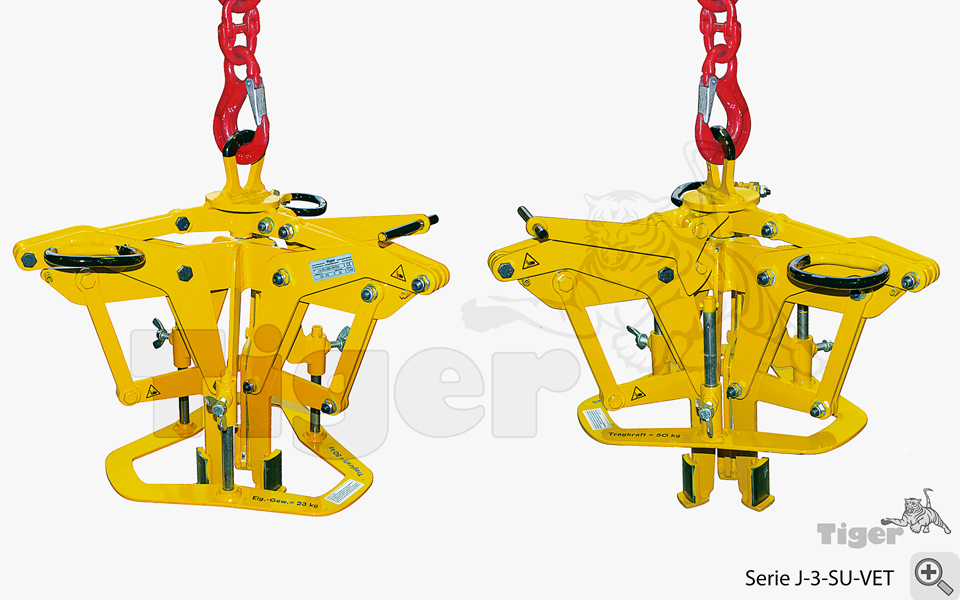

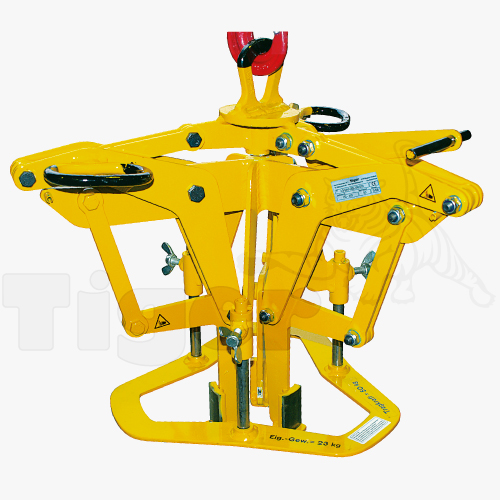

Tiger 3-Arm-Innengreifer J-3-SU-VET mit einem Bund unterhalb der Greifbacke und stufenlos einstellbarer Eintauchtiefe

Produktmerkmale

  • Tiger 3-Arm-Innengreifer für den Kranbetrieb
  • Aufhängung für Einfachhaken DIN 15401
  • Formschlüssige Lastanhebung
  • Stufenlos verstellbare Abstützung
  • Oberfläche: in RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Zum Heben von hohlen und unterschiedlich hohen Werkstücken wird dieser Tiger Innengreifer J-3-SU-VET mit verstellbarer Abstützung eingesetzt.
Die verstellbare Abstützung ermöglicht eine stufenlose Einstellung der Eintauchtiefe (Maß E).
Dadurch können die Greifbacken an genau definierten Greifpunkten das Greifgut aufnehmen.

Durch die 3-Arm-Ausführung ist ein hohes Maß an Sicherheit gewährleistet, da das Greifgut immer zentral (innerhalb der Bohrung) gegriffen wird, wodurch ein Aushebeln verhindert wird.

Durch die formschlüssige Lastanhebung wird ein Aushängen (Abrutschen) des Greifgutes verhindert.
Für die einwandfreie Funktion des Greifers muss unter dem Greifgut ein Freiraum von ca. 20 bis 30 mm gewährleistet werden.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen


  • Höhere Traglasten
  • Andere Innengreifbereiche
  • Fernbedienbarkeit durch Takt-Automatik (anstelle der manuellen Arretierung)

Lieferumfang

  • Tiger Innengreifer J-3-SU-VET
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

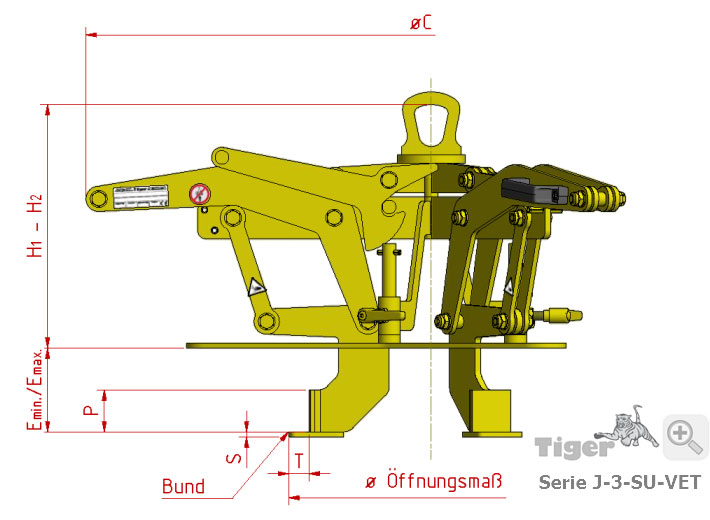

Variante J-3-SU-VET-005-150/310_E40-140P60

Eintauchtiefe E: 40-140 [mm]
Greifbereich-Ø: 150-310 [mm]
Eigengewicht: 27 [kg]
Pallenhöhe P: 60 [mm]
Oberfläche: RAL 1004 (Goldgelb) lackiert
Material: Stahl
Traglast: 50 [kg]
H1 - H2: 355 - 750 [mm]
C: 965 [mm]
S: 6 [mm]
T: 10 [mm]

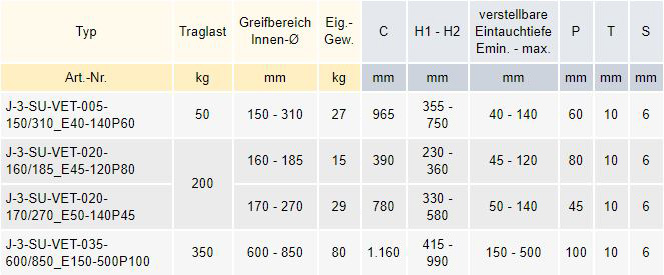

Produktnummer Eintauchtiefe E Greifbereich-Ø Traglast Preis
J-3-SU-VET-005-150/310_E40-140P60 40-140 [mm] 150-310 [mm] 50 [kg] 3.475,00 € Übernehmen
J-3-SU-VET-020-160/185_E45-120P80 45-120 [mm] 160-185 [mm] 200 [kg] 3.520,00 € Übernehmen
J-3-SU-VET-020-170/270_E50-140P45 50-140 [mm] 170-270 [mm] 200 [kg] 3.590,00 € Übernehmen
J-3-SU-VET-035-600/850_E150-500P100 150-500 [mm] 600-850 [mm] 350 [kg] 4.700,00 € Übernehmen

Nicht das, was Sie gesucht haben?

Wir konstruieren unsere Tiger Lastaufnahmemittel auch speziell für Ihre konkrete Anforderung!
