Blockgreifer mit Flachbacken zum Kran-Heben von blockförmigen Lasten
Traglast [kg]: 150 - 500
Greifbereich (max. - min.) [mm]: 600 - 100
- Produktdetails
- Alle Varianten (10)
- Beschreibung
- Technische Daten
- Zubehör
- Optionen
- Sonder-Ausführungen
- Downloads
- Tiger Betriebsanleitungen
- Alle Blockgreifer
Serie: BGFB
Variante:
Traglast [kg]: 150 - 500
Greifbereich (max. - min.) [mm]: 600 - 100
Produktmerkmale
- Tiger Blockgreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Mit Takt-Automatik oder manueller Hebelarretierung
- Zum Heben von Rechteckmaterial
- Flachbacken mit secutex-Prallschutz
- Zur reibschlüssigen Lastanhebung
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Tiger Blockgreifer BGFB mit konstanter Greiftiefe zum Transport von Rechteckmaterial mit dem Kran
Mit dem Tiger Blockgreifer BGFB können rechteckige Lasten zuverlässig mit dem Kran transportiert werden.
Blockgreifer mit gleich bleibender Greiftiefe ermöglicht ein definiertes Greifen, da sich der Greifpunkt in der vorgegebenen Greifhöhe nur unmerklich verändert.
Die Andruckbacken sind gelenkig gelagert und passen sich so dem Greifbereich an. Durch diese Bauweise kann er leicht auf diverse Greifgüter abgestimmt werden.
Sicherheitshinweis
Um den sicheren Transport zu gewährleisten, darf die Greifoberfläche nicht zu glatt und muss ölfrei, fettfrei sowie absolut trocken sein.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.
Gerne passen wir unsere Tiger Blockgreifer auch auf Ihre konkrete Anforderung an!
Optionen (auf Anfrage)
- Für Lasten mit glatter Oberfläche liefern wir den Greifer mit höherer Anpresskraft, gehärteten Stahlspitzen oder mit verzahnten Platten
- Auslegung für höhere Traglasten
- Weitere Greifbereiche
- Weitere Reibbeläge
- Kupplungsstift (Manukuppler Typ MK) als Aufhängung an Stelle der Kranöse
Lieferumfang
- Tiger Blockgreifer BGFB
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Fragen & Antworten

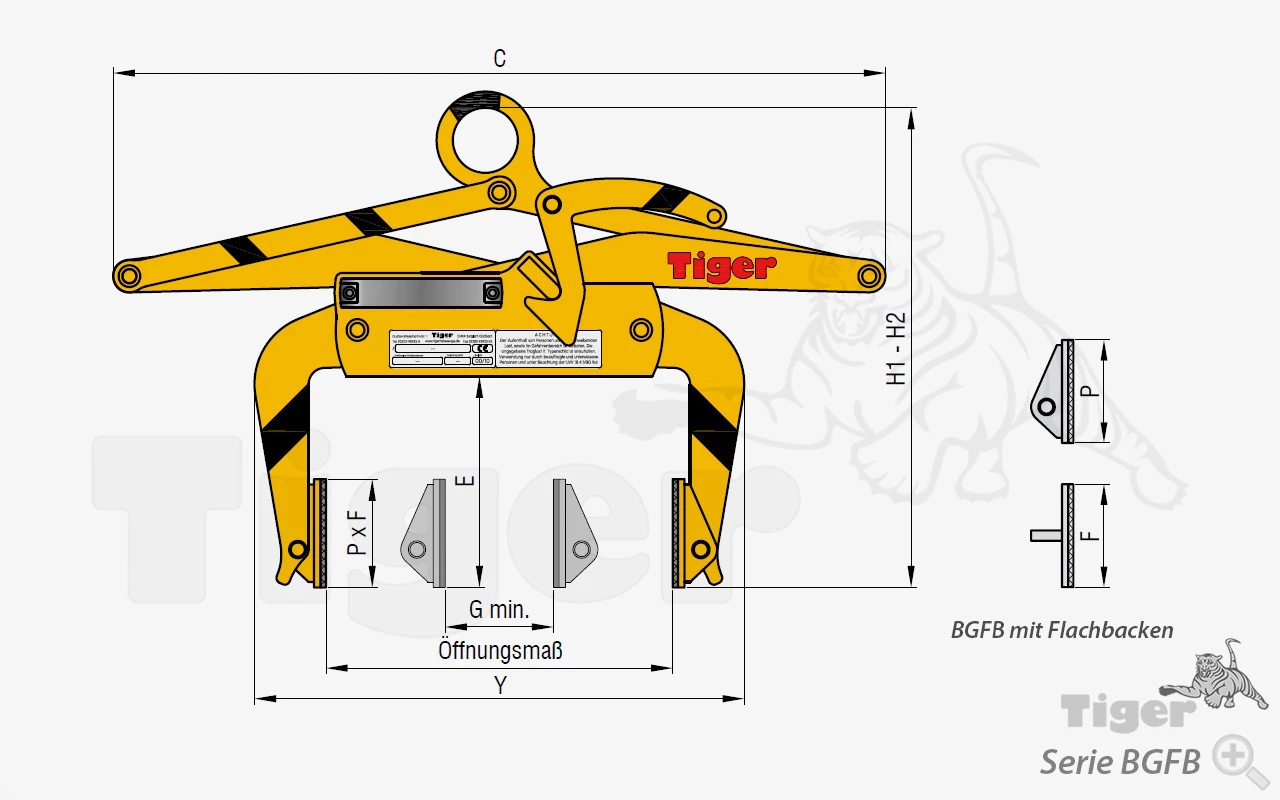

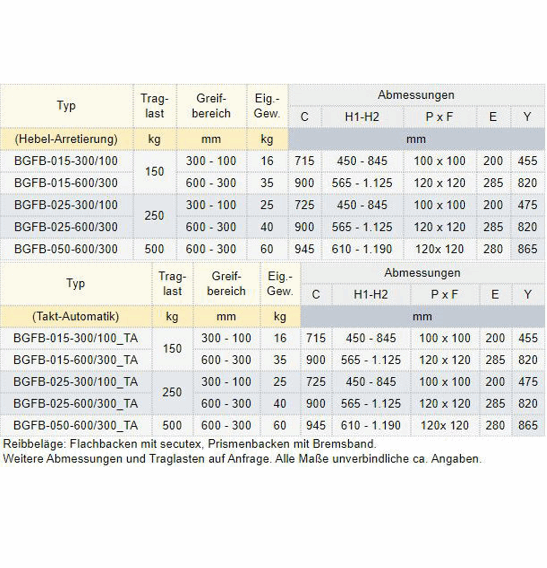

TYPEN-ÜBERSICHT MIT ABMESSUNGEN UND ZEICHNUNG DER TIGER BLOCKGREIFER SERIE BGFB
WEITERE TIGER BLOCKGREIFER
-
Terrier Vertikal-Hebeklemme mit Schonbelag für Blöcke – Blockgreifer zum Heben von Lasten mit parallelen Seiten
Serie TBLC (4)Traglast [kg]: 500 - 3.000Greifbereich (R) (mm): 30 -- 500 -
Tiger Blockgreifer mit Flachbacken | Blöcke und Bretter per Kran heben
Serie BG (6)Traglast [kg]: 150 - 500Greifbereich (max. - min.) [mm]: 300 - 50 -
Blockgreifer mit Flachbacken zum Kran-Heben von blockförmigen Lasten
Serie BGFB (10)Traglast [kg]: 150 - 500Greifbereich (max. - min.) [mm]: 600 - 100 -
Blockgreifer mit Prismenbacken | Zylindrische Lasten per Kran heben
Serie BGRS (10)Traglast [kg]: 150 - 500Greifbereich-Ø (max. - min.) [mm]: 520 - 100 -
Blockgreifer | Tiger Sackgreifer zum Kran-Heben von Tüten und Säcken
Serie BG-VF (2)Traglast [kg]: 100Ausführung: mit Flachbacken, mit Flachbacken und Stahlspitzen -
Tiger Blockgreifer für Rundmaterial, m. Prismenbacken u. Federvorspann
Serie BG-VR (3)Traglast [kg]: 50 - 100Greifbereich (max. - min.) [mm]: 190 - 50 -
Tiger Blockgreifer mit 4-Punkt-Greifbacken zum Heben blockartiger Lasten mit dem Kran
Typ BG-C4B (1)Traglast [kg]: 1.200Greifbereich [mm]: 800 -
Blockgreifer mit 4 gelenkigen Flachbacken zum Kranen von Blockmaterial
Typ BG-D (1)Traglast [kg]: 350Greifbereich [mm]: 630
Nicht genau das, was Sie gesucht haben? Wir passen unsere Tiger Lastaufnahmemittel auch individuell für Sie an!
Sie haben Ihren Anwendungsfall nicht gefunden?
Um Ihnen einen geeigneten Tiger Sonder-Blockgreifer anbieten zu können, benötigen wir noch genauere Informationen von Ihnen.
Bitte senden Sie uns nachfolgende Angaben und Funktionsmaße:
Tiger Sonder-Blockgreifer mit Aufhängung für Einfachhaken DIN 15401
- Ausführung / Serie:
- Traglast [kg]:
- Greifbereich max. – min. [mm]:
- Greiftiefe [mm]:
- Angaben zum Lastgut / Kurzbeschreibung (Was wird wie gehoben?):
In unserem Produktbereich der Tiger Sonder-Lastaufnahmemittel erhalten Sie einen Eindruck davon, was mit unseren Tiger Sonder-Blockgreifer bereits heute schon baulich möglich ist.
Tiger® Sonder-Blockgreifer
Die Tiger® Sonder-Blockgreifer von TigerHebezeuge für den Kranbetrieb sind Hebegreifer für spezielle Lastaufnahmen.
Gerne liefern wir Ihnen einen Tiger® Block-Greifer für den Kranbetrieb als Lastaufnahmemittel (kurz: LAM) in angepasster Bauweise und auf Ihren Anwendungsfall hin.
Um Ihnen ein geeignetes LAM anbieten zu können, benötigen wir genauere Informationen.
Bitte senden Sie uns nachfolgende Angaben und Funktionsmaße:
- Tiger Blockgreifer für den Kran
- Aufhängung für Einfachhaken DIN 15401
- Ausführung / Serie:
- Traglast (kg):
- Greifbereich max. – min. (mm):
- Greiftiefe (mm):
- Angaben zum Lastgut / Kurzbeschreibung (falls nötig):
Hier geht es zu unseren Tiger® Sonder Blockgreifer
Aktuelle Datenblätter zu den einzelnen Varianten als PDF-Datei
Artikelnummer | Traglast [kg] | Greifbereich (max. - min.) [mm] | Ausführung | Aktion |
---|---|---|---|---|
BGFB-025-600/300 | 250 | 600 - 300 | mit manueller Hebel-Arretierung | Datenblatt herunterladen |
BGFB-015-600-300-TA | 150 | 600 - 300 | mit Takt-Automatik | Datenblatt herunterladen |
BGFB-015-600/300 | 150 | 600 - 300 | mit manueller Hebel-Arretierung | Datenblatt herunterladen |
BGFB-015-300/100 | 150 | 300 - 100 | mit manueller Hebel-Arretierung | Datenblatt herunterladen |
BGFB-025-300/100 | 250 | 300 - 100 | mit manueller Hebel-Arretierung | Datenblatt herunterladen |
BGFB-050-600/300 | 500 | 600 - 300 | mit manueller Hebel-Arretierung | Datenblatt herunterladen |
BGFB-015-300/100_TA | 150 | 300 - 100 | mit Takt-Automatik | Datenblatt herunterladen |
BGFB-025-300/100_TA | 250 | 300 - 100 | mit Takt-Automatik | Datenblatt herunterladen |
BGFB-025-600/300_TA | 250 | 600 - 300 | mit Takt-Automatik | Datenblatt herunterladen |
BGFB-050-600/300_TA | 500 | 600 - 300 | mit Takt-Automatik | Datenblatt herunterladen |
Allgemeine Betriebsanleitung für Tiger Lastaufnahmemittel
Begriffsbestimmung Lastaufnahmemittel (kurz: LAM)
Ein nicht zum Hebezeug gehörendes Bauteil oder Ausrüstungsteil, welches das Ergreifen der Last ermöglicht und das zwischen Maschine und Last oder an der Last selbst angebracht wird oder das dazu bestimmt ist, ein integraler Bestandteil der Last zu werden und das gesondert in Verkehr gebracht wird; als Lastaufnahmemittel gelten auch Anschlagmittel und ihre Bestandteile.
Bemessungsgrundlagen
- Maschinenrichtlinie 2006/42/EG
- DIN EN 13155 – Krane – Sicherheit – Lose Lastaufnahmemittel
- DIN EN ISO 12100 – Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung (ISO 12100:2010)
- DIN 15003 – Hebezeuge – Lastaufnahmeeinrichtungen, Lasten und Kräfte – Begriffe
- DGUV Regel 109-075 (vormals DGUV Regeln 100-500) – Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb
Fassung in deutsch
Stand 08-2023
English version
version 08-2023
Deutsche und englische Fassung
Stand / version 08-2023
Nederlandse versie
Staan 08-2023
Version française
était debout 08-2023
Polska wersja
stał 08-2023
Versión en español
Actualización 01-2023
Allgemeine Bedienungsanleitung für Tiger Lastaufnahmemittel
PDF-Download-Links
Allgemeine Betriebsanleitung für Tiger Lastaufnahmemittel – Stand 08-2023 (ca. 14 MB)
General operating instructions for Tiger load suspension devices – version 8-2023 (ca. 13 MB)
Algemene gebruiksaanwijzing voor Tiger lastopnamemiddelen – Staan 08-2023 (ca. 5 MB)
Tłumaczenie oryginalnej ogólnej instrukcji eksploatacji zawiesi – stał 08-2023 (ca. 6 MB)
Traducción del manualde funcionamiento original para accesorios de elevación – Actualización 08-2023 (ca. 5 MB)
Tiger Blockgreifer – Schnellübersicht unseres Standard-Lieferprogramms aller Serien
- Tiger Blockgreifer BG: für Rechteckmaterial, bis 0,5 t
- Tiger Blockgreifer BGFV: für Rechteckmaterial, bis 0,5 t
- Tiger Blockgreifer BGRS: für Rundmaterial, bis 0,5 t
- Tiger Blockgreifer BG-VF: für Säcke und Tüten, bis 0,1 t
- Tiger Blockgreifer BG-VR: für Rundmaterial, bis 0,1 t
- Tiger Blockgreifer BG-C4B: mit Abstützung, für parallelwandige und quaderförmige Lasten, bis 1,2 t
- Tiger Blockgreifer BG-D: mit 4 gelenkigen Pallen, für parallelwandige und quaderförmige Lasten, bis 0,35 t
Tiger Blockgreifer Sonderbau – weitere spezielle Block-Hebegreifer
Artikel-Nr. | Traglast [kg] | Greifbereich (max. - min.) [mm] | Ausführung | Pallenhöhe P [mm] | Pallenbreite F [mm] | Eintauchtiefe E [mm] | Reibbelag | Eigengewicht [kg] | Oberfläche | Preis | Warenkorb |
---|---|---|---|---|---|---|---|---|---|---|---|
BGFB-025-600/300 | 250 | 600 - 300 | mit manueller Hebel-Arretierung | 120 | 120 | 285 | secutex® | 40 | RAL 1004 (Goldgelb) lackiert | 2.460,00 € | |
BGFB-015-600-300-TA | 150 | 600 - 300 | mit Takt-Automatik | 120 | 120 | 285 | secutex® | 35 | RAL 1004 (Goldgelb) lackiert | Auf Anfrage | |
BGFB-015-600/300 | 150 | 600 - 300 | mit manueller Hebel-Arretierung | 120 | 120 | 285 | secutex® | 35 | RAL 1004 (Goldgelb) lackiert | 2.355,00 € | |
BGFB-015-300/100 | 150 | 300 - 100 | mit manueller Hebel-Arretierung | 100 | 100 | 200 | secutex® | 16 | RAL 1004 (Goldgelb) lackiert | 1.780,00 € | |
BGFB-025-300/100 | 250 | 300 - 100 | mit manueller Hebel-Arretierung | 100 | 100 | 200 | secutex® | 25 | RAL 1004 (Goldgelb) lackiert | 2.165,00 € | |
BGFB-050-600/300 | 500 | 600 - 300 | mit manueller Hebel-Arretierung | 120 | 120 | 280 | secutex® | 60 | RAL 1004 (Goldgelb) lackiert | 3.315,00 € | |
BGFB-015-300/100_TA | 150 | 300 - 100 | mit Takt-Automatik | 100 | 100 | 200 | secutex® | 16 | RAL 1004 (Goldgelb) lackiert | 2.290,00 € | |
BGFB-025-300/100_TA | 250 | 300 - 100 | mit Takt-Automatik | 100 | 100 | 200 | secutex® | 25 | RAL 1004 (Goldgelb) lackiert | 2.690,00 € | |
BGFB-025-600/300_TA | 250 | 600 - 300 | mit Takt-Automatik | 120 | 120 | 285 | secutex® | 40 | RAL 1004 (Goldgelb) lackiert | 2.925,00 € | |
BGFB-050-600/300_TA | 500 | 600 - 300 | mit Takt-Automatik | 120 | 120 | 285 | secutex® | 60 | RAL 1004 (Goldgelb) lackiert | 3.780,00 € |
