Yale Hohlkolben-Hydraulikzylinder mit hydraulischem Kolbenrückzug, doppeltwirkend

Yale Hohlkolben-Hydrauklikzylinder YCH mit hydraulischem Kolbenrückzug, doppeltwirkend

Produktmerkmale

  • Yale Hohlkolbenzylinder im Chro-Mo-Design
  • Max. Betriebsdruck 700 bar
  • Doppeltwirkend mit hydraulischem Kolbenrückzug
  • Große durchgehende Mittelbohrung
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
  • Doppelte Bronzeführung der hartverchromten Kolbenstange
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange
  • Vollbelastbarer Kolben-Endanschlag
  • Mit auswechselbarem, gehärtetem Druckstück
  • Mit Schmutzabstreifer innen und außen
  • Ölanschlussgewinde 3/8 NPT
  • Einschließlich Kupplungsmuffe Typ CFY-1
  • Alle Zylinder mit Tragegriff, ab Typ YCH- 62/250 mit zwei Trageringen
  • Oberfläche rot und schwarz lackiert

Produktbeschreibung

Yale Hohlkolben-Hydrauklikzylinder YCH mit hydraulischem Kolbenrückzug, doppeltwirkend

Die Anwendungsmöglichkeiten und Einsatzbedingungen sind die gleichen wie bei den einfachwirkenden Hohlkolben-Zylindern.
Jedoch erfolgt der Kolbenrückzug bei diesen doppeltwirkenden Hydraulikzylindern hydraulisch mittels zweitem Ölanschluss.

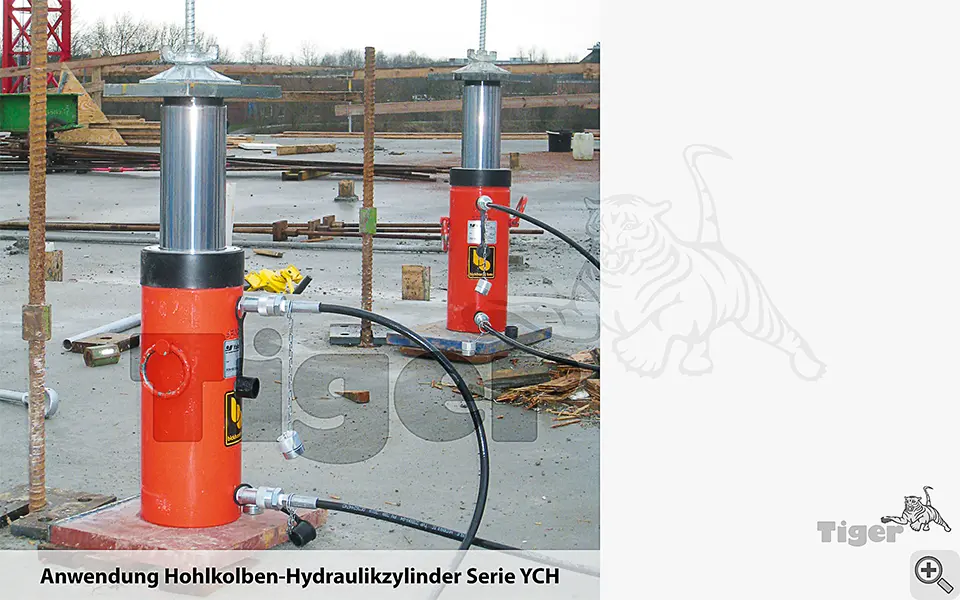

Hydraulisch doppelt wirkende Hohlkolbenzylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z. B. beim Takt-Zugverfahren).

Optionen

Für dieses Produkt bieten wir derzeit keine Optionen an.

Lieferumfang

  • Yale Hohlkolben-Hydraulikzylinder YCH
  • Kupplungsmuffe Typ CFY-1
  • Gedruckte Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante YCH-33/150

Bauhöhe eingefahren: 310 [mm]
Druckkraft: 33,5 [t]
Durchgangsbohrung: 33 [mm]
Eigengewicht: 18,45 [kg]
Hub: 150 [mm]
Oberfläche: RAL 2002 (Blutorange) lackiert
Ölvolumen max.: 716 [cm³]
Zugkraft: 18 [t]
Zylinder Außen-Ø: 114 [mm]

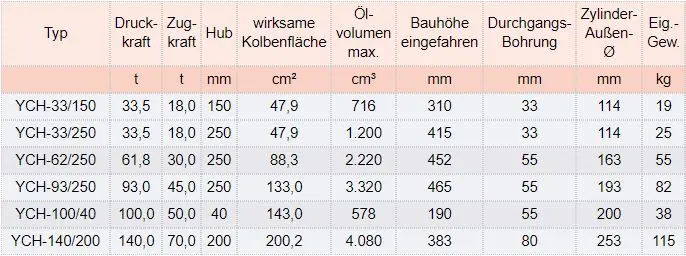

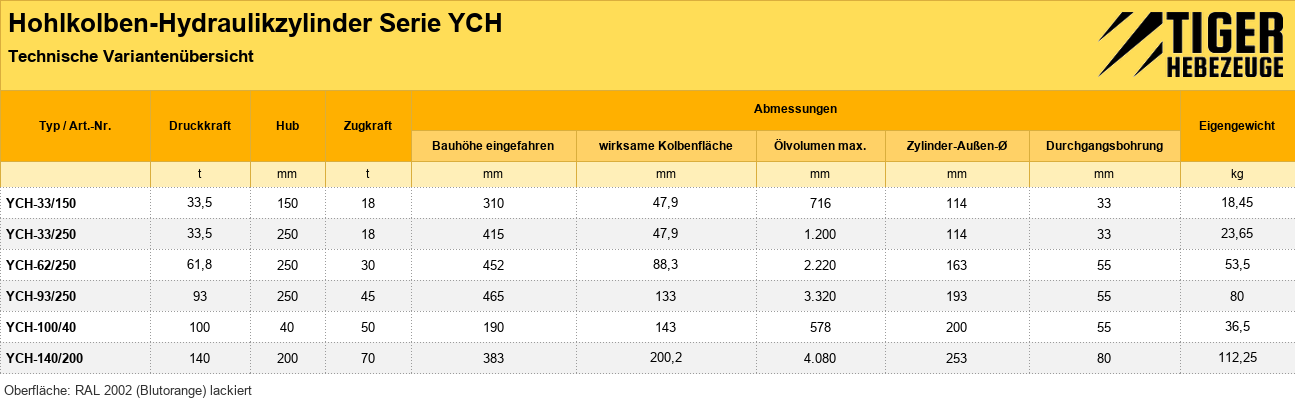

Produktnummer Druckkraft Hub Zugkraft Preis
YCH-100/40 100 [t] 40 [mm] 50 [t] 3736 € Übernehmen
YCH-140/200 140 [t] 200 [mm] 70 [t] 6726 € Übernehmen
YCH-33/150 33,5 [t] 150 [mm] 18 [t] 2359 € Übernehmen
YCH-33/250 33,5 [t] 250 [mm] 18 [t] 2765 € Übernehmen
YCH-62/250 61,8 [t] 250 [mm] 30 [t] 3879 € Übernehmen
YCH-93/250 93 [t] 250 [mm] 45 [t] 5028 € Übernehmen
