C-Haken mit Lasthebemagnet zum Aufrichten und Heben von Stahlscheiben

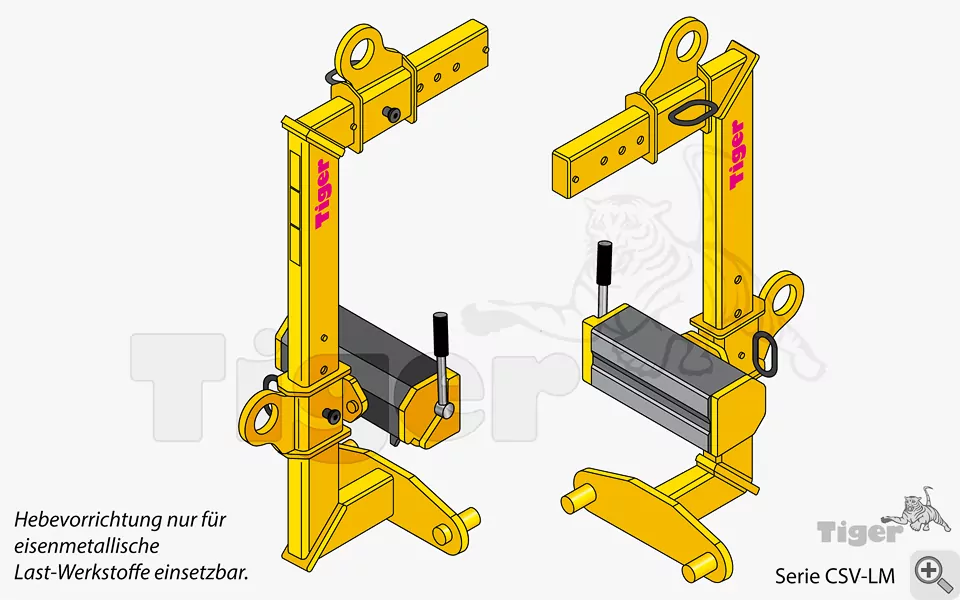

Tiger C-Haken CSV-LM mit Permanent-Lasthebemagnet zum Aufrichten und Transport von Stahlscheiben und Stahlplatten per Kran

Produktmerkmale

  • Tiger Magnet C-Haken für den Kranbetrieb
  • Aufhängung für Einfachhaken DIN 15401
  • Speziell für eisenmetallische Lasten
  • Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Tiger C-Haken CSV-LM mit Permanent-Lasthebemagnet zum Aufrichten und Transport von Stahlscheiben und Stahlplatten per Kran

Dieser Tiger C-Haken ist mit einem kräftigen Permanent-Lasthebemagnet zum Aufrichten von beispielsweise Stahlscheiben und Stahlplatten mit einem Kran ausgerüstet.

Um unterschiedliche Scheibendurchmesser abzudecken, ist die Position des Lasthebemagneten per Steckbolzen fixiert und im Raster verstellbar.
Der Lasthebemagnet muss auf die Mitte des Werkstücks eingestellt sein.

Die Stahlscheibe wird zusätzlich am unteren C-Haken mit zwei Bolzen gehalten. Diese dienen als Auflageprisma.
Die Kranaufhängung ist für unterschiedliche Scheibendicken auf den jeweiligen Lastschwerpunkt einzustellen.

Das Umlegen von Stahlscheiben ist u. U. nur bedingt möglich und ist im Einzelfall abzuklären!

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen

  • Stufenlose Verstellung der Kranöse
  • Höhere Traglasten
  • Andere Abmessungen

Lieferumfang

  • Tiger Magnet-C-Haken CSV-LM
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Das Umlegen von Stahlscheiben ist u. U. nur bedingt möglich und ist im Einzelfall abzuklären!

Hinweis zum sicheren Abstellen von C-Haken
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

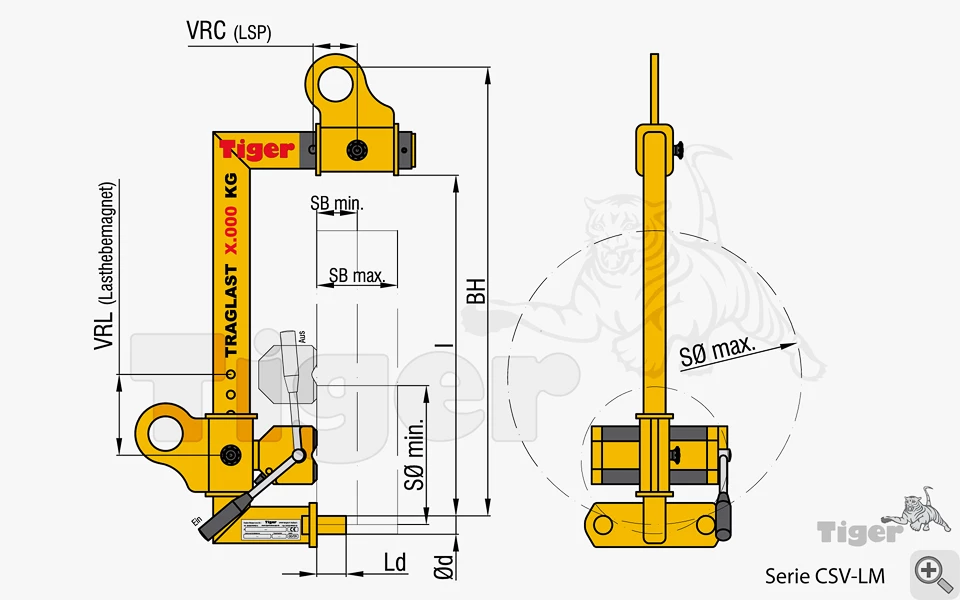

Variante CSV-LM-0,25-0,55/0,12

Traglast: 250 [kg]
BH: 770 [mm]
Eigengewicht: 18 [kg]
Ld: 30 [mm]
Material: Stahl
Oberfläche: RAL 1004 (Goldgelb) lackiert
ØD: 20 [mm]
Stahlscheiben-Dicke SB (max. - min.): 120 - 40 [mm]
Stahlscheiben-Ø S: 300-550 [mm]

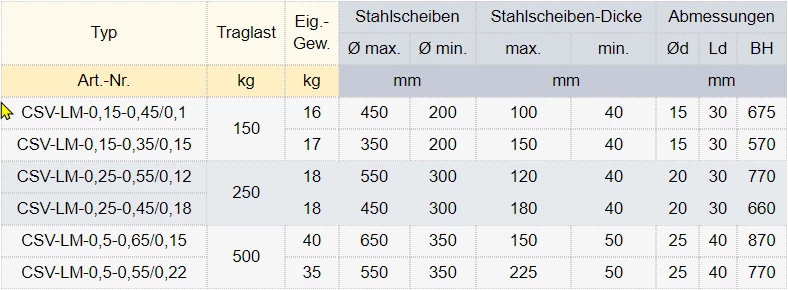

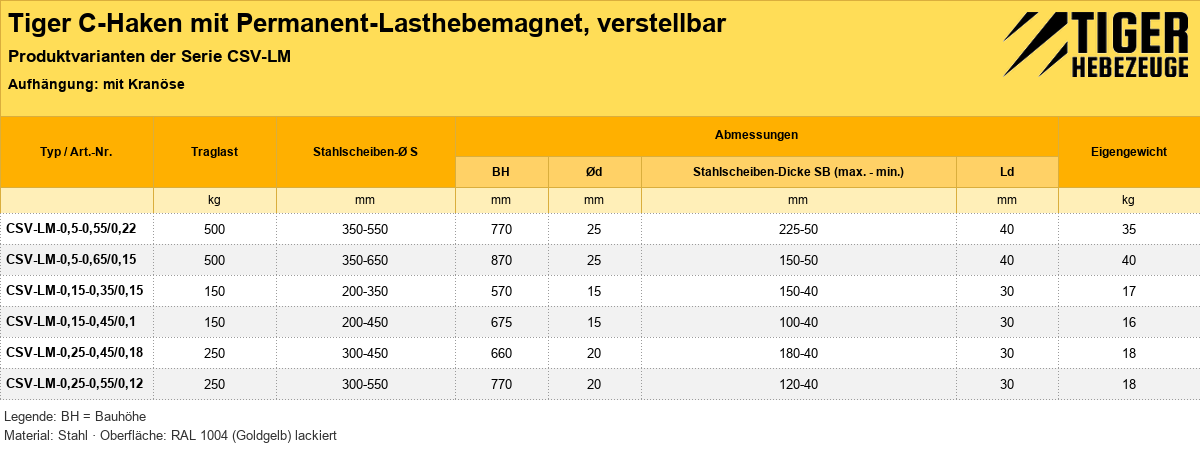

Produktnummer Stahlscheiben-Ø S Traglast Preis
CSV-LM-0,15-0,35/0,15 200-350 [mm] 150 [kg] 2340 € Übernehmen
CSV-LM-0,15-0,45/0,1 200-450 [mm] 150 [kg] 2410 € Übernehmen
CSV-LM-0,25-0,45/0,18 300-450 [mm] 250 [kg] 2385 € Übernehmen
CSV-LM-0,25-0,55/0,12 300-550 [mm] 250 [kg] 590 € Übernehmen
CSV-LM-0,5-0,55/0,22 350-550 [mm] 500 [kg] 2685 € Übernehmen
CSV-LM-0,5-0,65/0,15 350-650 [mm] 500 [kg] 2365 € Übernehmen

DIE MAGNET-C-HAKEN SERIE CSV-LM IM DETAIL UND EINSATZ

Das Funktionsprinzip

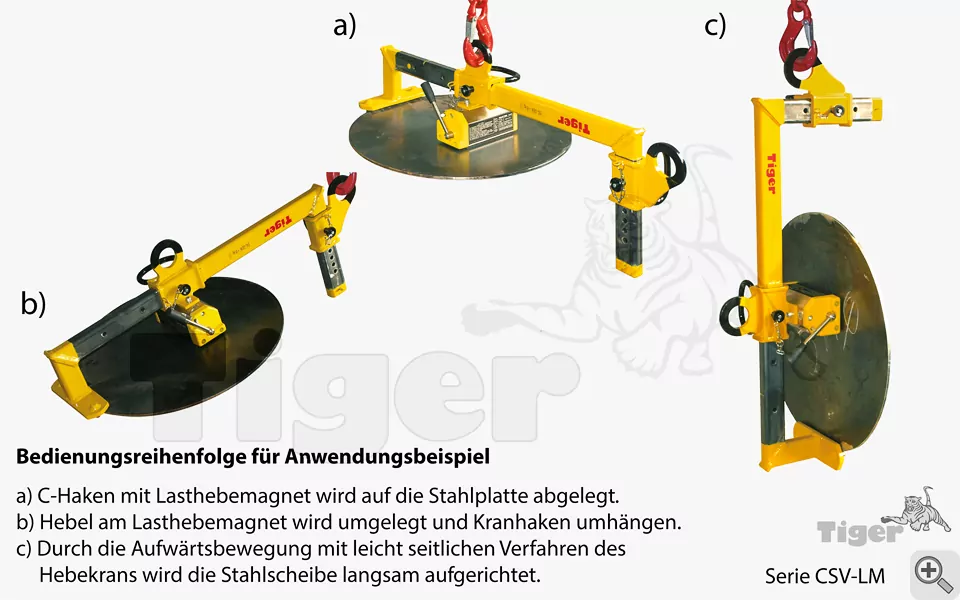

Durch ein einfaches Schwenken des Hebels wird der Lasthebemagnet aktiviert bzw. deaktiviert. Eine Sicherheitsvorrichtung sperrt den Hebel in der MAG-Phase, wodurch jede ungewollte Entmagnetisierung (DEMAG) ausgeschlossen ist.

Hinweis:
Die Tragbolzen müssen an den Stirnflächen der Scheibe anliegen, erst dann den Hebel am Lasthebemagnet umlegen und Kranhaken in die zweite Kranaufhängung u

NICHT GENAU DAS, WAS SIE GESUCHT HABEN?

Wir passen unsere Tiger Lastaufnahmemittel individuell für Sie an! In unserem Produktbereich Tiger - Sonder Lastaufnahmemittel erhalten Sie einen Eindruck von bereits gefertigten Bauvariationen.
