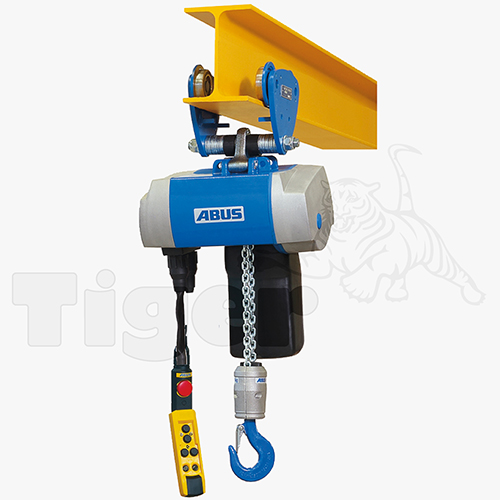

Abus Elektrokettenzug GM2 mit Abus Handfahrwerk für 400 V

Abus Elektrokettenzug GM2 mit Aufhängebügel und Abus Handfahrwerk für 400 V

Produktmerkmale

  • Abus Elektrokettenzug GM2 für 400 V
  • Für den Hallenbetrieb geeignet
  • Aufklappbarer und abnehmbarer Aufhängebügel
  • Betriebsspannung: 3-Phasen (Drehstrom) 380 - 415 V/50 Hz
  • Schutzart IP55, Isolationsklasse F
  • Steuerung mittels Hängetaster mit „Not-Halt“-Taste, Schutzart IP65
  • Direktsteuerung serienmäßig bei Typen GM2, GM4 und GM6
  • 48 V Schützsteuerung in Halbleitertechnologie serienmäßig bei Typ GM8
  • Schnellsteckverbindungen mit Drehverschraubung
  • 2 Hubgeschwindigkeiten (Haupthub/Feinhub)
  • Überlastsicherung durch von außen nachstellbare Rutschkupplung
  • Hochfeste, verzinkte Profilstahlkette mit Kettenspeicher
  • Standardmäßig mit 3 m Hakenweg (Hublängen >7 m bitte anfragen)
  • Steuerleitung entsprechend Hakenweg
  • Handfahrwerk
  • Oberfläche Motorgehäuse: in RAL 5017 (Verkehrsblau) beschichtet
  • Oberfläche Fahrwerk: in RAL 5017 (Verkehrsblau)

Produktbeschreibung

Abus Elektrokettenzug GM2 mit Aufhängebügel und Abus Handfahrwerk für 400 V Starker Elektrokettenzug mit Rollfahrwerk und zwei Hub-Geschwindigkeiten

Mit dem aufklappbaren Aufhängebügel lässt sich dieser elektrische Kettenzug ganz einfach stationär befestigen oder mit einem Handfahrwerk (Laufkatze, Rollkatze) betrieben. Durch sein geringes Eigengewicht und seine kompakten Abmessungen ist er für mobilen Einsatz optimal geeignet.

Der mobile Abus Elektrokettenzug GM benötigt ein 380 – 415 Volt Stromnetz (400V Drehstrom).
Die besonders niedrige Bauart sorgt für eine optimale Ausnutzung des Arbeitsbereichs.

Serienmäßige ist er mit zwei Hubgeschwindigkeiten ausgestattet (langsam/schnell).
Der Feinhub ermöglicht ein behutsames Heben und Senken. Hierdurch kann sanft eine bestimmte Position exakt angefahren werden.

Wir führen diesen elektrischen Kettenzug in einer 1-Strang und 2-Strang Ausführung. Er hebt je nach Modell Lasten bis zu 3.200 kg. Der maximal mögliche Hakenweg liegt bei 32 m.

Die Bremsbeläge haben besonders hohen Standzeiten. Im Normalfall benötigt man ca. 1.000.000 Bremsungen bei Vollast bis zum Nachstellen.

Das Fahrwerk

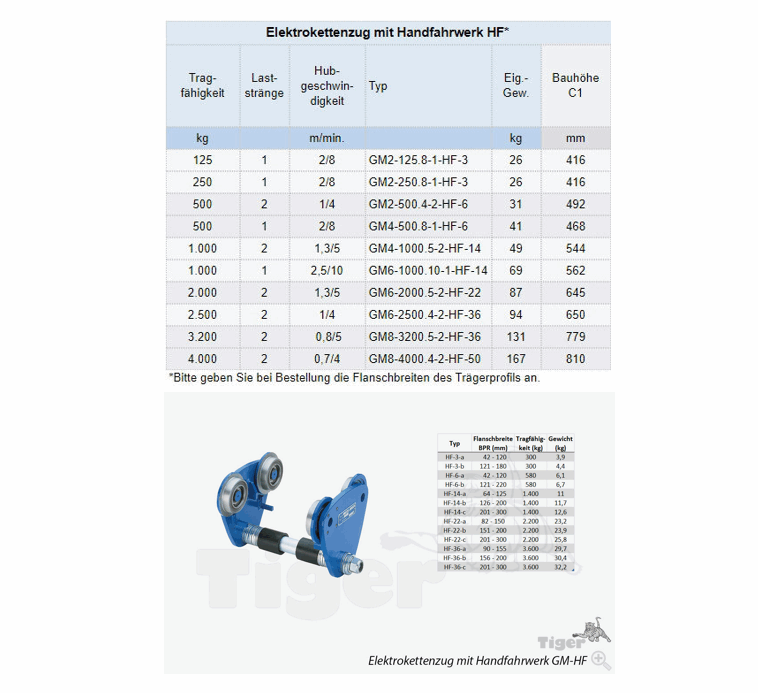

Bei der Laufkatze handelt es sich um ein handgeführtes robustes Roll-Fahrwerk in wälzgelagerter Konstruktion und bearbeiteten Laufrollen. Das Fahrwerk ist auf verschiedene Flanschbreiten-Bereiche einstellbar (s. Liste, größere Flanschbreiten auf Anfrage) und praktisch wartungsfrei.



Optionen

  • 48 V Halbleitersteuerung bzw. Schützsteuerung im Handtaster für Typen GM2, GM4 und GM6 (bei GM8 bereits vorhanden)
  • Zusatzabgang am Hebezeug
  • Betriebsstundenzähler
  • Frequenzumrichter ABUliner (zum stufenlosen und sanften Heben und Senken)
  • Funk-Fernbedienung Tiger G2 (Plug & Play)
  • Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung

Lieferumfang

  • Abus Elektrokettenzug Serie GM2 für 400 Volt
    • inkl. Hängetaster
    • inkl. Steuerleitung
    • inkl. Kettenspeicher
    • inkl. CEE-Netzanschlussstecker
    • Mit eingezogener Lastkette
  • Abus Handfahrwerk Serie HF
  • Gedruckte Betriebsanleitung in deutsch
  • EG-Konformitätserklärung
  • Prüfbuch in gedruckter Form in Deutsch inkl. Einbauerklärung gemäß EG-Maschinenrichtlinie 2006/42/EG

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante GM2-250.8-1-HF-3-a-3

Tragfähigkeit: 125 [kg]
Anz. Laststränge: 1

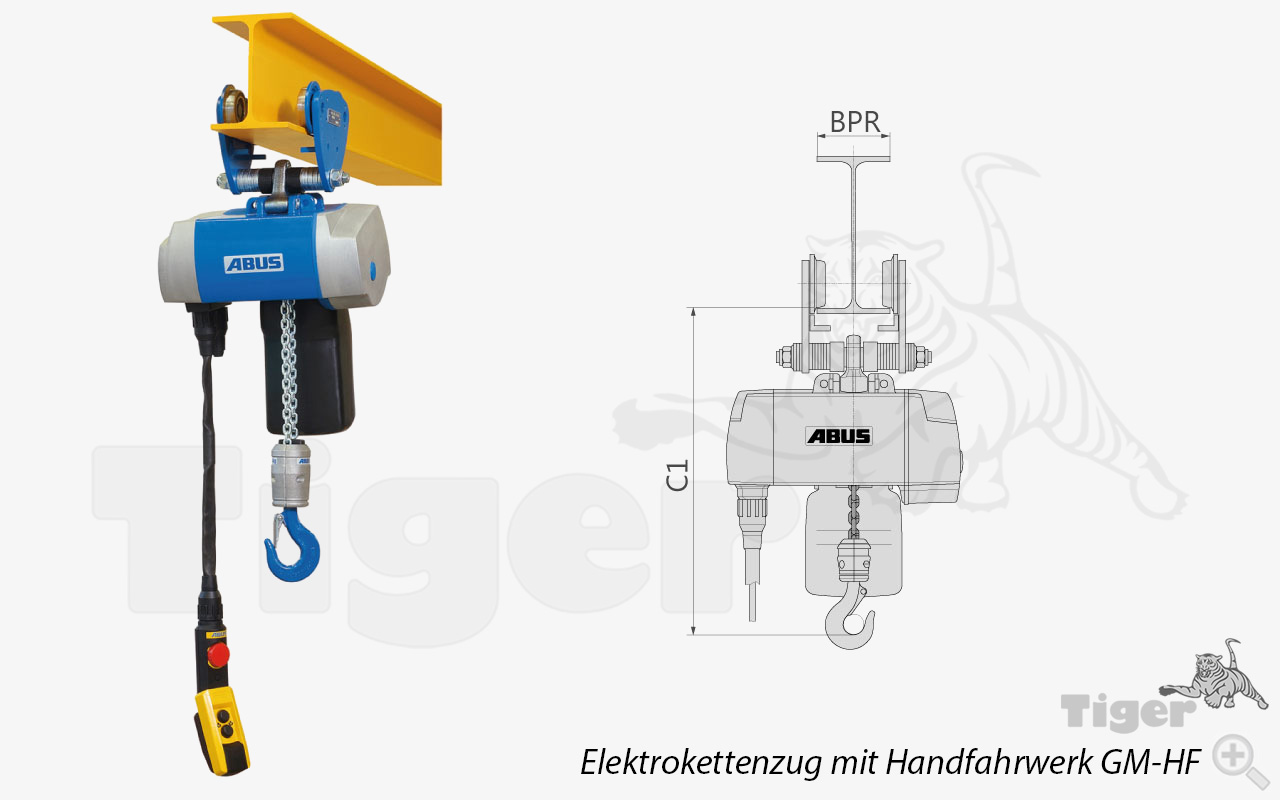

Bauhöhe C: 416 [mm]
Eigengewicht: 62 [kg]
Fein- / Haupthub: 2 / 8 [m/Min.]
für Trägerflanschbreite: 42-120 [mm]
Hakenweg: 3.000 [mm]
Oberfläche: RAL 5017 (Verkehrsblau)

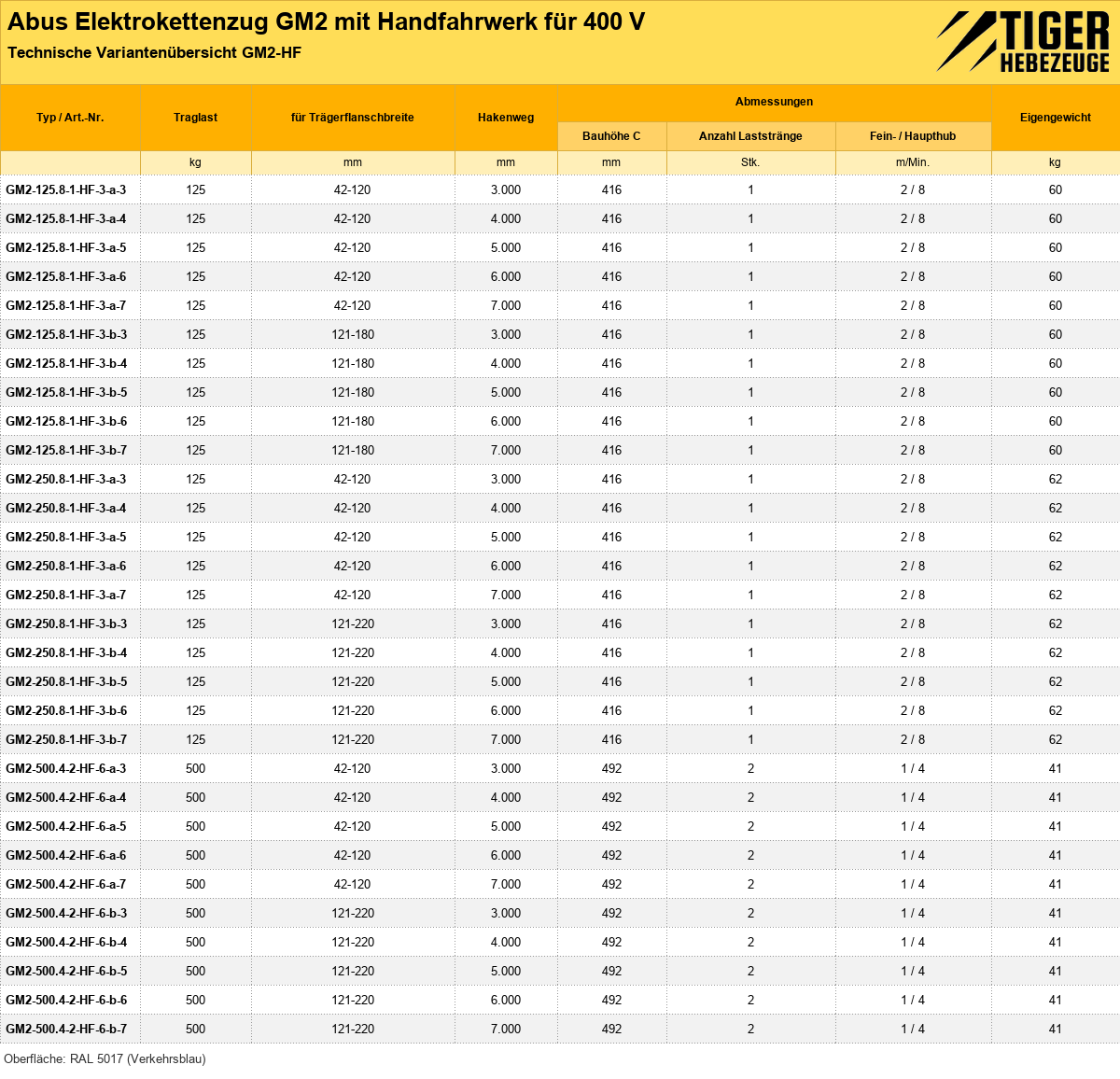

Produktnummer Hakenweg Tragfähigkeit für Trägerflanschbreite Preis
GM2-125.8-1-HF-3-a 3.000 [mm] 125 [kg] 42-120 [mm] 1610 € Übernehmen
GM2-125.8-1-HF-3-a-3 3.000 [mm] 125 [kg] 42-120 [mm] 1610 € Übernehmen
GM2-125.8-1-HF-3-a-4 4.000 [mm] 125 [kg] 42-120 [mm] 1661 € Übernehmen
GM2-125.8-1-HF-3-a-5 5.000 [mm] 125 [kg] 42-120 [mm] 1712 € Übernehmen
GM2-125.8-1-HF-3-a-6 6.000 [mm] 125 [kg] 42-120 [mm] 1763 € Übernehmen
GM2-125.8-1-HF-3-a-7 7.000 [mm] 125 [kg] 42-120 [mm] 1814 € Übernehmen
GM2-125.8-1-HF-3-b 3.000 [mm] 125 [kg] 121-180 [mm] 1610 € Übernehmen
GM2-125.8-1-HF-3-b-3 3.000 [mm] 125 [kg] 121-180 [mm] 1610 € Übernehmen
GM2-125.8-1-HF-3-b-4 4.000 [mm] 125 [kg] 121-180 [mm] 1661 € Übernehmen
GM2-125.8-1-HF-3-b-5 5.000 [mm] 125 [kg] 121-180 [mm] 1712 € Übernehmen
GM2-125.8-1-HF-3-b-6 6.000 [mm] 125 [kg] 121-180 [mm] 1763 € Übernehmen
GM2-125.8-1-HF-3-b-7 7.000 [mm] 125 [kg] 121-180 [mm] 1814 € Übernehmen
GM2-250.8-1-HF-3-a 3.000 [mm] 125 [kg] 42-120 [mm] 1610 € Übernehmen
GM2-250.8-1-HF-3-a-3 3.000 [mm] 125 [kg] 42-120 [mm] 1610 € Übernehmen
GM2-250.8-1-HF-3-a-4 4.000 [mm] 125 [kg] 42-120 [mm] 1661 € Übernehmen
GM2-250.8-1-HF-3-a-5 5.000 [mm] 125 [kg] 42-120 [mm] 1712 € Übernehmen
GM2-250.8-1-HF-3-a-6 6.000 [mm] 125 [kg] 42-120 [mm] 1763 € Übernehmen
GM2-250.8-1-HF-3-a-7 7.000 [mm] 125 [kg] 42-120 [mm] 1814 € Übernehmen
GM2-250.8-1-HF-3-b 3.000 [mm] 125 [kg] 121-220 [mm] 1610 € Übernehmen
GM2-250.8-1-HF-3-b-3 3.000 [mm] 125 [kg] 121-220 [mm] 1610 € Übernehmen
GM2-250.8-1-HF-3-b-4 4.000 [mm] 125 [kg] 121-220 [mm] 1661 € Übernehmen
GM2-250.8-1-HF-3-b-5 5.000 [mm] 125 [kg] 121-220 [mm] 1712 € Übernehmen
GM2-250.8-1-HF-3-b-6 6.000 [mm] 125 [kg] 121-220 [mm] 1763 € Übernehmen
GM2-250.8-1-HF-3-b-7 7.000 [mm] 125 [kg] 121-220 [mm] 1814 € Übernehmen
GM2-500.4-2-HF-6-a 3.000 [mm] 500 [kg] 42-120 [mm] 1890 € Übernehmen
GM2-500.4-2-HF-6-a-3 3.000 [mm] 500 [kg] 42-120 [mm] 1890 € Übernehmen
GM2-500.4-2-HF-6-a-4 4.000 [mm] 500 [kg] 42-120 [mm] 1970 € Übernehmen
GM2-500.4-2-HF-6-a-5 5.000 [mm] 500 [kg] 42-120 [mm] 2050 € Übernehmen
GM2-500.4-2-HF-6-a-6 6.000 [mm] 500 [kg] 42-120 [mm] 2130 € Übernehmen
GM2-500.4-2-HF-6-a-7 7.000 [mm] 500 [kg] 42-120 [mm] 2210 € Übernehmen
GM2-500.4-2-HF-6-b 3.000 [mm] 500 [kg] 121-220 [mm] 1890 € Übernehmen
GM2-500.4-2-HF-6-b-3 3.000 [mm] 500 [kg] 121-220 [mm] 1890 € Übernehmen
GM2-500.4-2-HF-6-b-4 4.000 [mm] 500 [kg] 121-220 [mm] 1970 € Übernehmen
GM2-500.4-2-HF-6-b-5 5.000 [mm] 500 [kg] 121-220 [mm] 2050 € Übernehmen
GM2-500.4-2-HF-6-b-6 6.000 [mm] 500 [kg] 121-220 [mm] 2130 € Übernehmen
GM2-500.4-2-HF-6-b-7 7.000 [mm] 500 [kg] 121-220 [mm] 2210 € Übernehmen

PRODUKT-FEATURES DER 400 V ABUS ELEKTROKETTENZÜGE GM

ZUBEHÖR FÜR ABUS ELEKTRO-KETTENZÜGE SERIE GM

OPTIONEN FÜR ABUS ELEKTRO-KETTENZÜGE SERIE GM

ANWENDUNGSBEISPIEL AUS DER PRAXIS: KRANSYSTEM UND LASTAUFNAHMEMITTEL

Der elektrische Kettenzug GM von Abus im Einsatz mit einem Tiger Lastaufnahmemittel

Hier zeigen wir ein Anwendungsbeispiel, um ein Werkstück mit unförmiger Kontur per Kran und Hebezeug sicher zu handhaben.

Abus Elektrokettenzug GM mit verfahrbarem Handfahrwerk und einer Tiger Spindel-Hebezange als Lastaufnahmemittel.
