Hebeklemmen und Blechgreifer für den Materialtransport im Kranbetrieb

HEBEKLEMMEN

Was sind Hebeklemmen?

Hebeklemmen sind mechanisch auf eine Last wirkende Hebemittel für den Kran, welche zum Transport und zum Heben von Lasten an einem Kran zum Einsatz kommen. Die Kraft wird über Gelenke wie bei einer gewöhnlichen Zange auf die Last übertragen. Hierbei wird die Last temporär verklemmt oder unterfasst, sodass diese sich per Kran anheben und transportieren lässt.

Hebeklemmen sind mechanische Hebemittel, die durch Andrücken von einer bzw. zwei Klemmbacken an eine Last an definierter Stelle greifen, um sie sicher per Kran oder Bagger zu heben und zu transportieren.

Unsere Hebeklemmen werden aus Stahl oder Edelstahl gefertigt.

Hebeklemmen für den Kran kommen häufig an Produktionslinien, in Fertigungswerkstätten und im Baubereich zum Einsatz.

Wie funktionieren Hebeklemmen?

Hebeklemmen sind Lastaufnahmemittel für den Kran, die eine Last reibschlüssig (z. B. Hebe-Klemmen mit Schonbelag) oder per Mikroformschluß (z. B. Hebe-Klemmen mit Zahnkranz) heben. Sie klemmen sich beim Anheben dann am Lastgut fest. Vor dem Transportvorgang muss ein Handhebel zur Arretierung der Hebeklemme an der Last umgelegt werden.

Durch das Lösen des Sicherungshebels wird das Blech frei. Die Klemmwirkung durch das Hebesystem ist nur ausreichend, wenn die Dicke des Bleches im Greifbereich der Hebeklemme liegt. Die Kraft wird hierbei rein mechanisch über mind. eine Gelenkverbindung während des Anhebens an die Lastfläche übertragen.

Alle von uns angebotenen Hebeklemmen funktionieren rein mechanisch d. h. ohne Hydraulik, Pneumatik und Elektrik. Manche Hebeklemmen haben einen verstellbaren Greifbereich, um unterschiedlich dicke Lasten heben zu können.

Beim horizontalen Heben von Platten und Trägern kommen meist mehrere Horizontal-Hebeklemmen zum Einsatz. Je nach Transportanforderung müssen diese dann  zumindest paarweise eingesetzt werden.

Wofür benötige ich Hebeklemmen?

Hebeklemmen bieten eine Problemlösung für den Transport von Blechen und Profilen und können exakt auf ihren Einsatzbereich abgestimmt werden.
Hebeklemmen dienen vorrangig dem Kran-Transport und dem Drehen, Wenden und Aufrichten von Platten, Profilen, Strukturen und Konstruktionen. Hierbei wird das Lastgut mechanisch durch physische Druckeinwirkung gegriffen bzw. eingeklemmt.

Welche Arten von Hebeklemmen gibt es und was sind Ihre Funktionen?

Hebeklemmen gibt es als Hebemittel für den Kran in einer Vielzahl an Ausführungen für unterschiedliche Lasten.

Man unterscheidet Hebeklemmen auch nach der Art des Hebevorgangs:

• Horizontal-Hebeklemmen zum Heben von waagerecht liegendem Lastgut (z. B. liegende Platten, Bleche und Stahlprofile)

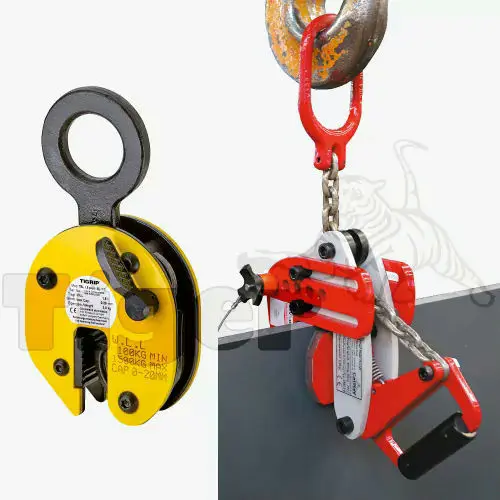

• Vertikal-Hebeklemmen zum Heben von senkrecht stehendem Lastgut (z. B. stehende Platten und Blechen)
• Schraub-Hebeklemmen zum Heben von Stahlprofilen (z. Bsp. H-Trägern, IPE-Träger usw.)

• Sandwichklemmen zum Heben von Sandwichpaneelen
• Kabeltrommel-Klemmen zum Heben von Kabeltrommeln und Spulen
• Allzweck-Hebeklemmen – Allzweckgreifer zum Heben verschiedener Lasten
• Glas-Transportzangen – zum Kran-Transport von Glasscheiben
• Platten-Schongreifer – Plattenzangen – Hebeklemmen mit Schonbelag zum Transport empfindlicher Plattenmaterialien
• Spindelzangen – zum Heben von Grabsteinen und Granitplatten

Hierzu zählen Hebeklemmen für z. B.:

• Bleche (Blechklemmen, Blechgreifer)
• Stahlträger und Aluträger
• Stahlfässer (Fassklemmen)
• Rohre und Röhren (Rohrgehänge, Rohrhaken)
• Betonplatten, Fliesen und Natursteinplatten
• Platten aus Alu, Glas, Kunststoff, Holz (Plattenklemme)
• Edelstahl-Platten
• Profile und Konstruktionen (Hebeklemme vertikal)
• Schienen und Profile (Schienenzange)
• Sandwichpaneele (Sandwichklemme)
• empfindliche Oberflächen (Schonklemme, Schongreifer)

Einige dieser Hebeklemmen bieten auch eine Funktion zum Drehen und Wenden. Man unterscheidet daher auch:

• Hebeklemmen zum Heben und Transportieren
• Hebeklemmen zum Heben, Transportieren, Aufrichten und Drehen bzw. Wenden

Beim Drehen von Lasten kommt häufig eine weitere Gelenkverbindung oder eine Aufhängekette zum Einsatz.

Je nach Biegeverhalten des Transportgutes wird auch noch einmal unterschieden zwischen eigenstabilen und nicht eigenstabilen Lasten. Mit eigenstabil sind hier Bleche und Platten gemeint, die durch während des Hebens sich nicht so leicht durchbiegen und eine ausreichend hohe Steifigkeit besitzen. Nicht eigenstabil sind demnach dünnwandige Bleche und Platten.

Für welche Lasten eignen sich Hebeklemmen?

Hebeklemmen sind für eine Vielzahl an Lasten einsetzbar. Besonders häufig eingesetzt werden sie zum Transport von:

• Betonelemente und Betonplatten
• Betonplatten
• Bleche
• Edelstahl-Platten
• Fässer
• Glasscheiben
• Grabsteine und Granitplatten
• Kabeltrommeln
• Platten aus Alu, Kunststoff, Holz
• Profile und Konstruktionen
• Rohre und Röhren
• Sandwichpaneele
• Schienen und Profile
• Stahlfässer
• Stahlträger und Aluträger
• … und weitere Lasten

Wie hoch ist die Traglast von Hebeklemmen?

In unserem TigerHebezeuge-Webshop bieten wir Hebeklemmen mit einer Tragfähigkeit von bis zu 30 t WLL.

Hebeklemmen und Greifer – Welche Unterschiede gibt es?

Der wesentliche Unterschied zwischen einem Greifer und einer Hebeklemme liegt in der Art, wie diese Lastaufnahmemittel eine Last fixieren. Bei den Hebeklemmen ist es ein reibschlüssiger Klemmvorgang und bei den Hebegreifern ein reibschlüssiger oder formschlüssiger Greifvorgang.
Auch ist bei der Mehrzahl aller Hebegreifer-Ausführungen die Anzahl der mechanischen Gelenke höher als bei einer Hebeklemme.

Hebegreifer fixieren Ihre Last durch zwei Andruckpallen oder zwei Greifarme. Deswegen werden Hebegreifer häufig auch Hebezangen genannt. Bei Hebeklemmen wird zumeist nur ein Zahnsegment (Zahnkranz) eingesetzt, welches die Last innerhalb der Klemme verkantet. Bei einer Schonklemme ist dieses Zahnsegment mit einem Schonbelag überzogen, sodass beim Anheben der Last keine Kratzer in deren Materialoberfläche entstehen können. Somit ist ein spurloser Transport möglich.

Warum sind die Hebeklemmen von TigerHebezeuge besonders gut?

Unsere Hebeklemmen sind sehr robust und wartungsarm. In der Anwendung sind Tiger Hebeklemmen sicher und sehr einfach zu bedienen. Die Mechanik unserer Hebeklemmen sind bewusst einfach gehalten, um eine lange Lebensdauer bei geringstem Wartungsaufwand zu gewährleisten. Aus diesem Grund verzichten wir gänzlich auch Elektronik-, Hydraulik- und Pneumatik-Komponenten. Wird dennoch einmal ein Ersatzteil benötigt so kann man bei namhaften Anbietern auf eine langjährige Ersatzteil-Vorratshaltung vertrauen.

Was ist beim Einsatz von Hebeklemmen zu beachten?

Klemmen und die zu transportierende Last müssen im Greifbereich zusammenpassen, weil die Gefahr des Herausrutschens besteht. Es darf in einer Klemme immer nur eine Platte transportiert werden, damit der Kraftschluss zwischen Klemme und Blech gewährleistet ist.

Beim senkrechten Transport von Blechen müssen Hebeklemmen mit Sicherungshebel verwendet werden. Häufig erfordern diese Hebeklemmen eine Mindestlast von 1 – 10 % der Tragfähigkeit der Hebeklemme.

Für den waagerechten Blechtransport gibt es verriegelbare und nicht verriegelbare Hebeklemmen. Bei dünnen Blechen, die sich stark durchbiegen und schwingen können, sind sicherheitshalber verriegelbaren Hebeklemmen einzusetzen, um ein Abrutschen zu verhindern. Beim Einsatz von Horizontal-Hebeklemmen wird regelmäßig der paarweise Einsatz vom Hersteller vorgeschrieben. Je nach Transportfall müssen auch mehr als zwei Horizontalklemmen eingesetzt werden.

Die Tragfähigkeit einer Hebeklemme kann je nach Handhabung und Hebewinkel prozentual abnehmen. Hierfür sind stets die Einsatzradien einer Hebeklemme gemäß der Betriebsanleitung zu beachten.

Hebeklemmen müssen vor dem Gebrauch inspiziert werden. Es dürfen nur Hebeklemmen mit lesbarer Beschriftung der Tragfähigkeit, des Greifbereiches und des Typenschildes verwendet werden. Defekte Hebeklemmen dürfen nicht eingesetzt werden!

Unter schwebenden Lasten und im Gefahrenbereich dürfen sich keine Personen aufhalten.

Hebeklemmen sind Lastaufnahmemittel und müssen mindestens einmal im Jahr im Rahmen der UVV-Prüfung dokumentiert geprüft werden.

Was sollte man sonst noch über Hebeklemmen wissen?

Hebeklemmen sind Lastaufnahmemittel für den Kranbetrieb. Für diese gelten definierte Bestimmungen, welche u. a. in folgenden Normen und Vorschriften geregelt sind:

• Hebeklemmen und Hebegreifer unterliegt den Bestimmungen der BGR 500 (früher UVV 18.4)
• Maschinenrichtlinie 2006/42 EG
• DIN EN 13155 Krane – Sicherheit – Lose Lastaufnahmemittel
• DIN EN ISO 12100 Sicherheit von Maschinen Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung (ISO12100:2010)
• DIN 15003 Hebezeuge – Lastaufnahmeeinrichtungen, Lasten und Kräfte – Begriffe
• DGUV Regel 100-500 Betreiben von Lastaufnahmeeinrichtungen im Hebezeugbetrieb
• DIN 15026 Hebezeuge-Kennzeichnung von Gefahrstellen
• VDI 3578 Anbaugeräte für Gabelstapler
• DGUV Vorschrift 68 (bisher BGV D27) Flurförderzeuge

Wie werden Hebeklemmen korrekt eingesetzt?

Je nach Anforderungsfall kommen Hebeklemmen einzeln oder auch paarweise zum Einsatz. Beim horizontalen Heben von Blechen müssen z. B. meistens immer mindestens zwei Blechklemmen eingesetzt werden. Beim Heben von Schachtringen werden bei einem Schachtzangen-Gehänge auch drei oder vier Hebeklemmen mit einem Kettengehänge oder Hebeband-Gehänge eingesetzt.
