Coil-Kipphaken von Tiger zum Aufrichten, Heben und Ablegen von Coils
Treffen Sie Ihre Auswahl:
Serie:
K-TC
Ausgewählte Variante:
K-TC-0,5-0,1-0,35
Tiger Coil-Kipphaken K-TC - C-Haken zum Aufrichten und Ablegen von Coils im Kranbetrieb
Produktmerkmale
- Tiger C-Haken für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Kipp-Aufnahmeplatte, um waagerecht liegende Coils aufzurichten
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Mit unseren Coil-Kipphaken für den Kranbetrieb können Sie Coils und Stahlringe nicht nur transportieren, sondern auch liegende Coils und Ringe aufrichten oder ablegen.
Der Coil-Kipphaken ist somit das ideale Lastaufnahmemittel für ein effektives Coilhandling per Kran.
Der Coil-Kipphaken hat eine Kipp-Aufnahmeplatte, um waagerecht liegende Coils sicher in eine senkrechte Position aufzustellen.
Hierbei wird der Kippwinkel durch den Innendurchmesser des Coils eingeführt und unter die Ringfläche geschoben.
Durch die Hubbewegung des Krans wird das Coil langsam und sicher in die Senkrechte aufgestellt.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Coil Kipphaken mit durchgehender Griffstange zur Führung des Coilhakens
- Weitere Abmessungen
- Höhere Traglasten
- Andere Oberflächenvergütung
Lieferumfang
- Tiger Coilkipphaken K-TC
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante K-TC-0,5-0,1-0,35
| Traglast: | 500 [kg] |
|---|---|
| Coil Innen-Ø CI min.: | 200 [mm] |
| Coil-Breite CB: | 50-100 [mm] |
| Eigengewicht: | 5 [kg] |
| Innenhöhe I: | 350 [mm] |
| Kontrollmesspunkt (KMP): | 400 [mm] |
| Material: | Stahl |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |

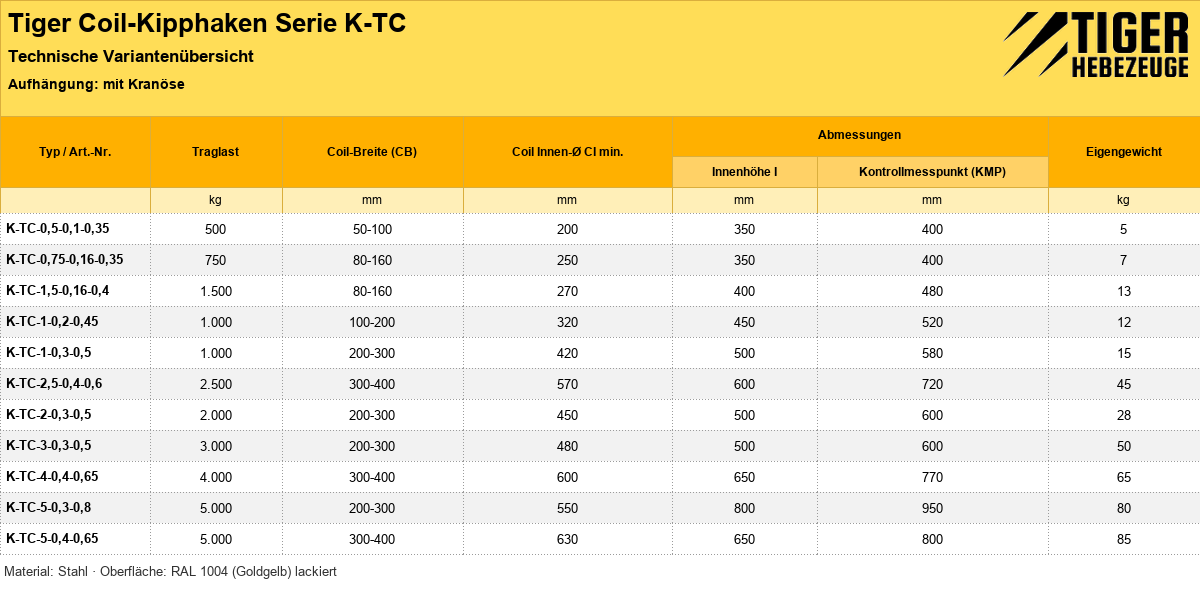

| Produktnummer | Coil Innen-Ø CI min. | Coil-Breite CB | Traglast | Preis | |
|---|---|---|---|---|---|
| K-TC-0,5-0,1-0,35 | 200 [mm] | 50-100 [mm] | 500 [kg] | 1.175,00 € | Übernehmen |
| K-TC-0,75-0,16-0,35 | 250 [mm] | 80-160 [mm] | 750 [kg] | 1.200,00 € | Übernehmen |
| K-TC-1-0,2-0,45 | 320 [mm] | 100-200 [mm] | 1.000 [kg] | 1.285,00 € | Übernehmen |
| K-TC-1-0,3-0,5 | 420 [mm] | 200-300 [mm] | 1.000 [kg] | 1.310,00 € | Übernehmen |
| K-TC-1,5-0,16-0,4 | 270 [mm] | 80-160 [mm] | 1.500 [kg] | 1.335,00 € | Übernehmen |
| K-TC-2-0,3-0,5 | 450 [mm] | 200-300 [mm] | 2.000 [kg] | 1.565,00 € | Übernehmen |
| K-TC-2,5-0,4-0,6 | 570 [mm] | 300-400 [mm] | 2.500 [kg] | 1.715,00 € | Übernehmen |
| K-TC-3-0,3-0,5 | 480 [mm] | 200-300 [mm] | 3.000 [kg] | 2.005,00 € | Übernehmen |
| K-TC-4-0,4-0,65 | 600 [mm] | 300-400 [mm] | 4.000 [kg] | 2.140,00 € | Übernehmen |
| K-TC-5-0,3-0,8 | 550 [mm] | 200-300 [mm] | 5.000 [kg] | 2.305,00 € | Übernehmen |
| K-TC-5-0,4-0,65 | 630 [mm] | 300-400 [mm] | 5.000 [kg] | 2.415,00 € | Übernehmen |
DER TRANSPORTVORGANG DER TIGER COILKIPPHAKEN SERIE K-TC
Das Coil muss mit Abstand zum Boden gelagert sein, damit der Kippwinkel durch den Innen-Ø hinweg (zwischen Ringfläche-Coil und Boden) eingeführt wird.
- 1. Der Coil-Kipphaken hat eine Kipp-Aufnahmeplatte um waagerecht liegende Coils in die senkrechte Position aufzustellen
- 2. Hierbei wird der Kippwinkel, durch den Innen-Ø des Coils eingeführt und unter die Ringfläche geschoben.
- 3. Durch die Hubbewegung des Krans wird das Coil langsam in die Senkrechte aufgestellt.
Beim Ablegen von Coils ist eine sehr aufmerksame Bedienung erforderlich. Durch die Absenkbewegung mit gleichzeitig seitlichem Verfahren des Krans, kann das Coil ganz langsam in die waagerechte Position gelegt werden.
